MOTORISATION PORTAIL

Motorisation de Portail Électricien

Tous travaux d' électricité générale   Tél  :  06 08 75 65 79

Motorisation  de  Portail Électricien installateur

Nos Prix de Pose Installation Motorisation de Portail

Nos Conseils Installation Motorisation de Portail

Aide Dépannage Installation Motorisation de Portail en bas de page

Réalisation de la Pose et Installation de Motorisation de portail par électricien installateur, Fixation des moteurs par scellement chimique dans le cas de supports en Brique creuse

Dans le cas d'une création d' Installation électrique et mécanique de motorisation Portail sur un portail existant ancien avec alimentation électrique 230 Volts a proximité ou non

Réalisation possible d' une tranchée au sol faite a la rainureuse avec aspiration de la poussière pour une jonction avec mise en place d' une gaine électrique avec un câble électrique SYT 2 paires 9/10ème entre les 2 poteaux ou les 2 piliers du portail pour l' alimentation du 2ème moteur et de l' autre photocellule

Puis rebouchage de la tranchée faite au sol soit au ciment Blanc , ciment Ton Pierre ou ciment Gris en fonction de la couleur de votre sol extérieur entre les 2 piliers .

Mise en service avec les photocellules en mode automatique, en ouverture Totale et piétonne

Installation du flash lumineux en haut du poteaux sous moulure ( possibilité de tranchée verticale également en fonction du pilier ) pour la mise en place d' une gaine pour le flash lumineux .

Prix Tarifs de pose ou Remplacement Motorisation de Portail selon les formules suivantes et différentes

1) Prix Pose 340 €uros TTC : Comprenant le Prix de main d' oeuvre de Pose Installation de Motorisation de portail a 2 battants ou de Motorisation de Portail coulissant sans la fourniture du Kit Motorisation Portail avec les gaines ou fourreaux électrique et Câbles électrique posées en place : gaine électrique entre les 2 Piliers ou poteaux, et gaine électrique en haut du poteau ou pilier pour l' installation du feu clignotant de signalisation d' ouverture ou fermeture du portail, et gaines électrique posées pour les cellules pour fermeture automatique du Portail

2) Prix Pose 410 €uros TTC : Comprenant le Prix de main d' oeuvre avec dépose de l' ancienne Motorisation de Portail existante et Pose Installation d' une nouvelle Motorisation de Portail avec tous les anciens Câbles existants en Place et en bon état mais sans la fourniture du Kit Motorisation de Portail

3) Prix Pose 460 €uros TTC : Comprenant le Prix de main d' oeuvre avec dépose de l' ancienne Motorisation de Portail existante et Pose Installation d' une nouvelle Motorisation de Portail avec anciens Câbles existants en Place et en bon état entre les 2 Poteaux pour alimentation du 2ème Moteur, Création Câblage pour les 2 Photocellules et le feu de signalisation d' ouverture et de fermeture, Prix comprenant la Main d' oeuvre de pose sans la fourniture du Kit Motorisation de Portail

4) Prix Pose 460 €uros TTC : Comprenant le Prix de main d' oeuvre de Pose avec la création d' Installation électrique et mécanique de motorisation Portail sur un portail existant ancien avec alimentation électrique 230 Volts a proximité

Réalisation d' une tranchée au sol avec câblage entre les 2 poteaux du portail faite a la rainureuse avec aspiration de la poussière pour une jonction avec mise en place d' une gaine électrique avec un câble électrique SYT 2 paires 9/10ème pour liaison électrique pour l' alimentation du 2ème moteur et de l' autre photocellule du 2ème pilier du portail existant

Puis rebouchage de la tranchée faite au sol soit au ciment Blanc , ciment Ton Pierre ou ciment Gris en fonction de la couleur de votre sol extérieur entre les 2 piliers .

Percement des Piliers pour pose des 2 photocellules, Prix de Pose uniquement sans la fourniture du Kit Motorisation de Portail avec alimentation électrique 240 Volts a proximité du portail



Electricien Motorisation Portail

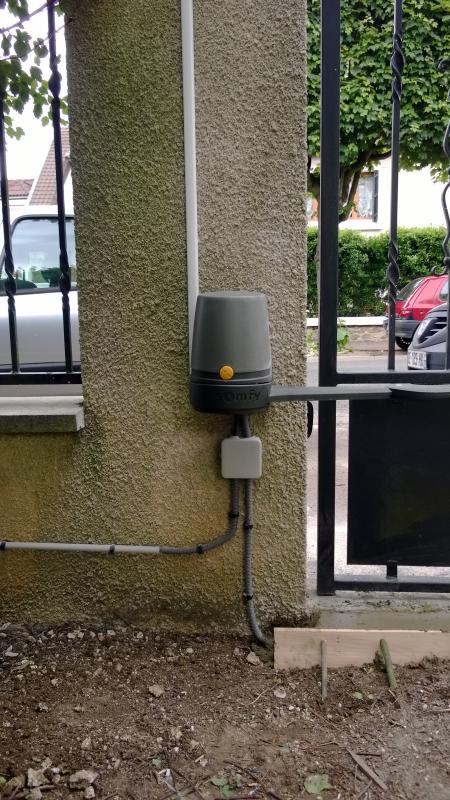

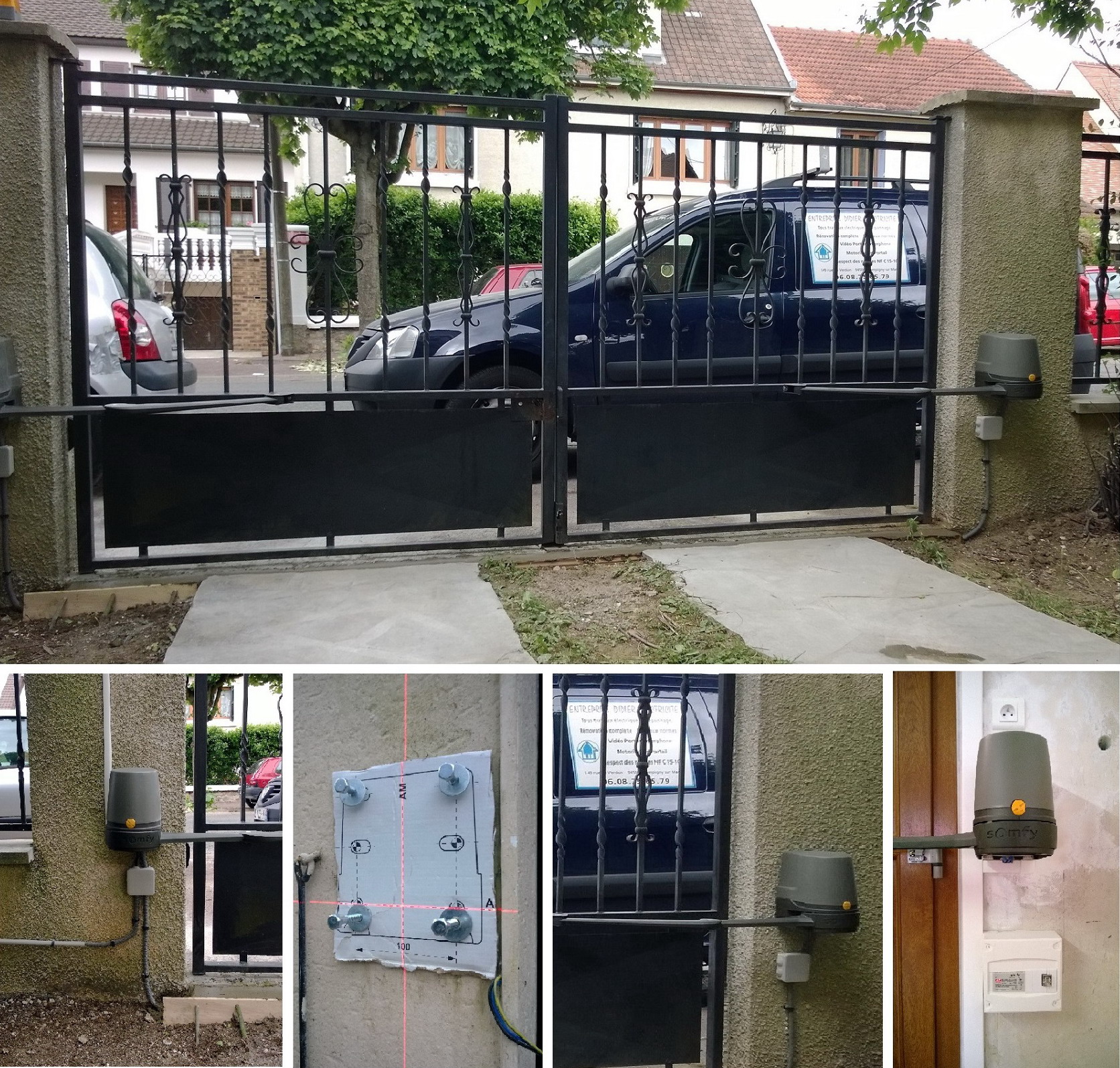

Motorisation de Portail Installé de marque SOMFY

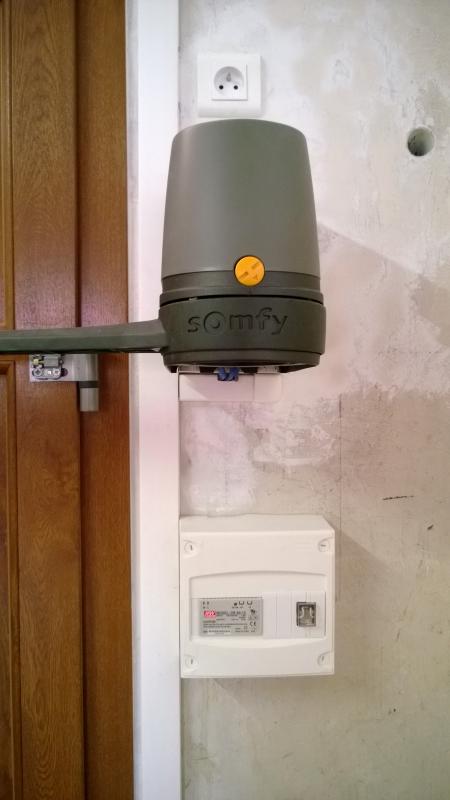

Description du matériel : La Carte Électronique et la batterie de secours en cas de coupure de courant ERDF se trouve être mise dans un boitier de raccordement étanche par le Fabricant SOMFY, et ce boitier électronique de commande ou récepteur vient ce positionner sous le capot du moteur également étanche

Batterie de secours en cas de coupure de courant ERDF

Déverrouillage moteur



Nos Conseils et précautions Installation Motorisation Portail

La Réalisation de l' Installation d' une Motorisation de Portail nécessite

de nombreuses précaution et contraintes concernant :

Le Choix de Modèle de Motorisation de Portail selon

Le Type et modèle de Motorisation qui peut engendrer une différence de temps et vitesse d' ouverture du Portail

Motorisations Portail modèles a vérins

Ces motorisations a vérins de la marque SOMFY, sont conçus sur le principe d' une grande vis sans fin située a l' intérieur du bras et le moteur en 12 Volts ou 24 Volts lui même est situé également en bout a l' intérieur de chaque bras vers les fixations, les 2 bras de votre motorisation de portail doivent être installé horizontalement et parallèlement sur le renfort du portail qui doit logiquement ce situé horizontalement a mi hauteur de celui-ci

les motorisations a vérins ont l' avantage d' être discrètes et n' ont pas besoin de dégagement, mais par contre leur désavantage est d' exercer une pression sur l' ensemble du portail et sur les gonds ou pivots charnières situés sur les piliers, il faut donc s' assurer de la bonne fixations de l' ensemble .

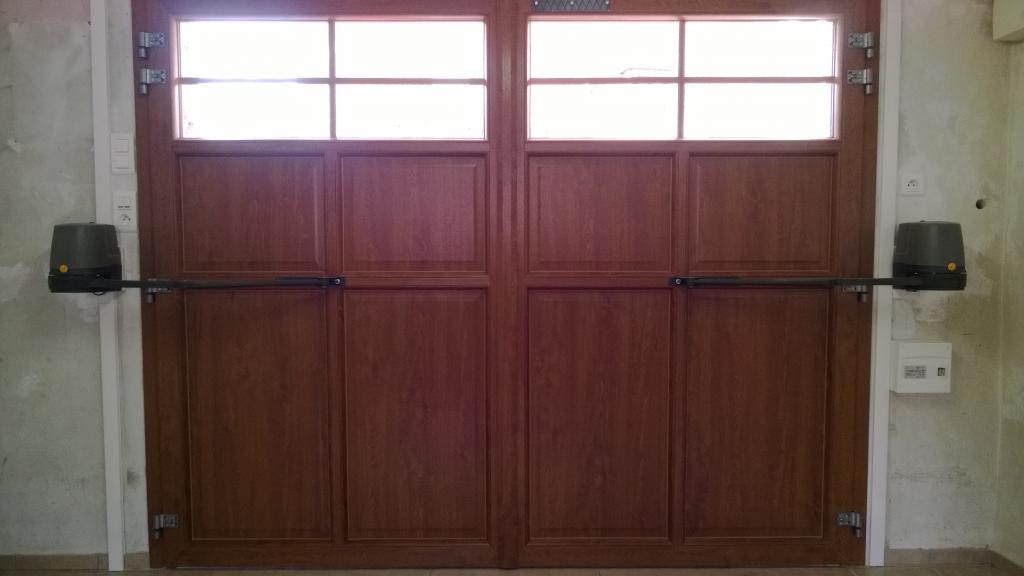

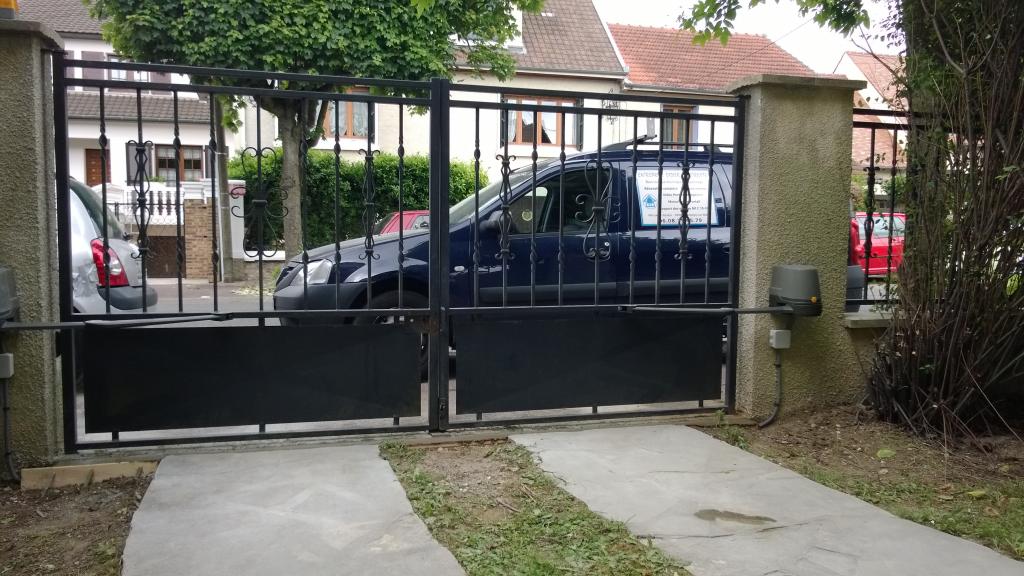

Motorisation Portail a bras articulés

C'est l' autre modèle de chez SOMFY et c'est la méthode que nous préconisons d' installer, les bras sont également installés horizontalement et parallèlement sur le renfort du portail mais fonctionnent sur le principe du bras de l' homme par rétractation d' un bras sur l' autre, ils sont en alliage et il ne rouille pas

Les bras articulés en position du Portail fermé sont déployés et sont repliés dans sa position ouverte, aussi il faut prévoir une zone de dégagement nécessaire pour les bras par rapport a la clôture perpendiculaire du voisinage et l' ouverture du portail peut aller jusqu' a 120 degrés d' ouverture .

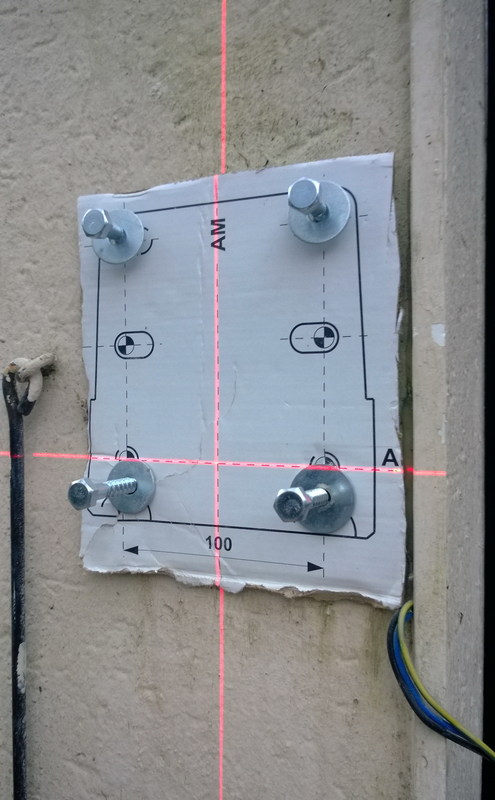

L' installation du moteur sur le pilier ou le mur comprend 4 fixations : 2 au dessus et 2 en dessous et avec positionnement réglable pour une mise a niveau de l' axe des bras du moteur par rapport a la barre de renfort du portail, mise a niveau indispensable au bon fonctionnement et sans contraintes de toutes les motorisations de portail quel quelles soient

Enfin le nouveau modèle Evolvia Star SOMFY a bras articulés dispose a l' intérieur du moteur une butée réglable de fin de course indépendante pour chaque vantail donc inutile d' installer des butées au sol pour celui-ci, son boitier contenant la carte électronique de commande et réception est également étanche et possibilité d' installer une batterie de secours en cas de coupure de courant ERDF

Motorisation Portail coulissant a crémaillère

Cette motorisation pour ouverture de Portail coulissant comprenant un seul vantail s' ouvrant latéralement et parallèlement a la clôture ou mur extérieur fonctionne sur le principe d' une crémaillère qui est installée sur le Portail avec association d' un pignon cranté actionné par la Motorisation de Portail

Le Modèle Slidymoove 600 de la marque SOMFY est conçus pour portail jusqu' a 8m de large maximum et poids de 600 kg maximum et est adapté aux portails en bois, aluminium, fer et pvc, sa motorisation puissante se fixe au sol à l'aide de vis d' ancrage à long filetage pour mise a niveau du Bloc Moteur

Motorisation Somfy modèle Slidymoove ou Freevia fonctionne en ouverture piétonne partielle et manuelle ou a fermeture automatique après passage devant les cellules et son boitier contenant la carte électronique de commande et réception est également étanche et possibilité d' installer une batterie de secours en cas de coupure de courant Secteur 240 Volts

Conseils avant Installation Motorisation Portail

1 ) Et avant toute pose de motorisation vérifier que le portail se ferme normalement sans résistance et que les pivots soient en bon état, que le Portail ne touche pas le sol et qu' il ne coince pas en le manoeuvrant a la main manuellement ni a la fermeture ni a l' ouverture, le poids du Portail pouvant aller jusqu' a 200 Kg par vantail et de Largeur jusqu' a 2 mètres pour chaque vantail du Portail qu' il soit en bois, PVC, Aluminium ou en fer

2 ) La distance entre l' Axe du pivot et le mur de copropriété le plus proche, celle-ci doit être suffisante pour la rétractation du bras articulé du moteur

3 ) La dimension des poteaux pour fixation des moteurs de la motorisation de portail

4 ) Le Respect des mesures et les axes des bras articulés pour la fixation des moteurs et des bras articulés qui peuvent engendrer une mauvaise fermeture des battants

Et a long terme provoquer une surchauffe du boitier électronique qu'il faudra alors remplacer

5 ) Les photocellules électriques doivent être bien installées sinon vous risquerez d' avoir la panne ou le problème suivant lors de sa mise en service : votre motorisation de portail risque lors de sa fermeture complète de ce rouvrir automatiquement de nouveau et ne pourras pas rester fermé il se rouvriras a chaque fois, le problème est que vous avez positionnez les 2 photocellules trop près en avant vers le portail et quand celui-ci vient ce refermer complètement il vient en tout fin de fermeture passer devant les photocellules ..

Aide au dépannage Installation Motorisation Portail SOMFY

Les moteurs ne répondent pas aux commandes de la télécommande ou la Portée de la télécommande est réduite :: Vérifiez la pile de la télécommande (voir Changez la pile de la télécommande ), Vérifiez le câblage et position de l’antenne dans le boîtier électronique, Vérifiez qu’il n’y a pas d’élément extérieur environnant qui pourrais perturber les émissions radio entre la télécommande et le boitier électronique récepteur :: pylône électrique, murs, ferraillés, etc.).

Si vous n' avez pas d' antenne extérieure câblé a votre motorisation de portail, prévoyez une antenne déporté en haut du poteau ou pilier raccordé sur le boitier électronique

Le voyant du boîtier électronique SOMFY clignote :

1 impulsion  :  Fonctionnement sur batterie de secours, Vérifiez l’alimentation secteur

2 impulsions : Moteur en attente d’apprentissage de la course des vantaux, Lancez l’apprentissage de la course des vantaux

3 impulsions : Cellules photoélectriques en défaut, Vérifiez qu’il n’y a pas d’obstacle entre les photocellules, Vérifiez l’alignement des cellules, Vérifiez le câblage des cellules, Désactivez le mode fermeture automatique

4 impulsions : Court-circuit sur START (bornes 5-6) du boîtier électronique, Vérifiez les accessoires branchés sur START du boîtier

5 impulsions : Sécurité thermique du moteur enclenchée, Laissez le moteur refroidir quelques dizaines de
minutes .

6 impulsions : Court-circuit sur BUS (bornes 3-4) du boîtier électronique, Vérifiez les accessoires branchés sur BUS du boîtier, Court-circuit sur 24 V (bornes 7-9) du boîtier électronique, Vérifiez l’accessoire branché sur 24 V du boîtier électronique, Court-circuit sur feu orange (bornes 8-9) du boîtier électronique, Vérifier le câblage du feu orange, Court-circuit sur le moteur Vérifiez le câblage moteur, débrancher le moteur, déverrouillez le moteur vérifiez que vous pouvez le manoeuvrez librement vous pouvez vérifier qu'il fonctionne bien électriquement avec le voltage d' un accus de visseuse

7 impulsions : Défaut dans l' électronique, Contactez le service après-vente ou un Installateur

Le mode fermeture automatique ne s’active pas (le voyant reste éteint) Cellules photoélectriques non
alignées vérifiez l' alignement, la hauteur des cellules installées le poteau peut ne pas être carré et symétrique donc callez les cellules
