ECLAIRAGE

Eclairage Installation et Conseils

Tous travaux électrique  Tél :  06 08 75 65 79

Installation éclairage et conseils pour bien choisir vos lampes LED

Economies de consommation d' électricité d' éclairage LED

Photos en bas de page de nos Installations Créations Éclairage

Nos prestations Chantier : Taux Tarif horaire : 41 €uros

Électricien Bry-sur-Marne, Joinville-le-Pont, Saint-Maur-des-Fossés, Nogent-sur-Marne, Le Perreux-sur-Marne, La Varenne-Saint-Hilaire, Villiers-sur-Marne, Champigny-sur-Marne

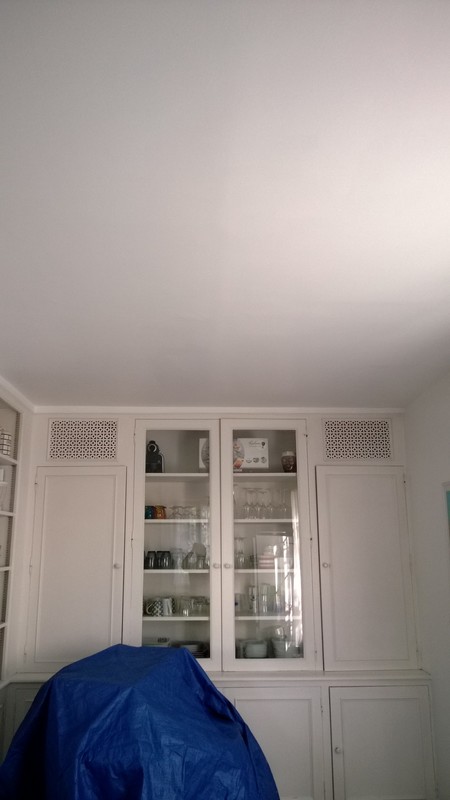

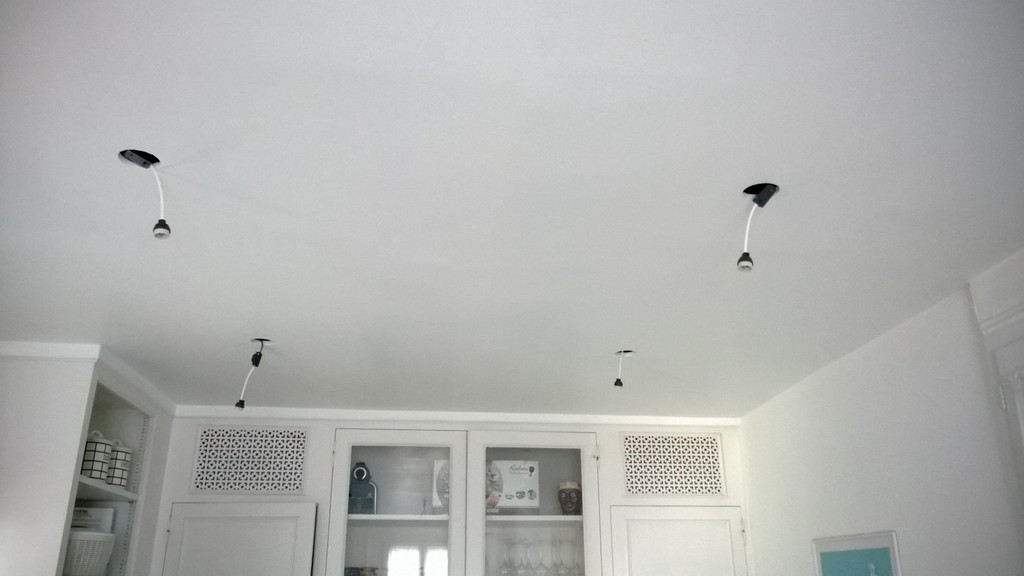

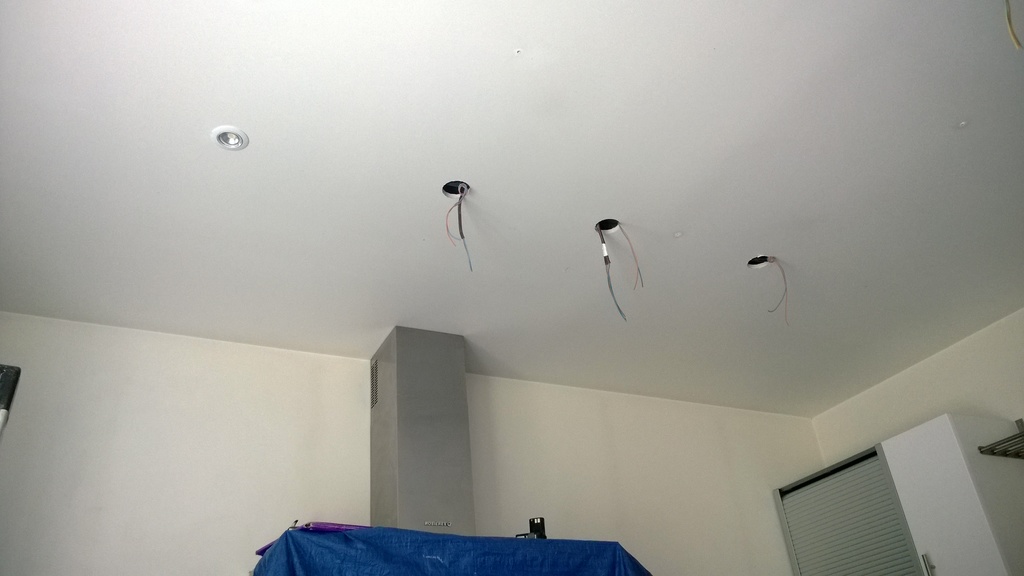

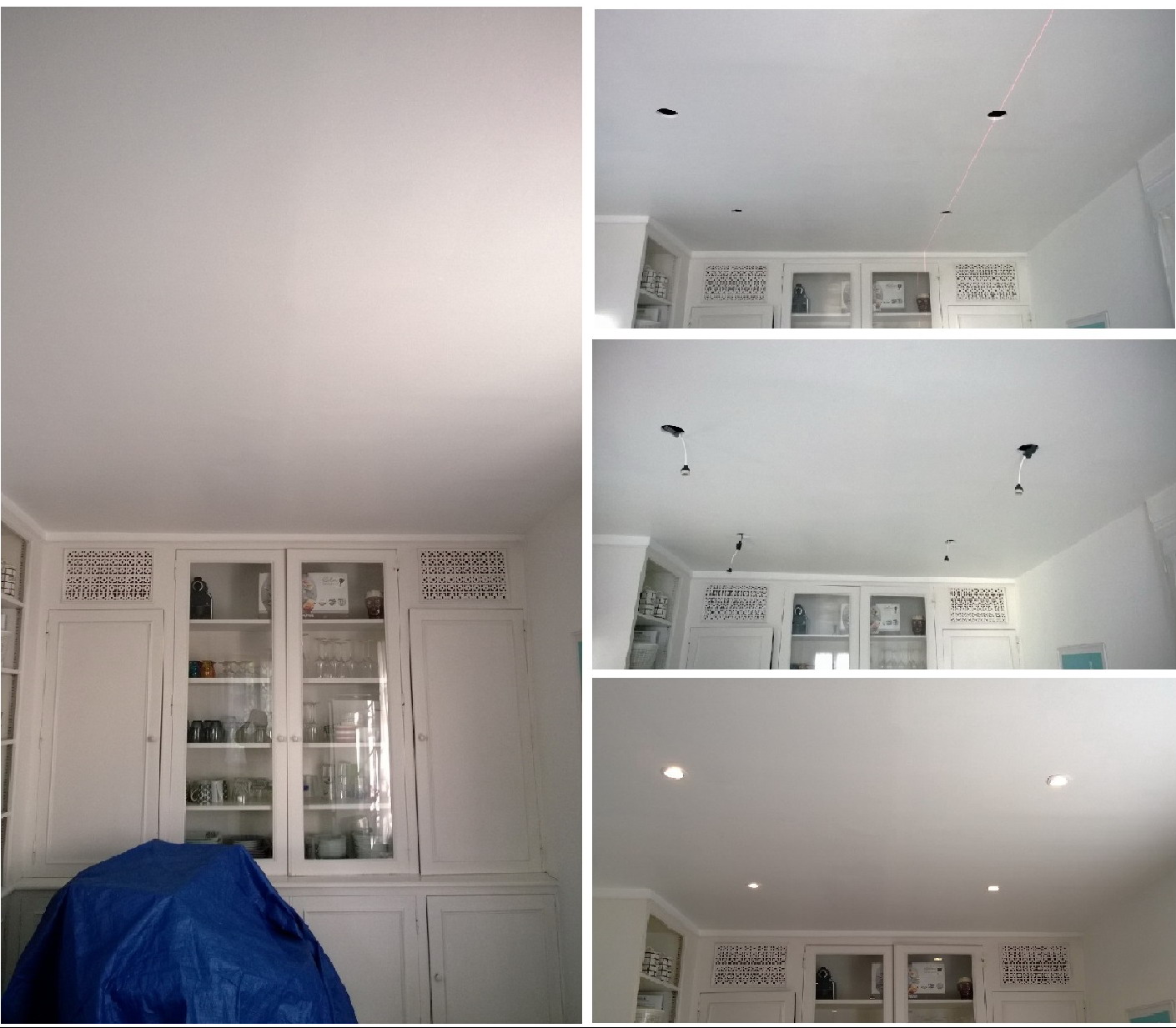

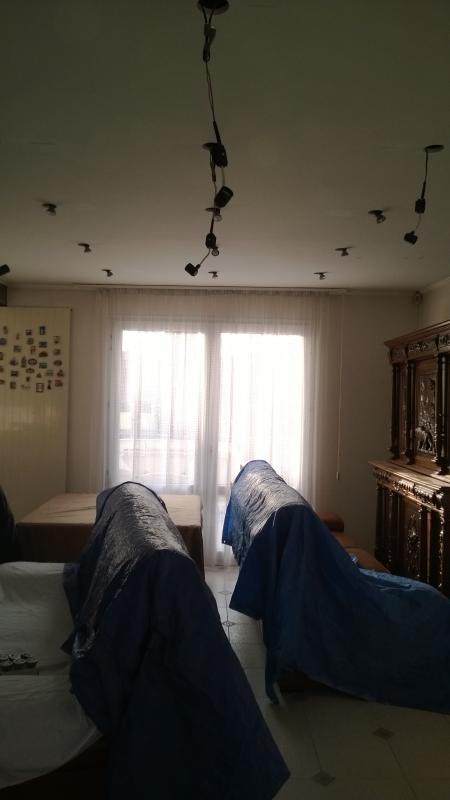

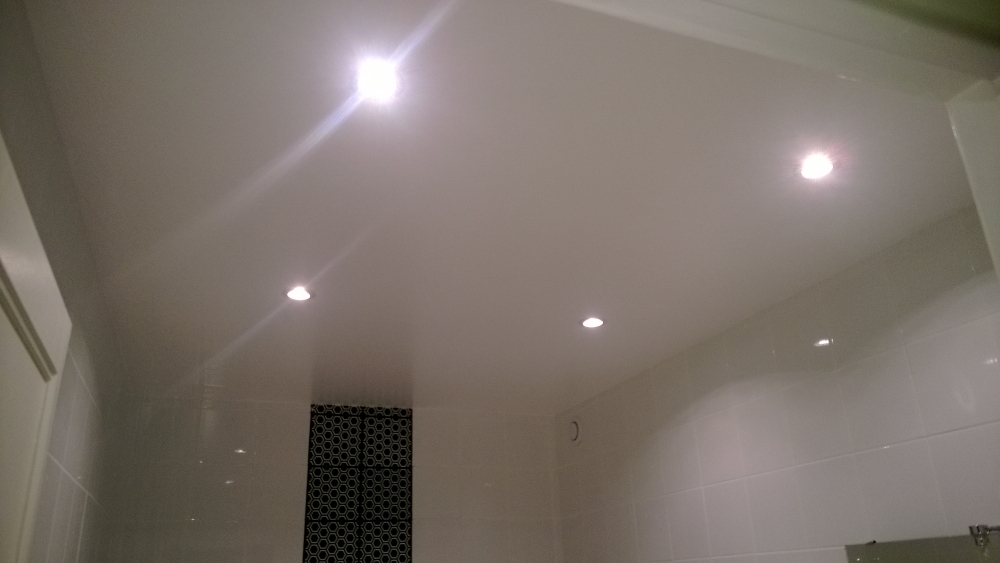

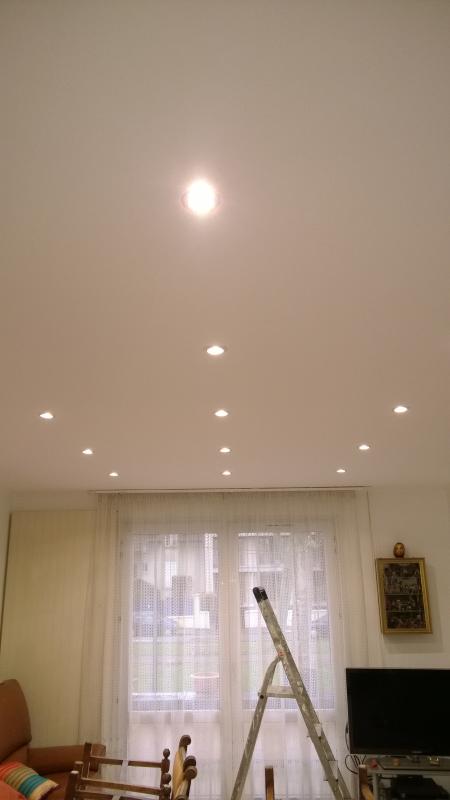

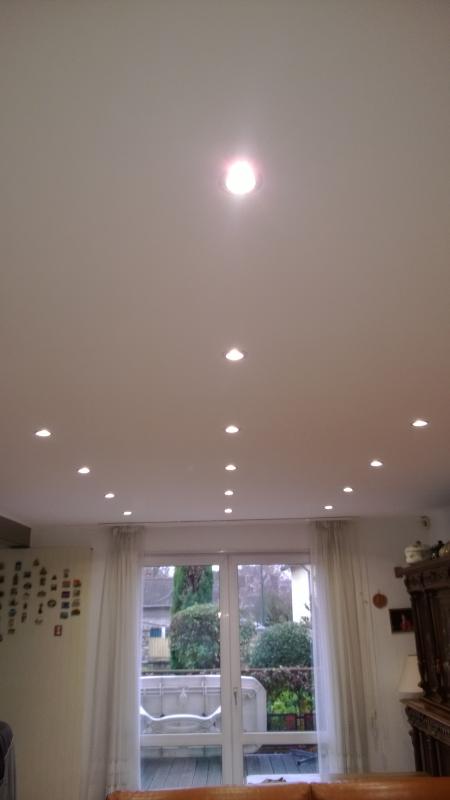

01 ) Electricien Création Eclairage Intérieur Spots encastrables

Electricien installateur création éclairage Spots encastrables dans le cas d' un plafond suspendu fixe en plaque de plâtre BA 13 le plus délicat est le perçage des trous dans le plafond en Placo, il vous faut définir le nombre de Spots a installer en fonction de la surface en mètres carré du plafond

Aussi prendre en critères la nature de la pièce d' habitation si c'est un Salon, Salle de Bain, Cuisine ou une Zone de Travail et également prendre aussi en compte la mise en place des meubles dans la pièce et aussi la couleur des Murs ..

Vous trouverez plus bas dans cette page l' article qu'est ce qu' un Lux, un Lumens ou un Kelvin, et a titre indicatif le mode de Calculs des valeurs a mettre en oeuvre pour la luminosité et les couleurs pour les différentes pièces de votre habitation ..

Pour la disposition des Spots et des trous tous dépends de la largeur et nature de la pièce, pour un couloir ou l' entrée d' un logement d' 1 mètre de large une seule rangée en ligne au milieu du couloir suffira, pour une petite cuisine d' un appartement il est possible de faire 2 rangées de spots mais attention de prévoir également en fonction des meubles de Cuisine

Dans le cas d' une chambre et d'un salon les installer en forme de rectangle selon les dimensions de la pièce d' habitation et inutile d'en installer trop près des murs a cause des éventuels meubles ou placards et en plus vous risquerez de voir tous les défauts de peinture du mur, si la pièce est grande laissez 80 cm entre le mur et l' éventuel Spot  .

électricien Bry-sur-Marne

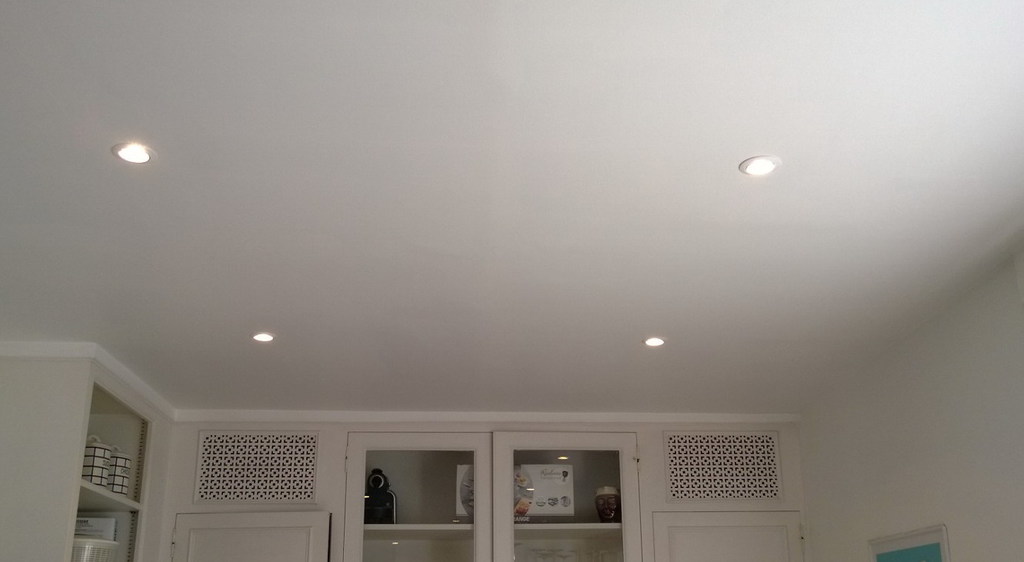

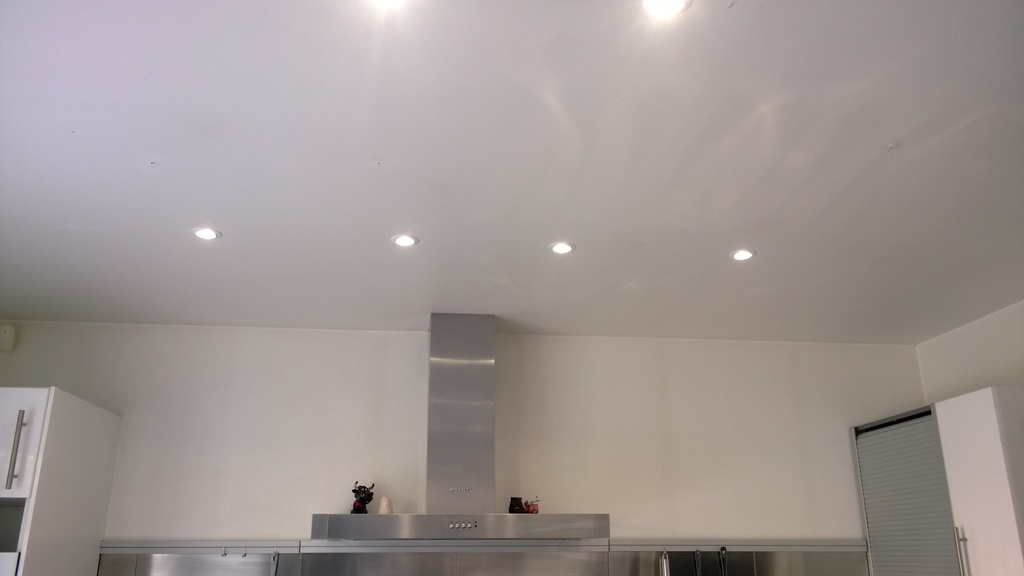

Electricien nous installons des Spots encastrables discrets peu encombrants et qui apporterons une touche décoration supplémentaires a la pièce de votre habitation, ces Spots comprennent un support ou anneau en alliage blanc dit " fonte " cette matière évitera que celui-ci ne rouille dans le temps contrairement au support traditionnel en métal en acier

L' anneau ou support du spot a encastrer est orientable ou directionnel et de diamètre 85 mm, ce qui permet de faire des trous dans le placo au plafond avec une scie cloche de 75 mm afin de pouvoir y passer la main dans le trou pour y passer et récupérer facilement les câbles de trou en trou et retrouver les connections du spot

électricien Bry-sur-Marne

Dans toutes les pièces de votre habitation, en tant qu' électricien il est possible d' installer des Spots avec lampes LED haute tension directement branchés sur le 240 Volts avec des ampoules a culot GU 10, sauf dans la Salle de bain ou il est fortement conseillé d' installer des transfos d' isolement TBT ( Très basse tension ) 12 Volts associés a des ampoules GU 5.3  Basse tension 12 Volts , conforme a la Normes NF C 15-100 s' appliquant au volume de sécurité des locaux contenant une baignoire ou une douche

Vous trouverez à partir du paragraphe 06 tous les conseils de votre électricien choix des valeurs des lumens et kelvins, choix des douilles et style de culots des lampes ou ampoule LED pour choisir et acheter vos spots et ampoules éclairage pour installation électrique d' éclairage dans un faux plafond non démontable en plaque de plâtre BA13

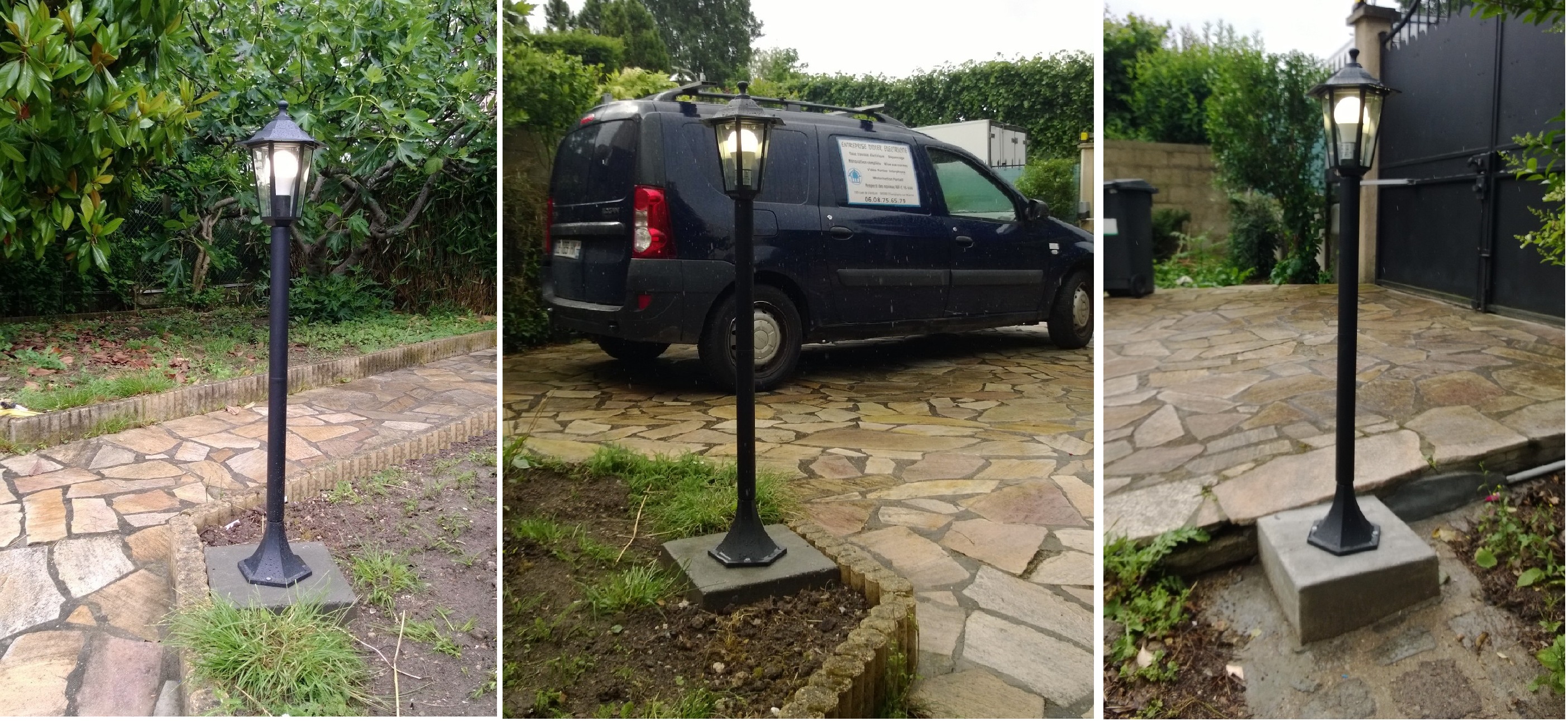

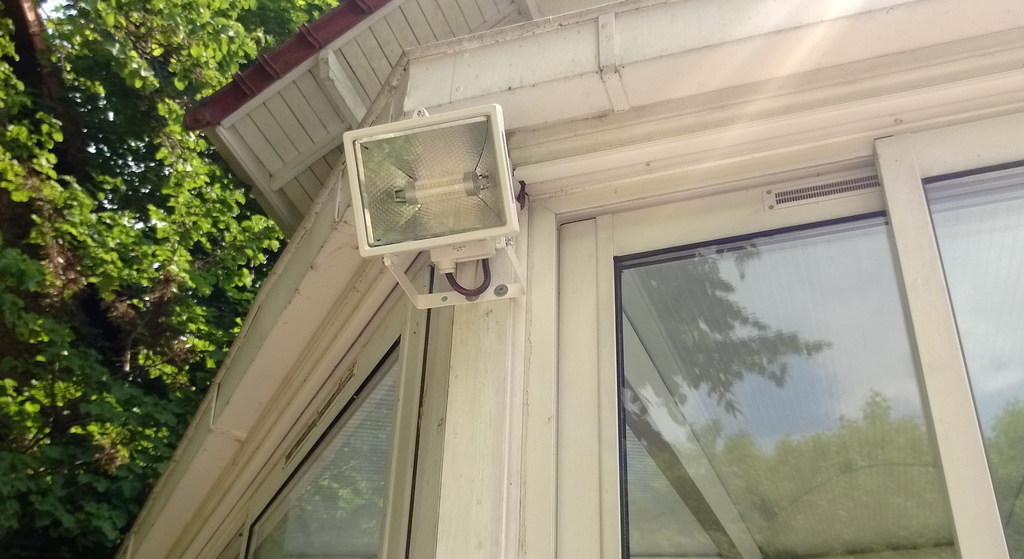

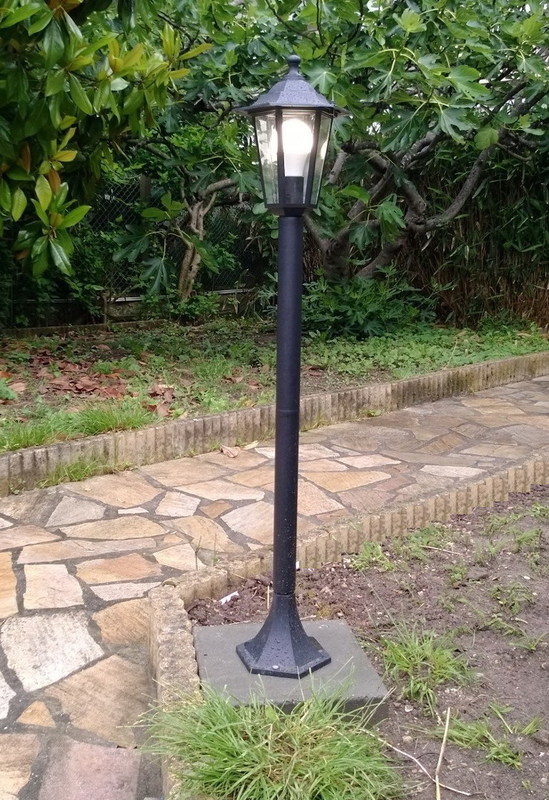

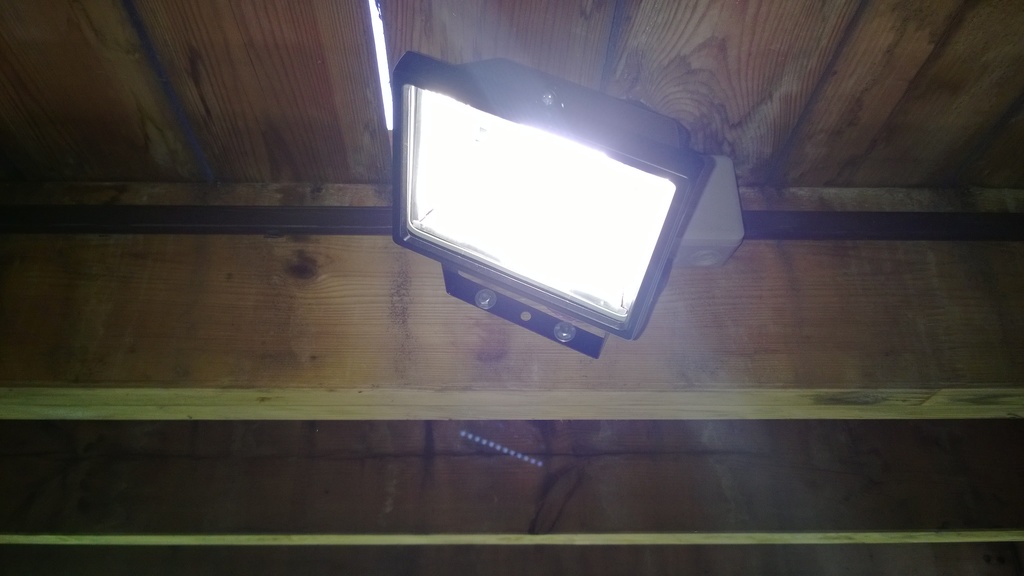

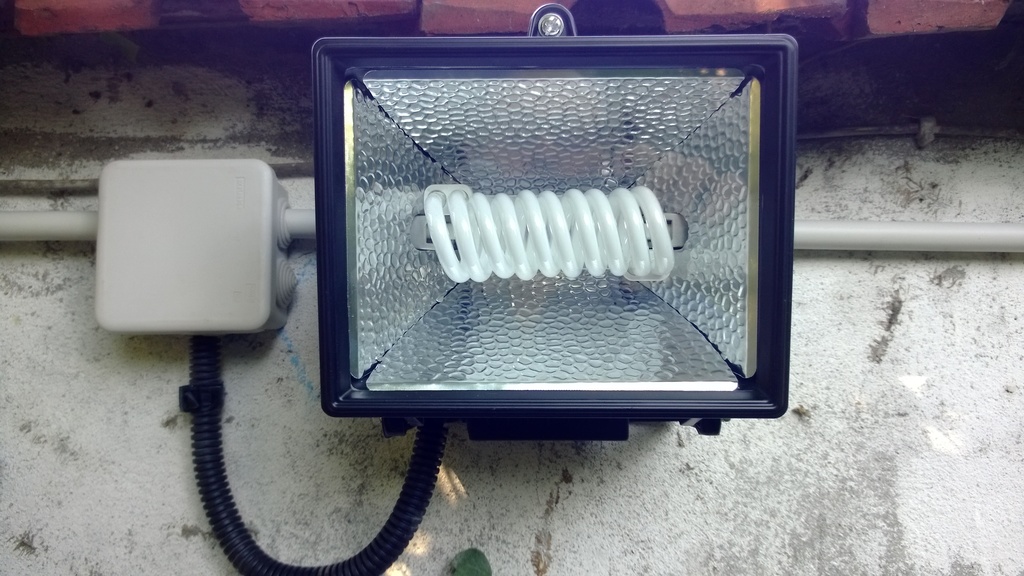

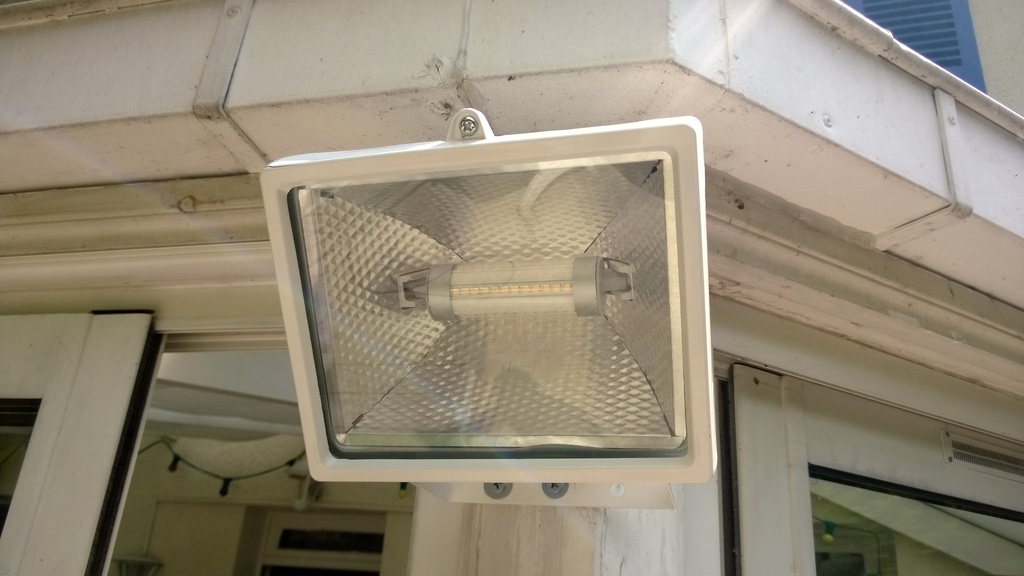

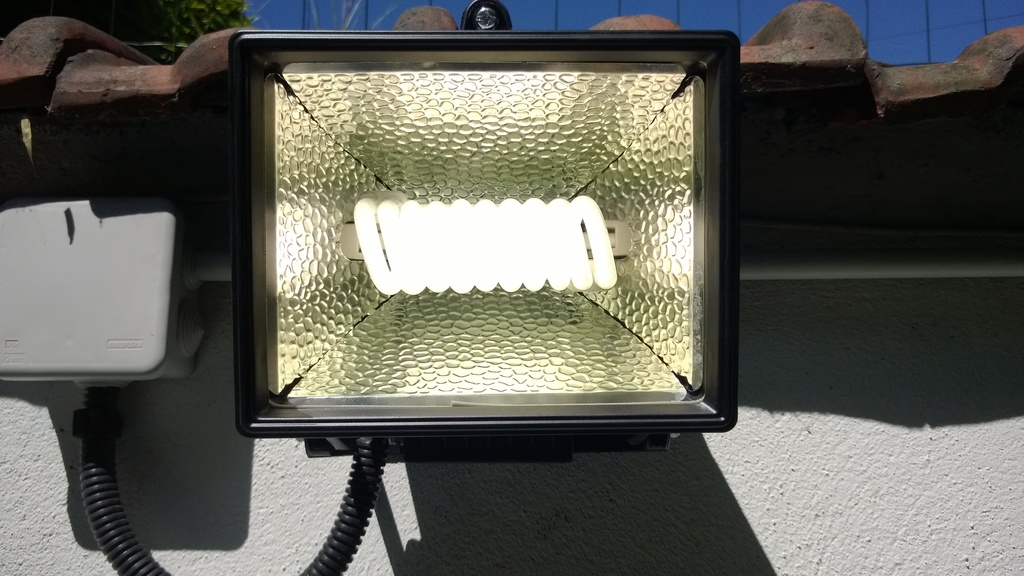

02 ) Electricien Création Eclairage Extérieur Jardin

Nous réalisons aussi toutes sortes de création d' éclairage extérieur jardin, installation éclairage allée, installation d' éclairage au mur ou installation d' éclairage par le sol, création éclairage encastré terrasse en bois, installation éclairage spots sur piquets, installation création de commande éclairage pour l' extérieur connecté depuis votre maison

Dans chaque différent type d' installation que nous réalisons, quelles soient de création ou de poses de luminaires ou éclairages ou spots, les indices de protection IP et IK des matériels électrique éclairage ou commande d' éclairage installés seront respectés pour une utilisation durable dans le temps

Les boites de dérivation même étanche, dans le cas ou elles se trouverais au sol ou sous une terrasse exposée à la pluie et au intempérie, seront remplie de gel anti pénétration pour l' eau de pluie en cas d' orage ou de trombe d' eau



03 ) Réalisons maintenant des économies d' énergie sur l' éclairage

Pour information si vous avez actuellement dans l' ensemble de votre habitation en éclairage 20 Spots 50 Watts Halogène Kryo qu' ils soit installés avec transfos et ampoule GU5.3 ou avec Spots ampoules douille GU10 en 230 Volts votre consommation électrique d' énergie sera exactement la même dans les deux cas soit 1 Kwatt / heure ..

Mais attention aussi pour information si vous remplacez uniquement les ampoules existantes GU5.3 modèle 50 watts halogène kryo par des ampoules GU5.3 modèle 5 watts a LED sans avoir changé les transfos existants associés au douilles GU5.3 votre consommation d' électricité sera toujours la même soit la consommation d' énergie électrique correspondant a la valeur en puissance de 50 watts des anciens transfos restés en place, il faut donc remplacer l' ensemble existant Transfo et ampoule LED

Dans la réalisation de nos installations électrique, nous électricien apportons le facteur économie d' énergie et également un plus grand choix d' intensité et couleur d' éclairage .

C' est donc pour cela qu' en tant qu' électricien nous installons dans la plupart des pièces de votre habitation des Spots avec ampoules GU10 LED  5 Watts de 450 lumens d' intensité de lumière et au choix de couleur 4000 Kelvin ou 3000 Kelvin ou 2700 Kelvin

Economie d' énergie réalisée avec éclairage Spots LED :

10 Spots 50 Watts halogène  330  lumens  chacun  Consommation  500 Watts Intensité d' éclairage  3300  Lumens

10 Spots  5  Watts  LED        450  lumens  chacun  Consommation  50  Watts  Intensité d' éclairage  4500  Lumens

04 ) Tarif électricien Installation éclairage création de Spots encastrés

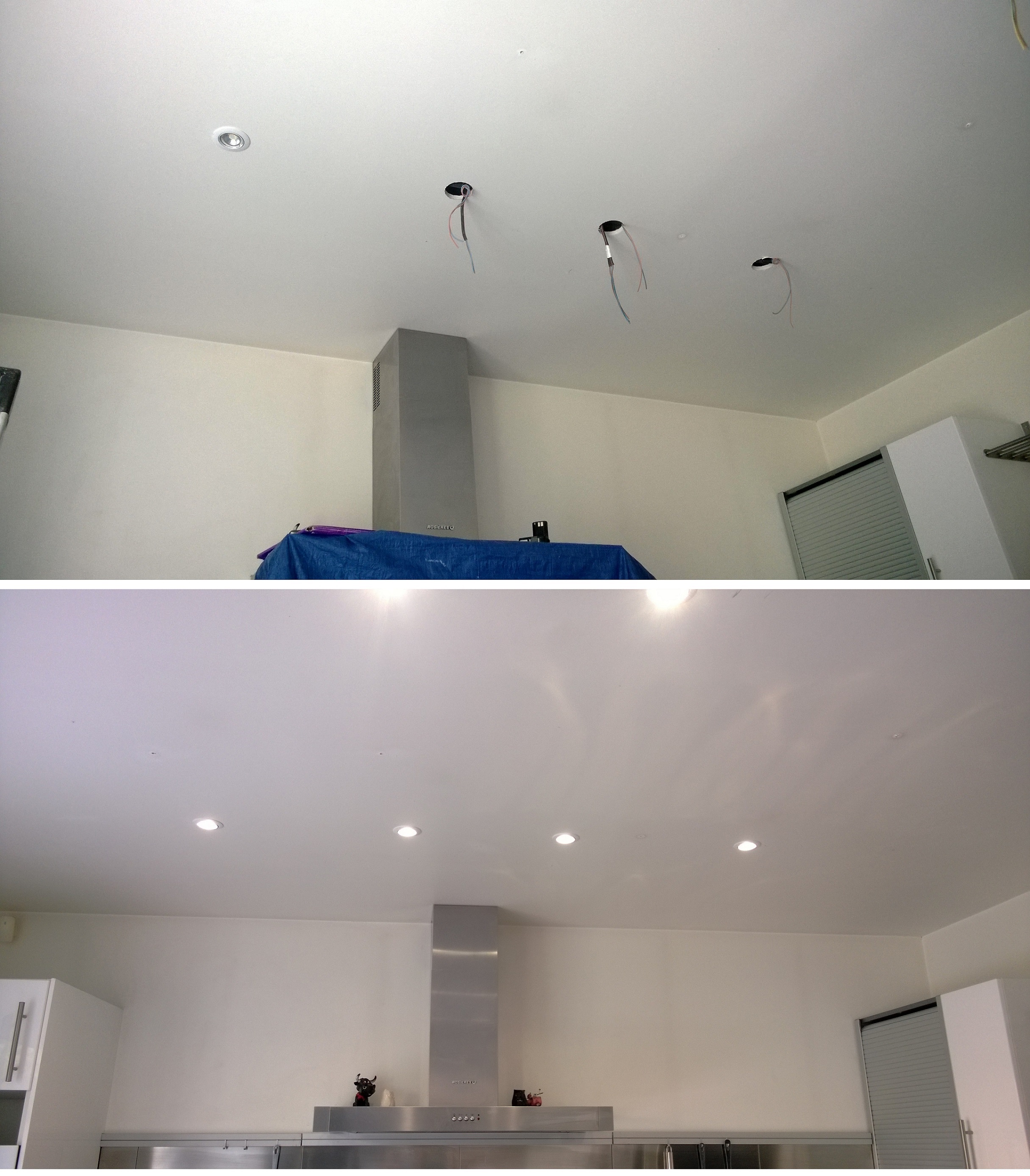

Création et Installation de Spots encastrés dans plafond existant déjà Peint et en plaque de plâtre ( BA13 ) depuis 1 Point lumineux central existant

Tarif 30 €uros TTC par Spot installé comprenant Main d' oeuvre et le Matériel spot complet Type GU10 LED

Tarif valable pour Travaux avec Création minimum et installation de 20 Spots dans des faux plafond BA13 existants déjà posé et peint comprenant déjà 1 point de lumière au plafond dans chaque pièce

05 ) Calcul qu' est ce qu' un Lux, Lumens  ou  Kelvin  ?

Le lux ou le nombre de lux est une valeur correspondant a l' intensité lumineuse produite par une source d' éclairage au mètre carré, cette valeur en lux peut servir dans les 2 sens :: 1* Soit a calculer la valeur de l' intensité lumineuse nécessaire a mettre en oeuvre en fonction du type des pièces de votre habitation et de leur surface  2* Soit a vérifier si la valeur de l' intensité lumineuse déjà mise en place est suffisante toujours en fonction des pièces de votre habitation et de leur surface

Exemples de valeur minimum recommandées en lux :: il vous faudra au mètre carré en lux :: pour un couloir ou entrée 100 lux, Salle de Bain et Cuisine 250 Lux, Salon 200 lux, Chambre 150 lux, Jardin 80 lux ... Ensuite multiplions ces valeurs en lux en fonction de la Surface de la pièce concernée de votre habitation vous obtiendrez une nouvelle valeur défini en lumens .. Donc pour un Salon de surface 15 mètres carré vous aurez besoin de répartir 3000 lumens d' intensité d' éclairage fournis par l' ensemble des lampes des Spots, soit un équivalent de 6 de nos Spots a 545 lumens chacun ..

Le Lumens c' est la quantité totale de l' intensité d' éclairage de lumière fourni par l' ampoule, plus le chiffre est élevé et plus l' éclairage de l' ampoule sera intense, donc vous pouvez calculer le besoin nécessaire pour les différentes pièces de votre habitation en fonction de leur surface..

Le Kelvin est la couleur d' éclairage il existe en règle générale 3 couleurs de lampe :: Blanc chaud 2700 Kelvins ou Blanc Neutre 4000 Kelvins ou Blanc Froid 6500 Kelvins, plus le chiffre Kelvin est élevé et plus l' éclairage sera Blanc et plus la donnée en Kelvin sera faible la teinte de l' éclairage sera jaune orangé ..

La lumière Blanc chaud 2700 a 3000 Kelvins sera plus adaptée pour les pièces d' habitation tel que chambre a coucher, salon, salle a manger, ces couleurs de lampes sont souvent utilisées pour une ambiance chaleureuse et accueillante appréciée pour leur douceur moins agressive ..

La lumière Blanc Neutre 4000 Kelvins sera plus adaptée pour les pièces d' habitation tel que Cuisine, Salle de bain, Entrée, couloir, ces couleurs de lampes proche de la lumière du jour sont souvent utilisées pour un besoin d' éclairage précis et puissant tel que Plan de travail cuisine, Dans la salle de bain au dessus du miroir pour le maquillage, en atelier pour dessiner ou peindre ..

La lumière Blanc froid 6500 Kelvins disponible pour le moment uniquement en lampe ampoule led a culot douille E27 sera utilisée principalement pour les luminaires installés dans les endroits sombres tel que garage, Cave, Eclairage Extérieur pour un besoin d' éclairage efficace et puissant



06 ) Différent Type de Lampe ou Ampoule LED

C'est quoi un degré° d' éclairage  ?

Il existe différents modèles et type d' ampoule ou lampe LED a vis E27 possédant divers degré de diffusion de l' éclairage, électricien préconisons le faisceau très large de 360°, qui produit donc d'un éclairage général pour une diffusion de la lumière sur le sol et les murs, sans éclairer le plafond dans le cas ou l' ampoule est dirigé vers le bas

Ampoule LED E27

L' installation d' ampoule E27 est dotée d’un gros culot à vis d’un diamètre de 27 millimètres. C’est l’ampoule la plus communément utilisée dans les foyers et logement d' habitation français, existant en une grande variété de puissances, vous pouvez trouver des LED E27 de 2 Watts ou de 10 Watts

Elles sont également disponibles sous différentes formes et design : ronde, cloche, globe, classique, projecteur, leur angle d’éclairage peut varier de 120° à 360° selon la diffusion de lumière souhaitée, enfin leur teinte d’éclairage va du blanc froid très éclatant au blanc chaud légèrement jaune

En règle générale, ce type d’ampoule LED E27 est réservé à un usage intérieur avec un indice de protection IP20

Ampoule LED E14

L' installation d' ampoule LED E14 est caractérisée par son petit culot à vis d’un diamètre de 14 millimètres, à la même façon que le modèle précédent, on la retrouve également beaucoup dans nos habitations, Il en existe de nombreuses variantes, de couleur blanc chaud ou blanc neutre, de puissance 4 Watts ou 12 Watts, en forme de flamme ou de petite boule

Certaines ampoules LED de type E14 sont dotées de filaments, ce qui permet de créer une ambiance vintage et rétro dans son intérieur, qui rappelle l’éclairage des anciennes ampoules fluorescentes.

Ampoule LED E40

L’ installation d' ampoule à culot E40 propose de fortes puissances, de 80 à 160 Watts, et est équipée d’un très gros culot à vis d’un diamètre de 40 millimètres, l' installation de ce type d' ampoule LED est particulièrement adaptée à l’éclairage industriel, c’est pourquoi nous la dénommons parfois ampoule LED industrielle

Les LED E40 sont en effet idéales pour éclairer de grands espaces, tels que des supermarchés ou des usines, on les retrouvent également couramment dans le domaine de l’éclairage public, en forme de cloche, de globe ou de cylindre, elles proposent une diversité de modèles et fonctionnent directement sur le secteur en 220 Volts.

Ampoule LED G9

L’ installation de l' ampoule de type G9 était la star des halogènes, son culot est constitué de deux petites broches séparées par un espace de 9 millimètres, l' installation de ces ampoules sont compatibles avec une utilisation en 220 Volts et présentent généralement une esthétique se rapprochant de la capsule ou du bulbe, l' installation de la LED G9 est adaptée à des luminaires de petite taille

Comme ses cousines, l' installation de ce type d’ampoule LED propose une longue durée de vie de plus de 30 000 heures et permet de réaliser d’importantes économies d’énergie, disponible en puissances de 3 Watts à 7 Watts, l’ installation de l' ampoule LED G9 offre un angle d’éclairage de 360° pour une diffusion de lumière homogène dans toutes les directions

Ampoule LED GU10

L' installation des LED GU10 sont des types d’ampoules LED un peu particuliers, en effet ces ampoules sont majoritairement intégrées à des luminaires de plafond comme les spots encastrables, On parle alors de spots LED GU10, ces ampoules sont dotées d’un culot à broches espacées de 10 millimètres.

Leur angle d’éclairage se situant généralement entre 40 et 80° permet un éclairage intense et assez ciblé. Comme pour les autres types d’ampoules LED, l’étude de la puissance, de la couleur d’éclairage, du faisceau lumineux, de la durée de vie et du rendement lumineux (exprimé en lumens par Watt) devra être réalisée

Ampoule LED G4

L’ installation de l' ampoule LED G4 se démarque par son culot à deux broches situées à une distance de 4 millimètres l’une de l’autre, vous pouvez facilement remplacer une ampoule de type G4 halogène ou à incandescence par une version LED, ce type d’ampoule LED est de très petite taille, mais l' installation de cette lampe ne nuit en rien à sa performance d’éclairage

Comme toutes ses homologues LED, l' installation de l' ampoule G4 ne génère pas de chaleur, réduisant ainsi considérablement les risques de brûlure, elle est parfaite pour équiper les petits luminaires à vocation décorative ou pour le mobilier du bureau ou de la cuisine, petite particularité : la LED G4 fonctionne en basse tension de 12 Volts, elle est également caractérisée par sa petite puissance de 2 ou 3 Watts

Ampoule LED Dimmable

Les ampoules LED dimmables ne se distinguent pas par leur culot, on en retrouve des E27 ou E14 par exemple, mais par leur fonctionnalité pouvant se révéler très utile au quotidien et permettant de maîtriser sa consommation d’énergie

L' installation de ce type d' ampoule LED vous donnent en effet la possibilité de varier l’intensité de votre éclairage à l’aide d’un variateur LED et en fonction de vos besoins en termes de luminosité, vous souhaitez une ambiance intimiste dans votre salon pour votre session film, vous pouvez régler l’éclairage sur une faible puissance

Vous avez au contraire besoin d’une luminosité puissante pour réaliser un travail de précision : Il vous suffit d’augmenter l’intensité de la même ampoule

Comme vous pouvez le constater, le choix proposé par votre électricien est assez large et vous pourrez facilement adapter votre système d’éclairage LED en fonction de vos goûts et de la pièce, les divers types d’ampoules LED vous permettront de concrétiser vos projets installations d’éclairage dans tous les espaces de votre maison

07 ) Durée de vie d'une lampe ou ampoule LED

La durée de vie des lampes ou ampoules LED est liée à leur utilisation et leur fonctionnement et également l' environnement ou celle-ci sont installées, plus les allumages et les extinctions sont nombreux ou fréquent, ( notamment dans le cas de détecteur de présence d' allumage ou de minuterie d' éclairage) et plus la durée de vie de l' ampoule LED est raccourcie

Mais leur spécificité veut justement qu' elles soient beaucoup plus résistantes que les autres lampes ou ampoules à ce niveau, la durée de vie d' une ampoule LED est donc beaucoup plus longue qu' une ampoule d' éclairage halogène ou à incandescence classique d' une autre génération

Alors que la durée de vie moyenne d'une ampoule à incandescence est de 1 000 à 1 200 heures, que celle d'une ampoule halogène est de 2 000 à 2 500 heures, et que celle d'une ampoule fluocompacte est de 6 000 à 15 000 heures, la durée de vie d’une ampoule LED est d' une différence impressionnante elle varie quant à elle de 30 000 à 100 000 heures

La durée de vie des ampoules LED n'est pas non plus la même d'une LED à l'autre, par exemple : les lampes LED ont une durée de vie généralement plus courte que la LED intégrée ou les modules LED, En règle générale la durée de vie d'une lampe LED tourne aux alentours de 15 000 heures, alors que la durée de vie des LED intégrées est de 25 000 à 30 000 heures

La durée de vie des ampoules LED dépend donc du type d'ampoule, dépend aussi de la qualité de fabrication de l'ampoule, également de l'utilisation que l'on en a : plus l'ampoule est sollicitée, moins grande est sa durée de vie

Voici donc quelques exemples d' installation d' ampoule LED les plus courantes : (1) Ampoules LED E27 COB  6W / 220V / 360° / 600 lumens = Durée de vie d'une ampoule LED E27 environ 30 000 heures (durée de vie LED moyenne), l' ampoule LED E27 a un design en verre et filaments dorés, et un petit côté vintage

(2) Ampoules LED E14 220V / 220° / 500 lumens = Durée de vie environ 30 000 heures (durée de vie LED moyenne), Design innovant, mini et compacte.. (3) Ampoules LED E40 Globe 50W 220V / 120° / 5000 lumens = Durée de vie : environ 30 000 heures (durée de vie moyenne), Rigide, puissante pour une utilisation professionnelle (entrepôts, hangars, parkings)

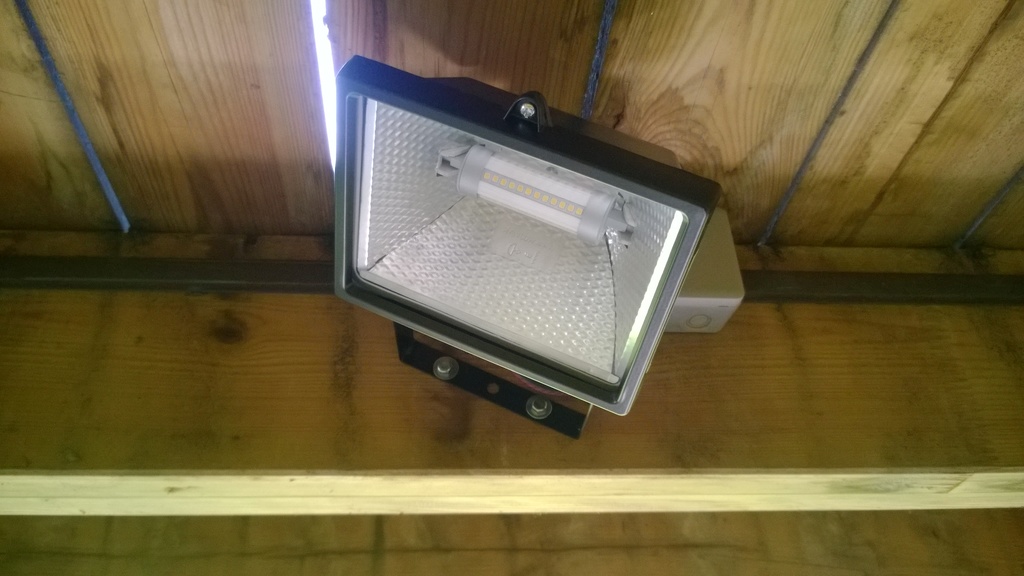

(4) Ampoules LED R7s  5W / 220V / 360° / 500 lumens = Durée de vie environ 30 000 heures (durée de vie moyenne), Ampoule à culot à contact  (5) Ampoules LED G4  2W / 12V / 360° / 200 lumens = Durée de vie d'une ampoule LED G4 environ 30 000 heures (durée de vie LED moyenne), l 'ampoule LED G4 est de petite taille et sert de LED d'appui

(6) Ampoules LED G9 5W / 220V / 180° / 350 lumens = Durée de vie environ 30 000 heures (durée de vie moyenne), luminaire à culot G9  (7) Ampoules LED GU10  6W / 220V / 80° / 350 lumens = Durée de vie environ 30 000 heures (durée de vie moyenne), diffusion parfaite, design discret  (8) Ampoules LED GU5.3 MR16  5W / 12V / 80° / 350 lumens = Durée de vie environ 50 000 heures (durée de vie moyenne), Ampoule de spot avec technologie LED COB, Durée de vie particulièrement longue

Raison de durée de vie Ampoule LED ?

La différence entre la durée de vie des ampoules LED et les autres types d' ampoules est principalement dû à la plus grande résistance des ampoules LED aux successions d' allumages et d' extinctions, en effet les ampoules LED sont des ampoules 100% électriques qui n' utilisent ni gaz, ni réactions chimiques, elles sont écologiques, économiques et non nocives pour la santé

Les ampoules LED n' utilisent que l' électricité en une infime quantité d' énergie, la lumière des ampoules LED est émise grâce à un composant électronique traversé par le courant, de plus les ampoules LED ne chauffent quasiment pas contrairement aux ampoules à incandescence par exemple, et les matériaux utilisés pour leur fabrication résistent aux chocs et aux chutes éventuelles (verre dépoli, ou transparent épais)

Comment connaitre la durée de vie Ampoule LED ?

Pour connaitre la durée de vie des ampoules LED que vous achetez, il faut se renseigner au préalable sur l' ampoule elle-même, le plus souvent les informations concernant la durée de vie des ampoules LED sont indiqué sur leur emballage

Et il faut savoir que la plupart de tous les fabricants et grande marque d' ampoule ou lampe LED ont réalisé des tests préalables sur leur ampoules LED avant de les mettre en vente, par conséquent si l' ampoule LED est de qualité et de marque connue et certifié conforme aux normes européennes, il y a de fortes chances pour que sa durée de vie soit effectivement celle qui est indiquée sur la boîte

08 ) Comment bien choisir son ampoule LED ?

Il y a plusieurs critères à étudier pour bien choisir son modèle d' ampoule LED : culot, design, puissance, rendement lumineux, indice de protection, température de couleur, ect, la durée de vie est un autre élément essentiel à prendre en compte, et sur ce terrain la technologie LED est imbattable

il faut faire très attention à la qualité des ampoules LED que l'on trouve sur le marché, que ce soit en magasin ou sur internet, en effet, certains fabricants peu scrupuleux ont décidé de surfer sur la vague "ampoules LED" depuis quelques années et produisent des ampoules LED en très grande quantité en promettant une durée de vie LED incomparable

Sauf que la plupart de ces ampoules LED vendu en grande quantité et pas chère, sont de très mauvaise qualité, n'offrent pas du tout la durée de vie des ampoules LED promise au départ, et voire même peuvent être très dangereuses pour la santé des utilisateurs

Le risque est que ces ampoules LED grillent avant l'heure, certaines diffusent beaucoup plus de lumière bleue (très nocive pour les yeux) que la norme autorisée, d'autres ampoules LED éclatent dès la première utilisation, d'autres encore font sauter les compteurs électriques en formant un court-circuit, et certaines ampoules LED bas de gamme peuvent même provoquer des incendies

09 ) Quel est le prix d'une ampoule LED ?

Avant d’acheter une ampoule LED, pensez donc à prendre en compte vos besoins en ce qui concerne la performance énergétique, ainsi que le budget dont vous disposez pour effectuer la rénovation installation électrique de votre nouvelle installation de lampes éclairage LED

Les ampoules LED sont réputées pour leur prix particulièrement élevé, pourtant elles offrent une longévité bien supérieure par rapport aux autres sources d' éclairages et lumineuses, le prix d' achat d' une ampoule éclairage LED peut varier en fonction de sa taille, de sa puissance de la nature de son culot et des ses différentes fonctionnalités

Le prix d' achat d' une ampoule LED oscille entre 4 et 35 euros, pourquoi un si grand écart de prix ?, Il faut tout d’abord considérer la puissance de l’ampoule : plus celle-ci est élevée, et plus le prix de l'ampoule LED le sera également

La puissance est exprimée en watt, elle influence l’intensité de l’éclairage si vous souhaitez équiper une pièce de grandes dimensions (séjour, chambre, ou cuisine), il est peut-être préférable de pencher pour l' achat d'une ampoule LED de 75 watts plutôt que pour l'achat d'une lampe LED de 10 watts, de cette manière, vous obtiendrez un éclairage de grande qualité

De même, la forme de l’équipement peut également faire grimper le prix d'une ampoule LED : vous trouvez sur le marché des modèles d’ampoule standard ainsi que des équipements de forme tubulaire par exemple, les ampoules éclairage LED de forme standard coûtent moins cher que celles qui présentent une forme particulière et originale

Le prix varie également si vous avez envie d’acheter une ampoule colorée pour parfaire votre décoration intérieure par exemple, il est évident que vous aurez à dépenser plus, les ampoules éclairage colorées coûtent en général deux fois plus cher que les ampoules habituelles

Pour l' achat d' ampoule d' éclairage LED plusieurs critères sont donc à prendre en compte et à vérifier scrupuleusement, en voici une liste complète :

Le respect de la norme

Pour être sûr d'acheter des ampoules LED de qualité, il faut vérifier qu'elles comportent bien les normes NF ou CE, seul gage de qualité reconnu en France et en Europe, pour information toutes les ampoules vendues doivent posséder la mention norme CE, la classe énergétique A+, ainsi qu' avoir une garantie de 2 ans.

La qualité des matériaux et l' emballage

Le verre, le métal, le plastique et la céramique utilisés dans la fabrication des ampoules LED doivent obligatoirement être de la meilleure qualité qui soit

Des ampoules LED vendues en vrac sans emballage sont à fuir sans aucune hésitation, sur l' emballage doit aussi mentionner et certifier de la qualité des ampoules LED achetées, et tous les renseignements de l'ampoule LED doivent y être indiqués, y compris la durée de vie des ampoules LED

Acheter des ampoules LED de qualité garantit de bénéficier de la durée de vie incomparable de ces ampoules économiques et écologiques LED, la durée de vie de votre luminaire dépendra du type d'ampoule, de sa qualité de fabrication, et de l'utilisation qui en est faite

10 ) Installation éclairage Piscine

Pour l' installation et création d' éclairage de votre Piscine ou du pédiluve, il faut obligatoirement utiliser un éclairage adapté pour le volume 0 comprenant du matériels a courant électrique de TBTS très basse tension alternative de 12 Volts maximum

Les spots doivent être placés au moins a mi hauteur ou mieux presque a la surface de l' eau, pour pouvoir changer plus facilement la lampe ou le luminaire et également cela sera plus efficace pour obtenir un bon éclairage tout autour du bassin

Privilégier des lampes de couleur chaude de 3000 Kelvins elles vous donnerons un aspect plus chaleureux, évitez les ampoules halogènes qu'il vous faudra changer plus souvent a cause des variations de températures , les Spots avec ampoules LED seront plus onéreux mais leur avantages sont nombreux ils consommeront moins d' énergie et auront une durée de vie beaucoup plus longue et aussi la section du câble d' alimentation a mettre en oeuvre entre le transfo TBTS et le spot LED sera moins importante quasiment une section câble de moitié par rapport au modèle halogène

Piscine Appareils d' éclairage

Les appareils d' éclairage subaquatiques sont soit (1) non immergés et disposés derrière des hublots étanches installés dans des galerie techniques, si les appareils lumineux sont de classe I, il ne doit pas y avoir de liaison conductrice entre la masse de l' appareil et les parties conductrices éventuelles des hublots

soit (2) immergés et constitués par des appareils de degré de protection IPX8 et alimentés en TBTS au plus égal à une tension de 12 Volts en alternatif ou 30 Volts en continu, et les transformateurs de sécurité éclairage sont placés dans un local annexe ou une gaine déportée

Section Câblage éclairage Spots piscine

La section du câble électrique a installer entre le Transfo TBTS et le Spot dépendra de la puissance de la lampe donc de l' intensité de courant ou ampérages circulant dans le câble et de la distance entre ceux-ci, dans le cas d' une puissance de 100 watts sous 12 Volts et d'une distance ou il faut contourner le bassin et s' éloigner de la zone 1 du volume de sécurité électrique c'est a dire longueur 10 mètres, et afin d' éviter les chutes de tension a l' arrivée sur le spot il faudra installer un câble de section de 6 mm2

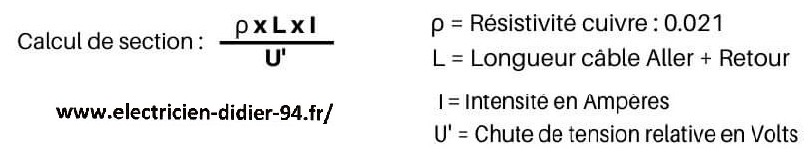

Calcul et Formule pour définir la section du câble a mettre en place

Puissance = Tension (U) X (I) ampérages ou pour Exemple 100 watts = 12 Volts X 8,333 Ampères

Section du Câble a mettre en oeuvre = Résistivité du cuivre ( 0,021) X Longueur des fils aller retour X Ampérages : divisé par la chute de tension U' équivalente a 5 % ( 0,6) ou pour notre exemple ci-dessus 0,021 X 20 X 8,333 : 0,6 = 5,84 de section de fils a installerElectricien Bry-sur-Marne



Piscine Distance et Volume de sécurité Normes NFC 15-100

Les distances ou Volumes de sécurité électrique dans le cas d' une Piscine extérieure ou intérieure quelle soit enterrée ou hors sol sont définis en Volume 0, Volume 1, Volume 2 et hors Volume voir les photos ci-dessous

Le Volume 0 est l' intérieur du Bassin de la Piscine

Le Volume 1 comprend une périphérie de 2 mètres autour du bord extérieur du Bassin et ce jusqu' a une hauteur de 2,50 mètres par rapport au niveau de Bassin .

Le Volume 1 s' étend dans le cas d' un plongeoir surplombant l'eau de votre Piscine jusqu' a 2,50 mètres au dessus du plongeoir

Le Volume 2 vient se rajouter après sur une distance supplémentaire de 1,50 mètres et sur une hauteur jusqu' a 2,50mètres également

Donc si vous voulez installer un coffret électrique BT pour y loger les Transfos avec des câbles ou fils d' alimentation primaire en 240 Volts avec une sortie en secondaire 12 Volts pour alimenter vos Spots TBTS d' éclairage du Bassin de votre Piscine, il faudra installer ce coffret au delà du Volume 2 c'est a dire a une distance de plus de 3,50 mètres du bord extérieur de la Piscine ou du pédiluve

Dans le cas d' éclairage en hauteur pour un piscine en intérieure, le dessous du luminaire devra ce trouver a une distance supérieure a 2,50 mètres de hauteur par rapport au bord du Bassin

électricien Bry-sur-Marne

électricien Bry-sur-Marne



11 ) Dispositions particulières relatif a la Norme NF C 15-100

Interrupteurs et commandes Eclairage

L' appareillage de commande placé près d' une porte est généralement installé côté gâche , à portée de main et à une hauteur comprise entre 0,90 m et 1,30m du sol fini, les appareils de commande unipolaires d' éclairage doivent être raccordés sur le conducteur de Phase, l' interrupteur de commande d' une prise de courant commandée doit être au moins de type 10 Ampères

Un interrupteur d' éclairage ou commutateur va et vient ne doit pas commander plus de 2 Prises de courant, lorsque l' on souhaite commander l' allumage de plus de 2 points Prises de courant dédié d' éclairage, il est stipulé d' utiliser un télérupteur ou un contacteur commandé par bouton

Eclairage Salle de bain

Les armoires de toilettes comportant un appareil d' éclairage ou un interrupteur peuvent être installées dans le volume 2 à condition qu' elles répondent aux règles de la classe II (2), et que dans le cas de prise de courant intégrée à l' armoire de toilette lumineuse, cette prise se trouve en hors volume (p264)

Eclairage Faux plafonds non démontable

Dans le cas d' installation de faux plafonds non démontable avec un isolant acoustique ou thermique en laine de roche, il est admis d' introduire un transformateur ou un convertisseur TBTS à travers l' orifice du spot à condition de mettre en oeuvre les accessoires afin d' éviter un échauffement anormal du transformateur ou du convertisseur

Eclairage Circulation Hall, Escalier

On entend par circulation les halls d' entrée d' immeuble, vestibules, escaliers, couloirs, coursives.. l'

exigence d' éclairage d' au plus de 3 niveaux est fixée par la RT 2012, plus contraignante que la norme NF C 15-100 en vigueur, qui elle autorise à ce qu' une minuterie dans les escaliers commande une tranche comportant jusqu' à 5 niveaux (p134)

L' installation d' éclairage d' une coursive ou d' un couloir intérieur peut être commandé par la même minuterie que celle d' un escalier la desservant, mais dans le cas ou le nombre de luminaires de la coursive ou du couloir est supérieur à 3, une minuterie indépendante est nécessaire

Emplacement boutons de commande éclairage Hall, coursives

L' installation des organes de commande d' éclairage sont constitués de boutons poussoirs comportant un voyant lumineux de repérage associés à des minuteries ou des télérupteurs, les organes de commandes sont disposés à moins de 2 m de chaque porte d' accès s' il n' y a pas d' obstacle sur le parcours, dans le cas contraire les organes de commande sont situés entre les portes d' accès et les obstacles (piliers, changement de direction, renfoncement) (p136)

Dans les couloirs, escaliers et coursives les appareils de commandes d' éclairage sont installés à chaque extrémité et à chaque accès intermédiaire de telle façon que la distance entre l' installation des 2 appareils de commande d' allumage de l' éclairage n' excède pas 6 mètres, la commande de l' éclairage peut également être assurée par l' installation de détecteurs de présence provoquant l' allumage des luminaires (p136)

Eclairement circulation Hall, coursives

Les niveaux d' éclairement exigés pour les circulations sont fixés par la réglementation relative à la norme accessibilité aux personnes handicapées des bâtiments d' habitation lors de leur construction, l' installation des luminaires doivent être installés sur chaque palier dans les escaliers, et installés à chaque changement de direction des escaliers, coursives, couloirs, ect..

Economie d' énergie éclairage

L' installation de nombreux automatismes d' éclairage permettent une gestion fine et adaptée de l' éclairage de l' habitat, afin de réaliser des économies sur la consommation d' énergie électrique du à l' éclairage qui représente environ 15% de la consommation électrique spécifique du logement ( hors chauffage et eau chaude sanitaire)

L' installation de l' allumage de l' éclairage automatique est effectué au moyen de détecteur de présence qu' ils soit intérieur ou extérieur ( cave, parking, extérieur maison) et cette installation permet d' éteindre automatiquement après un certain temps la lumière après votre passage quand vous rentrez chez vous les bras chargés

L' installation d' 1 cellule solaire extérieure ou des contrôleurs de gestion centralisés permettent de piloter et permet de conserver un niveau d' éclairement constant dans certains locaux par l' intermédiaire de plafonniers ou d' appliques d' éclairage

12 ) Votre électricien réalise les Installations éclairages suivantes

installation luminaire éclairage, luminaire étanche, installation éclairage intérieur, éclairage LED, éclairage plafonnier, éclairage installation suspension, pose luminaire intérieur, électricien installation éclairage extérieur, applique murale, installation spots encastrable, éclairage salle de bain, éclairage armoire de toilette, luminaire extérieur détecteur de mouvement, installation éclairage avec télérupteur, installation éclairage automatique extérieur, installation éclairage de jardin, installation éclairage extérieur télécommande, installation éclairage faux plafond, installation éclairage sans fil, installation interrupteur d' éclairage, installation éclairage led cuisine, installation minuterie éclairage escalier,

Electricien remplacement changement d' ampoule éclairage, tube fluocompacte, starter néon, ballast réglette, pose luminaire plafond, rajout de points lumineux, éclairage supplémentaire, création spots orientable, électricien dépannage éclairage, interrupteur commande éclairage, remplacement tube fluorescent, éclairage lumière blanche, lumière chaude, interrupteur connecté, module récepteur, Dio, Yokis, électricité éclairage va et vient,

Electricien création éclairage extérieur jardin, installation éclairage allée extérieure, éclairage mural, installation éclairage par le sol, création éclairage encastré terrasse bois, installation éclairage terrasse, installation éclairage spots sur piquet, installation création de commande éclairage pour l' extérieur, éclairage connecté depuis votre maison, électricien éclairage de jardin, électricité éclairage maison,

Electricien travaux électrique éclairage, remplacement de tube fluorescent, installation toutes marques Osram, Philips, Mazda, électricien éclairagiste, installateur électricien, dépanneur électricien, dépannage éclairage, éclairage four, électricien éclairage chaufferie, électricien jour-nuit,

économie facture électricité, basse faible consommation, efficacité énergétique, économie facture électricité, lampe incandescence, ampoule filament, source lumineuse LED, réflecteur, projecteur éclairage LED, ampoule classique, lampe éclairage baionnette, Électricien Bry-sur-Marne, électricien Joinville-le-Pont, électricien Saint-Maur-des-Fossés, électricien Nogent-sur-Marne, électricien Le Perreux-sur-Marne, électricien La Varenne-Saint-Hilaire, électricien Villiers-sur-Marne, électricien Champigny-sur-Marne, électricien éclairage branchement, électricien éclairage ile de France, électricien spécialiste éclairage,

13 ) Protection éclairage avec Para Foudre dans Tableau électrique

Afin de protéger les appareils électrique de l' habitation tel que les éclairages extérieurs a composants électronique il est établi selon la norme NFC 15-100 un tableau qui défini l' obligation ou la non obligation d' installer un système de parafoudre

01 ) Protection Para foudre installation obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 qui précise dans quel cas la mise en oeuvre de parafoudre est obligatoire, cela dépend : de la densité du foudroiement Ng du lieu de l' installation électrique

02 ) Protection Parafoudre de Type 2 il sont installés en tête de l' installation électrique et la Norme NFC 15-100 les rends obligatoires dans les départements suivant :

Ain, Alpes haute Provence, Alpes maritime, Ardèche, Bouche du Rhône, Corse du sud, Dordogne, Doubs, Drôme, Gard, Gironde, Haute Corse, Haute Loire, Haute Savoie, Haute Alpes, Hérault, Isère, Jura, Landes, Loire, Lot et Garonne, Lozère, Puy de Dôme, Pyrénées Orientale, Rhône, Saône et Loire, Savoie, Var, Vaucluse

03 ) Protection Para foudre, En Ile de France pas d' obligation pour les départements 95, 92, 93, 91, 78, 77, 94 et les villes ou communes comme Champigny-sur-Marne, Chennevières-sur-Marne, Saint-Maur-des-Fossés, La Varenne-Saint-Hilaire, Joinville-le-Pont, Nogent-sur-Marne, Le Perreux-sur-Marne, Bry-sur-Marne, Villiers-sur-Marne, Le Plessis-Trévise, Ormesson-sur-Marne car les conditions de foudroiement sont inférieures aux conditions AQ2 prévu dans la Norme

04 ) Protection Para foudre NON obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 pour les départements suivant :

Aisne, Allier, Ardennes, Ariège, Aube, Aude, Aveyron, Territoire de Belfort, Calvados, Cantal, Charente, Charente-Maritime, Cher, Corrèze, Côte-d'Or, Côte-du-Nord, Creuse, Deux-Sèvres, Essonne, Eure, Eure-Et-Loir, Finistère, Gers, Haute-Garonne, Haute-Marne, Haut de Seine, Haute-Vienne, Ile et Vilaine, Indre, Indre-et-Loire, Loir-et-Cher, Loire-Atlantique, Loiret, Lot, Maine-et-Loire, Manche, Marne, Mayenne, Meurthe-et-Moselle, Meuse, Morbihan, Moselle, Nièvre, Nord, Oise, Orne, Paris, Pas-de-Calais, Pyrénées-Atlantiques, Haute Pyrénées, Rhin, Sarthe, Seine-Maritime, Seine et Marne, Seine-Saint-Denis, Somme, Tarn, Tarn et Garonne, Val de Marne, Val-d'Oise, Vendée, Vienne, Vosges, Yonne, Yvelines
