ÉLECTRICIEN TABLEAUX ÉLECTRIQUE

Tous Travaux d' électricité générale    Tél : 06 08 75 65 79

Remplacement Tableaux électrique Tarifs avec 29 Devis avec Photos des réalisations

Nos prestations Chantier : Taux Tarif horaire : 41 €uros

Électricien Bry-sur-Marne, Joinville-le-Pont, Saint-Maur-des-Fossés, Nogent-sur-Marne, Le Perreux-sur-Marne, La Varenne-Saint-Hilaire, Villiers-sur-Marne, Champigny-sur-Marne, Chennevières-sur-Marne, le Plessis-Trévise

Pour assurer la parfaite sécurité des personnes , une installation électrique doit comporter plusieurs règles et conditions

Protections différentielles

L' Interrupteur différentiel 30 ma : il coupe immédiatement l'électricité ou le courant en cas de contact direct ou indirect c'est a dire :: contact entre le Fil de Phase ou fil de Neutre avec une masse métallique d' un Appareil ménager électrique, supprimant ainsi le risque d' électrocution ..

Protection  contre les surintensités

Le disjoncteur dans le tableau électrique doit couper immédiatement l' alimentation d' un circuit électrique en cas de surintensité, c' est lui qui se déclenche lorsque les 2 conducteurs Neutre et Phase entre en contact accidentellement ( court-circuit ), ou si trop d' appareils sont branchés sur ce même circuit correspondant a ce Disjoncteur ..

Tarifs de 29 Devis de Remplacement Tableaux Electrique

Voici quelques exemples de Prix de Devis Remplacement Tableaux Electrique Réalisés ces dernières années par votre électricien, en appartement ou Maison correspondant aux années et Numéro du devis et photos de Tableaux électrique Avant et Après remplacement rénovés : Photos Disponibles en bas de cette Page comprenant le Prix Main d' oeuvre et avec la fourniture du matériels.

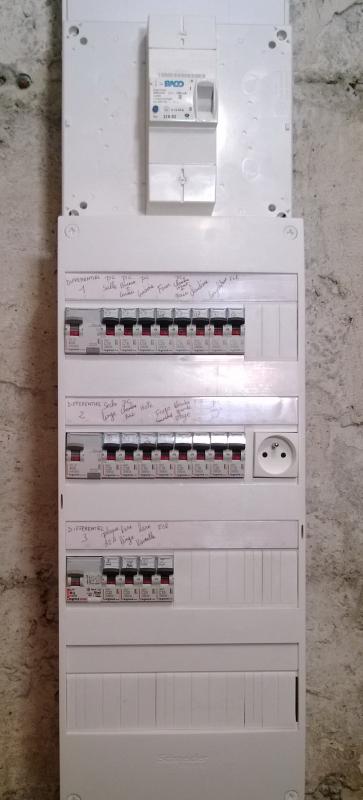

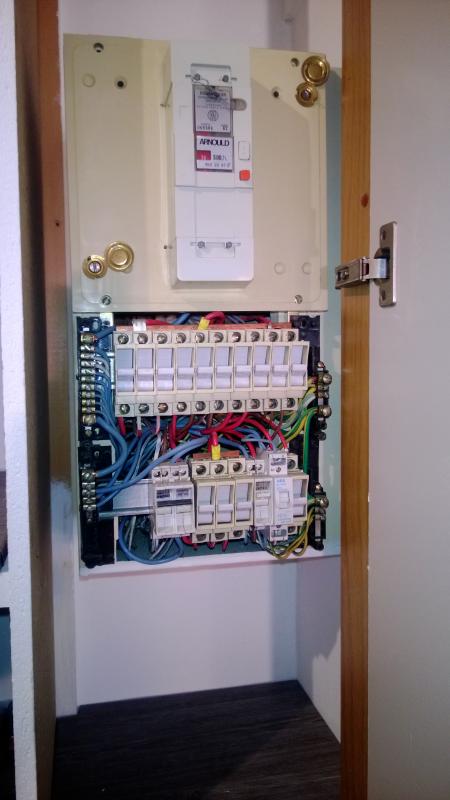

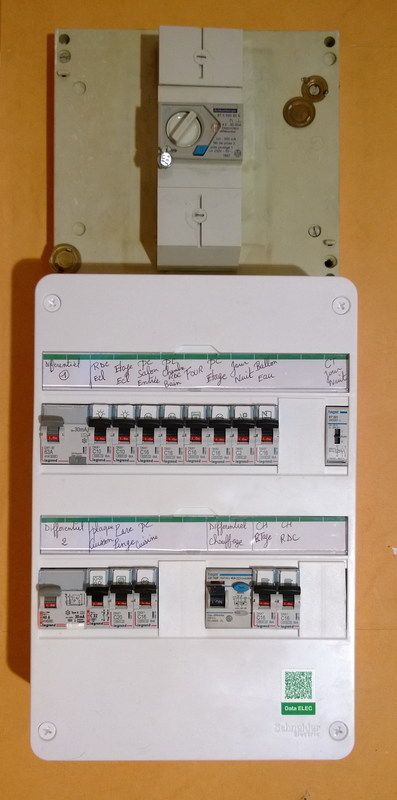

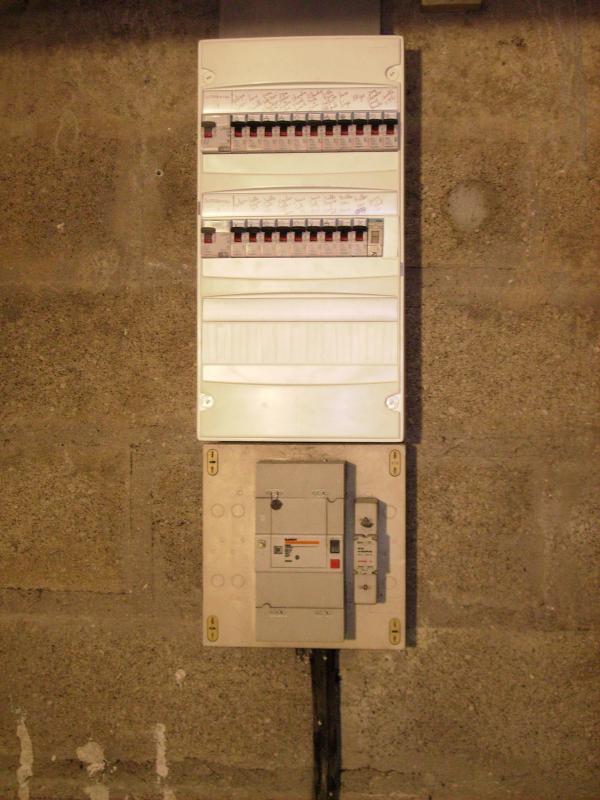

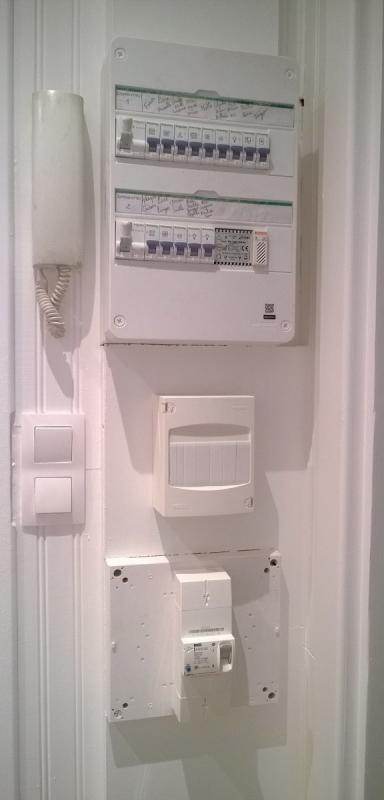

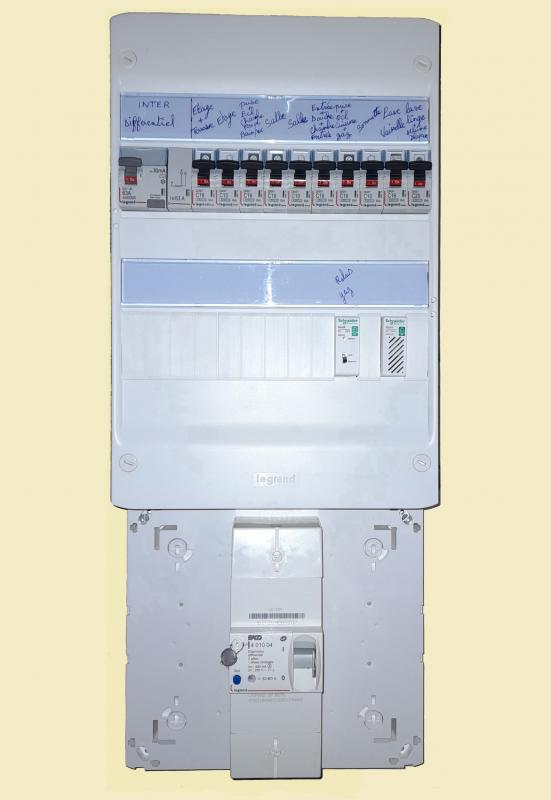

Remplacement et pose Tableaux Electrique avec fourniture matériels LEGRAND ou SCHNEIDER

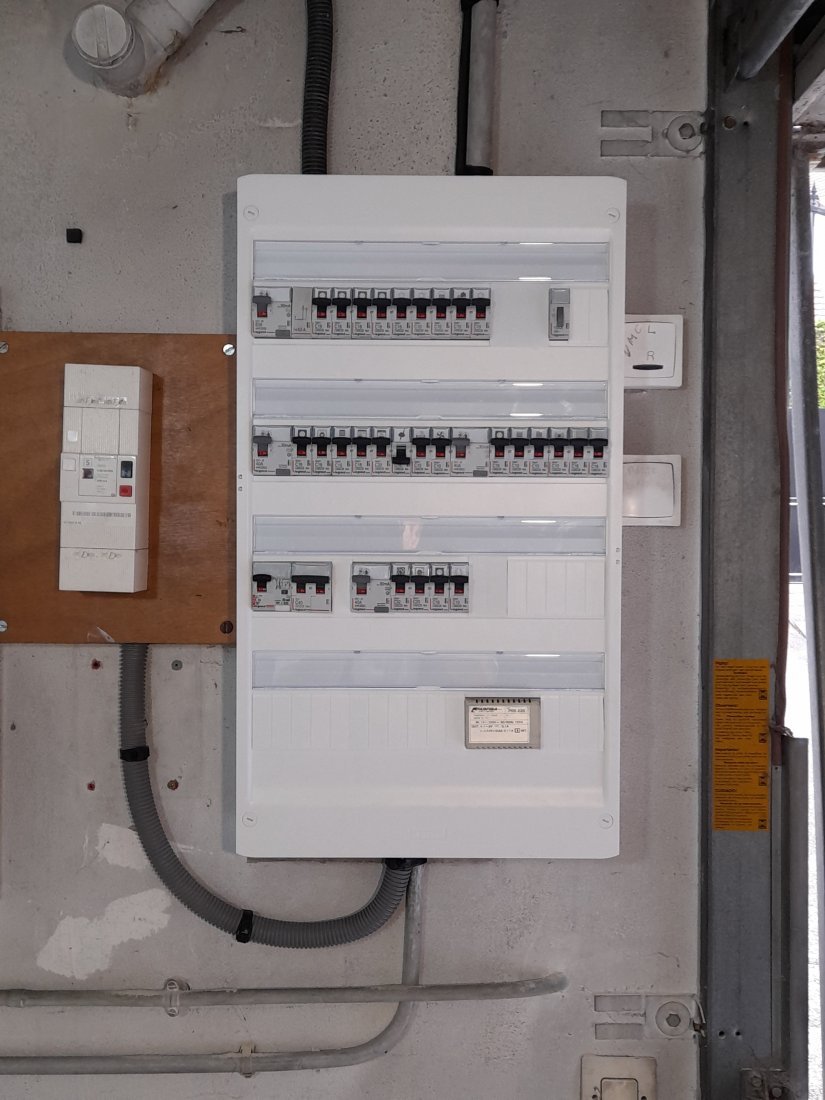

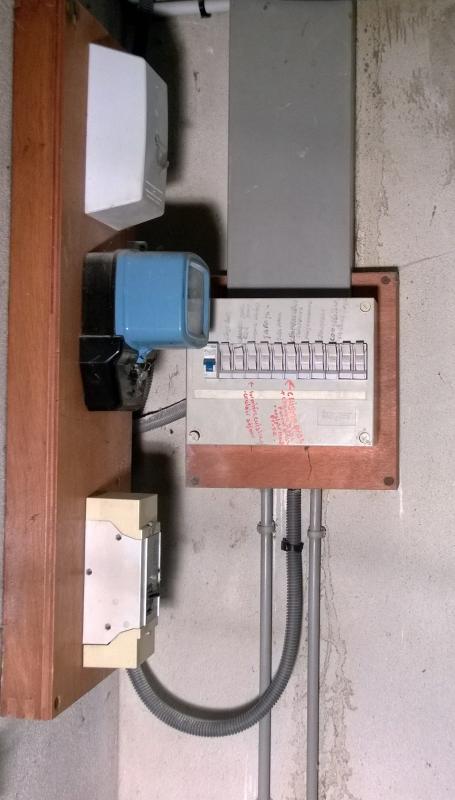

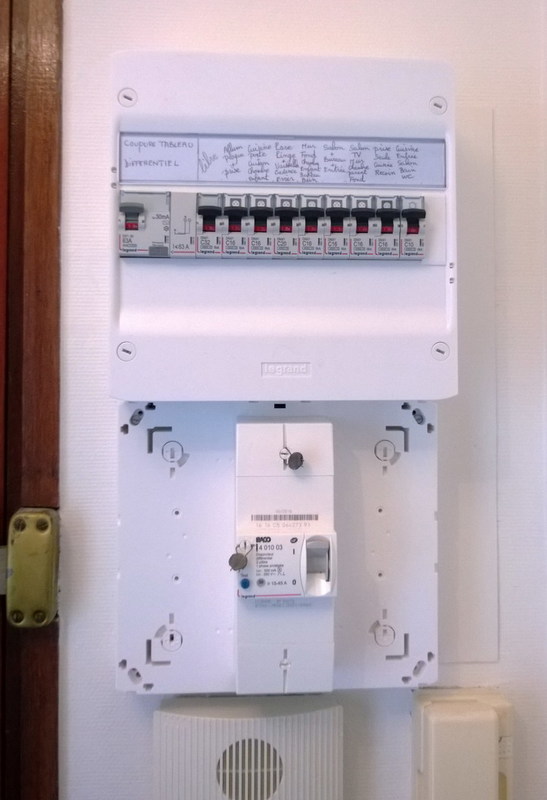

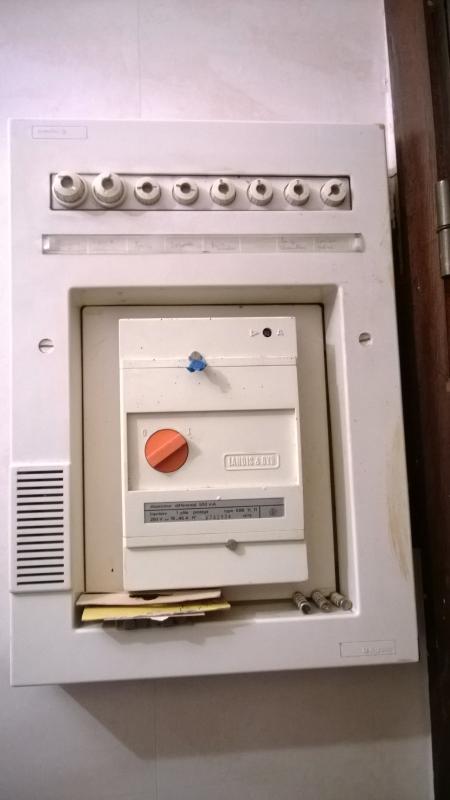

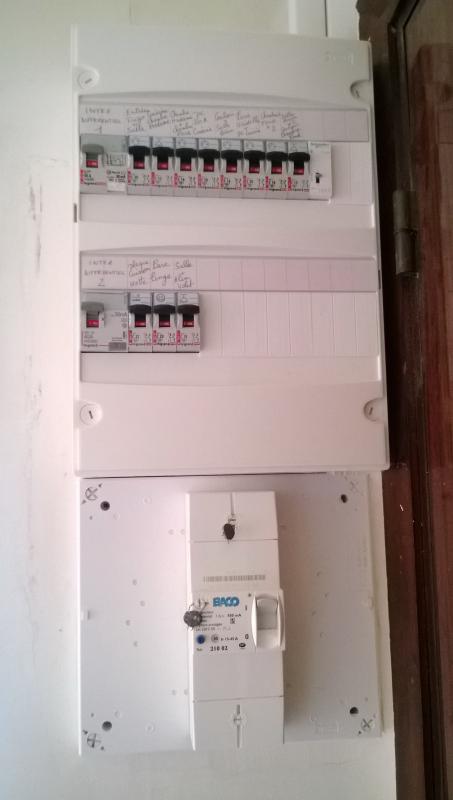

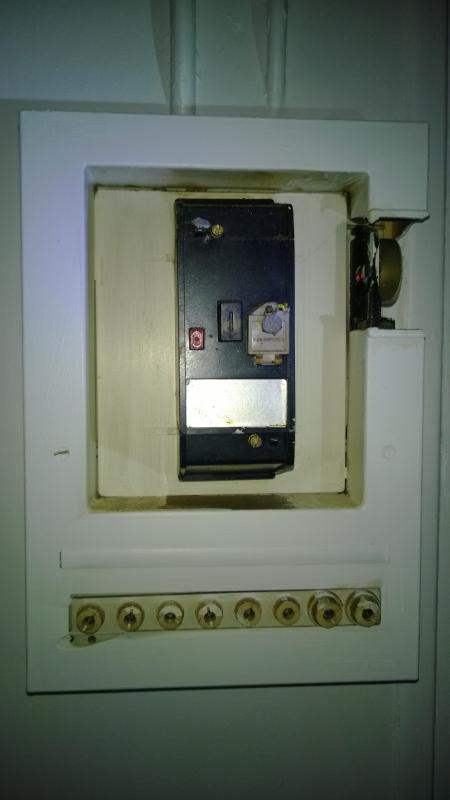

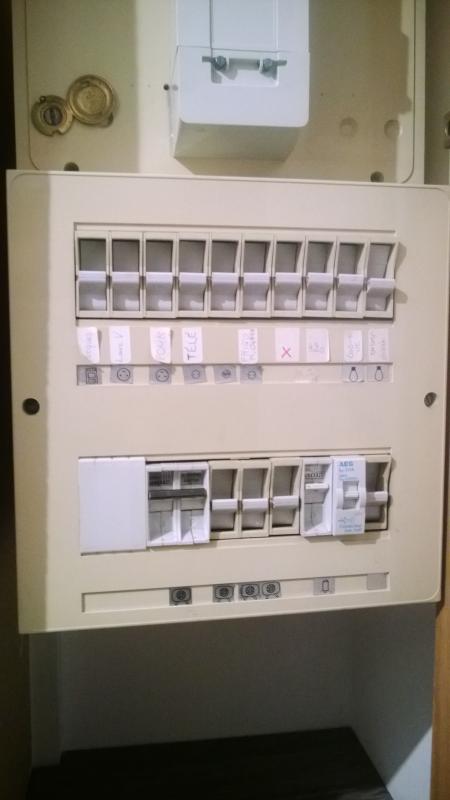

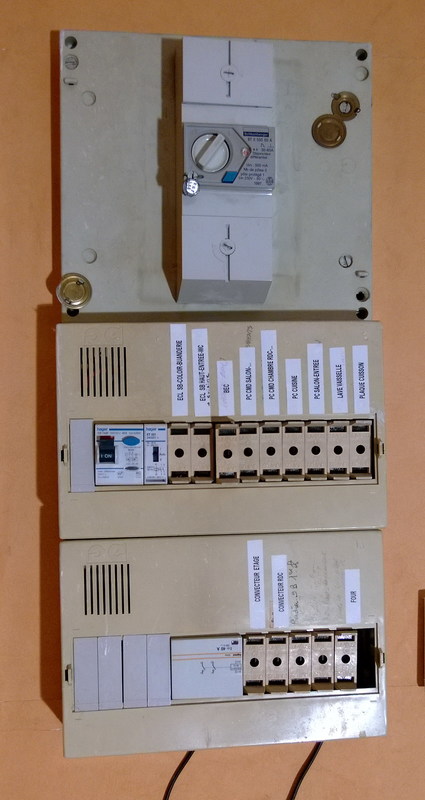

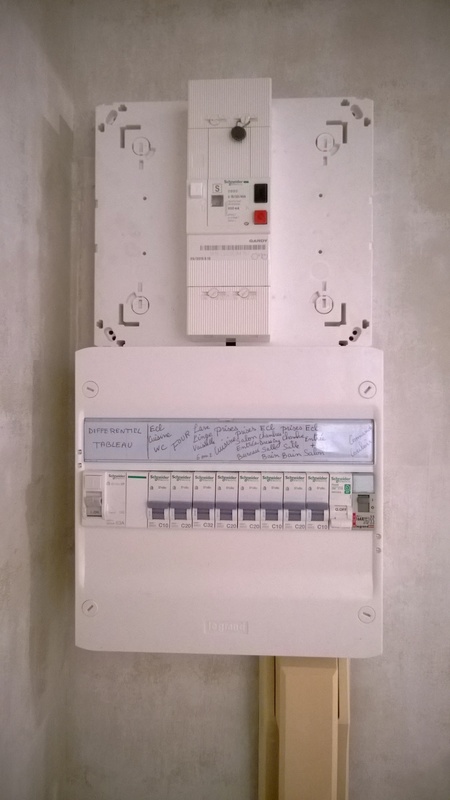

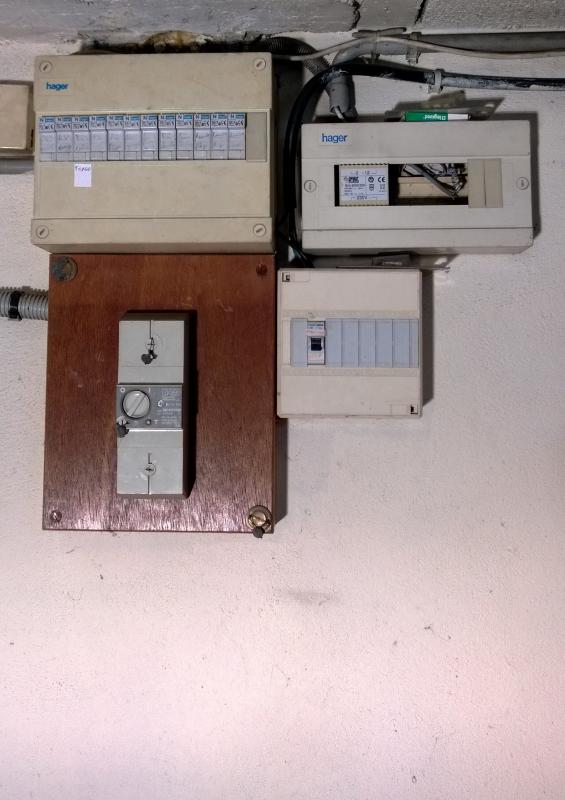

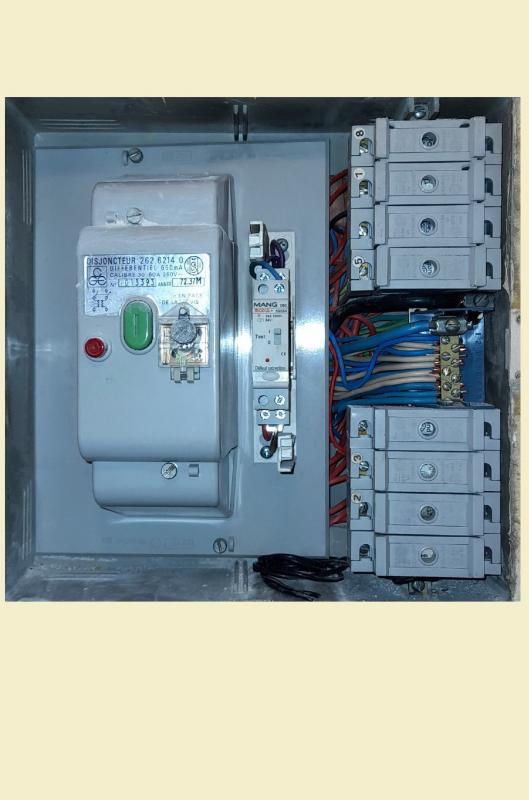

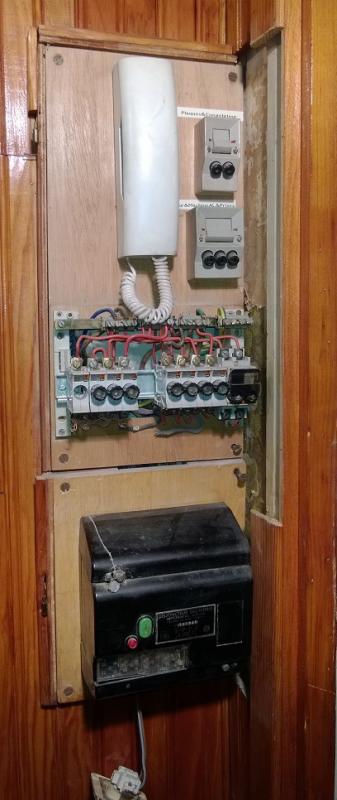

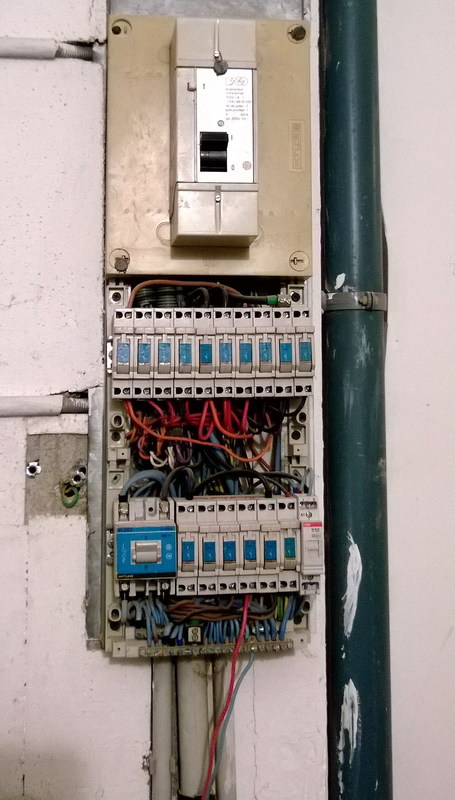

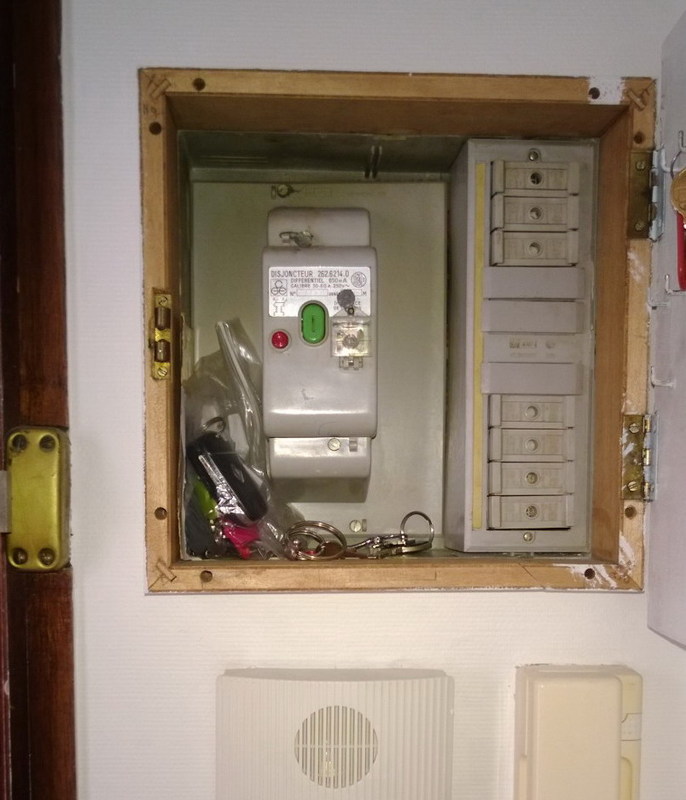

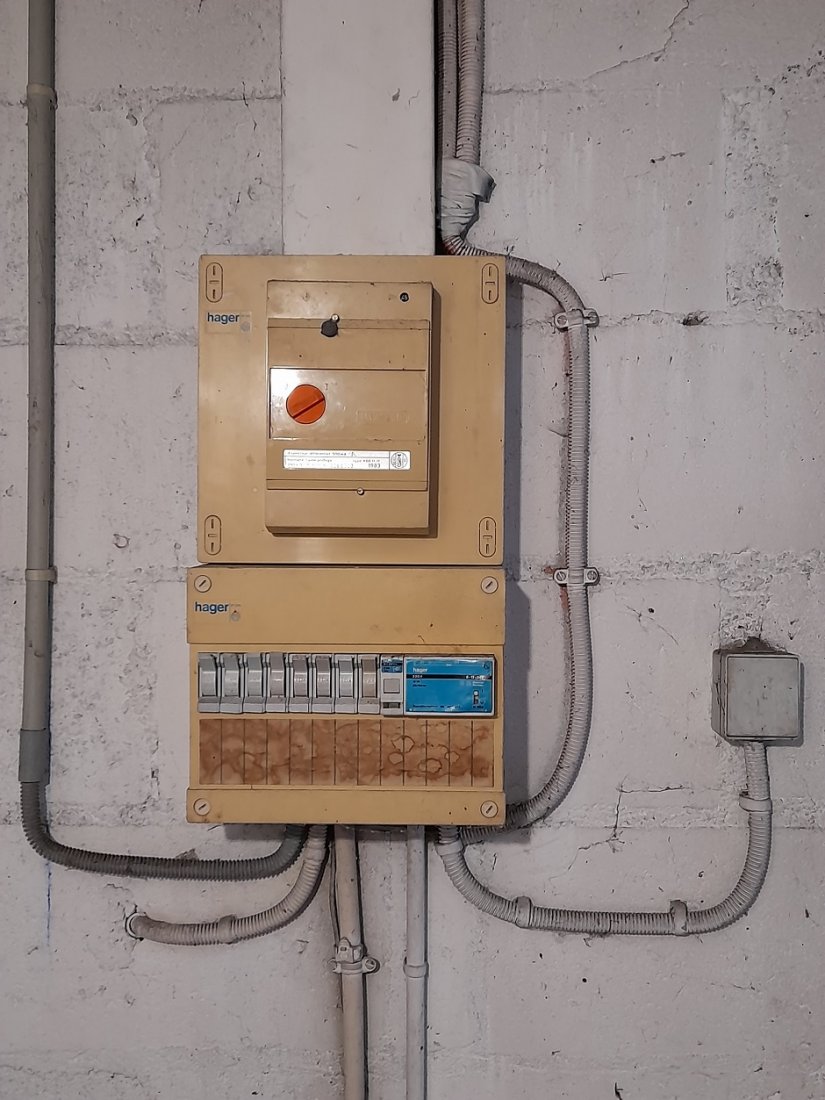

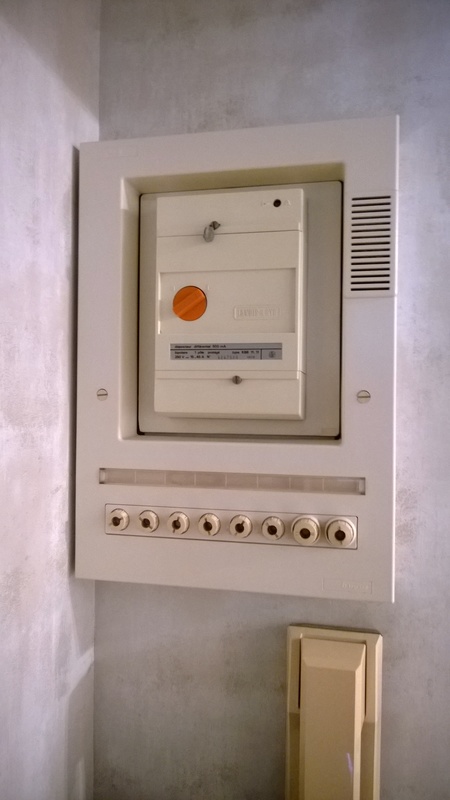

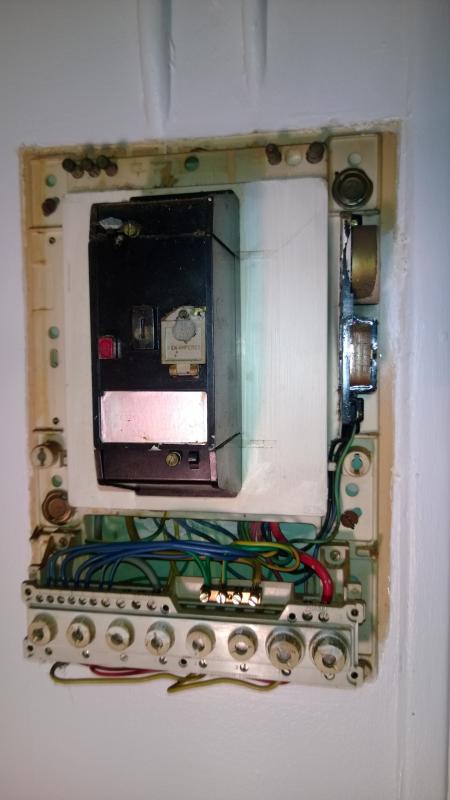

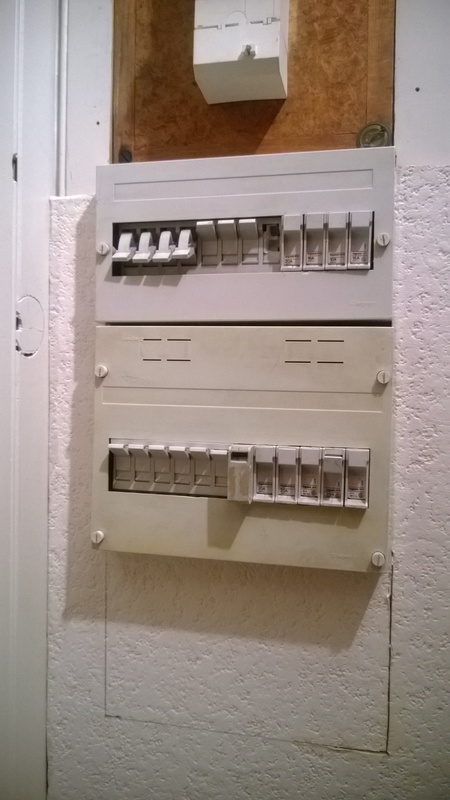

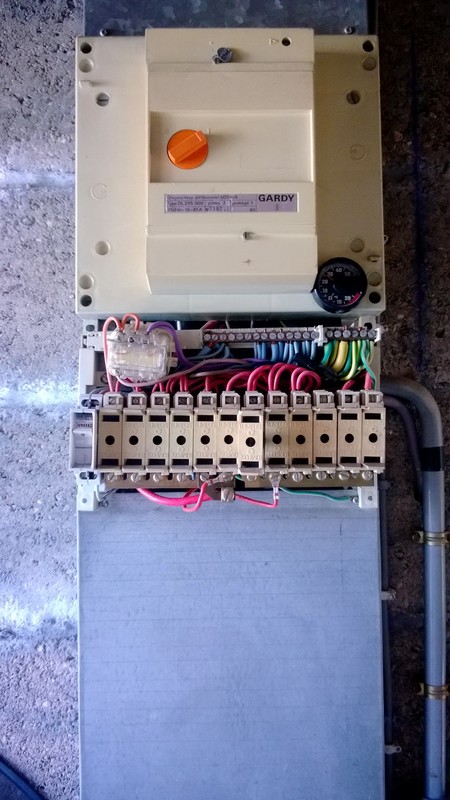

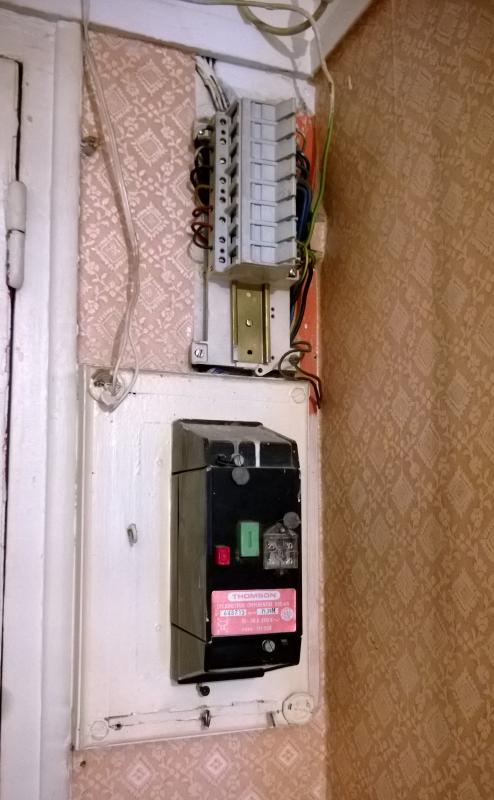

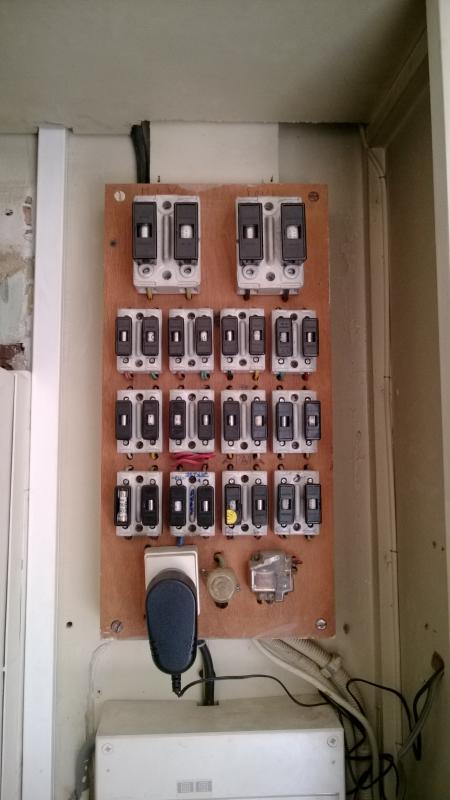

Avec le numéro correspondant à la Photo de Tableau Avant qui ressemble le plus au Tableau électrique actuel de votre appartement ou de votre Maison, vous aurez un aperçu du Prix de son Remplacement dans la liste ci dessous et de Photo d' après remplacement de votre Tableau Electrique :

Attention les Tarifs de remplacement des anciennes années n' ont pas étés réactualisées

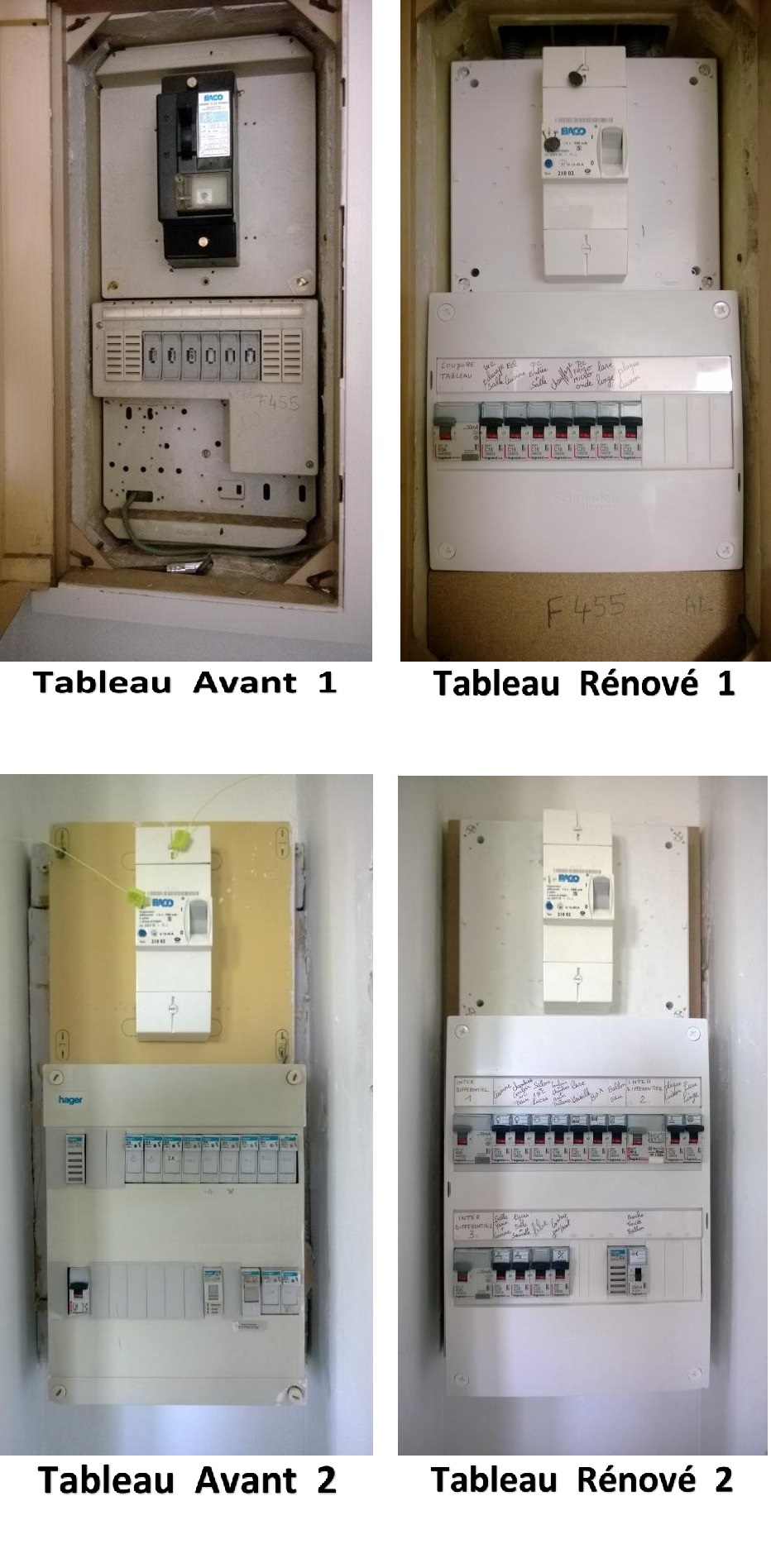

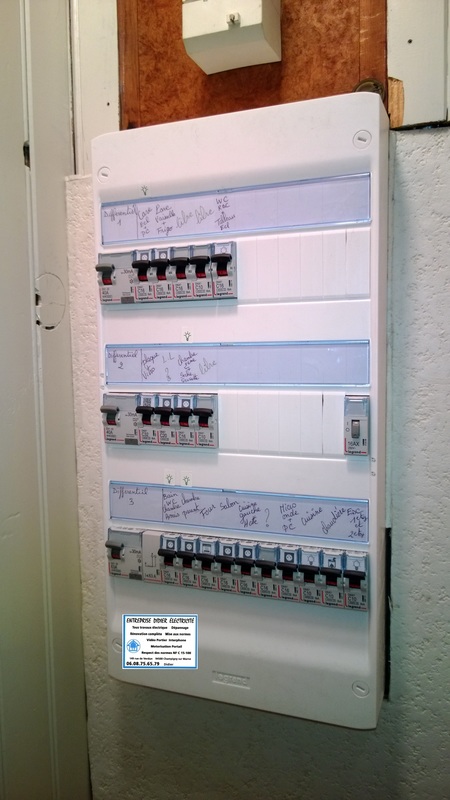

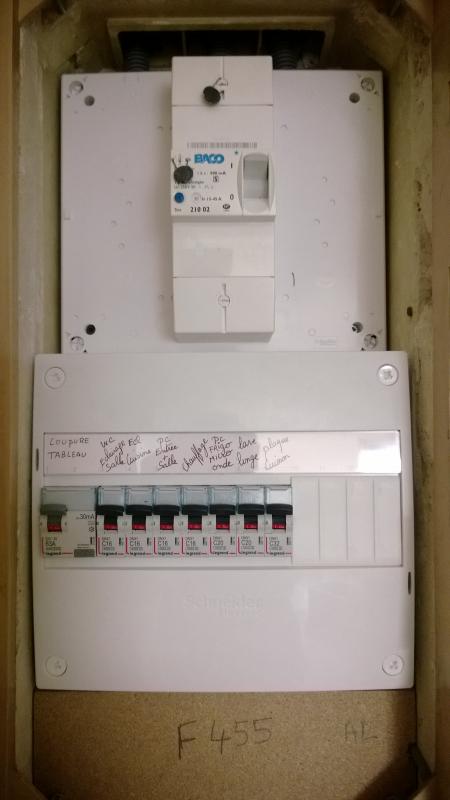

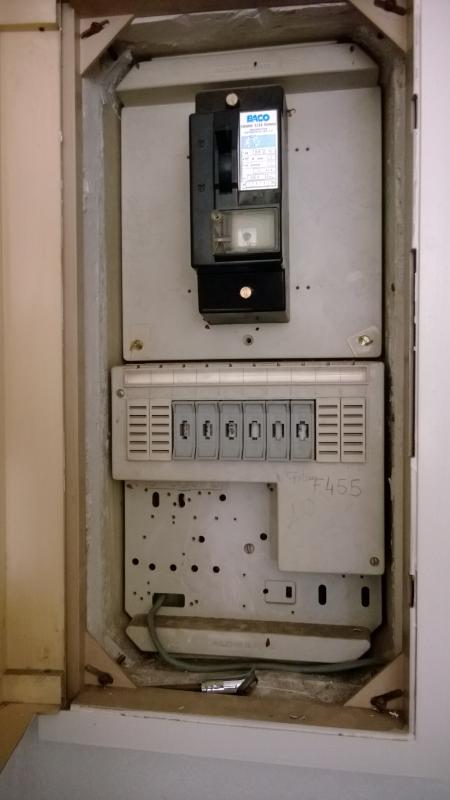

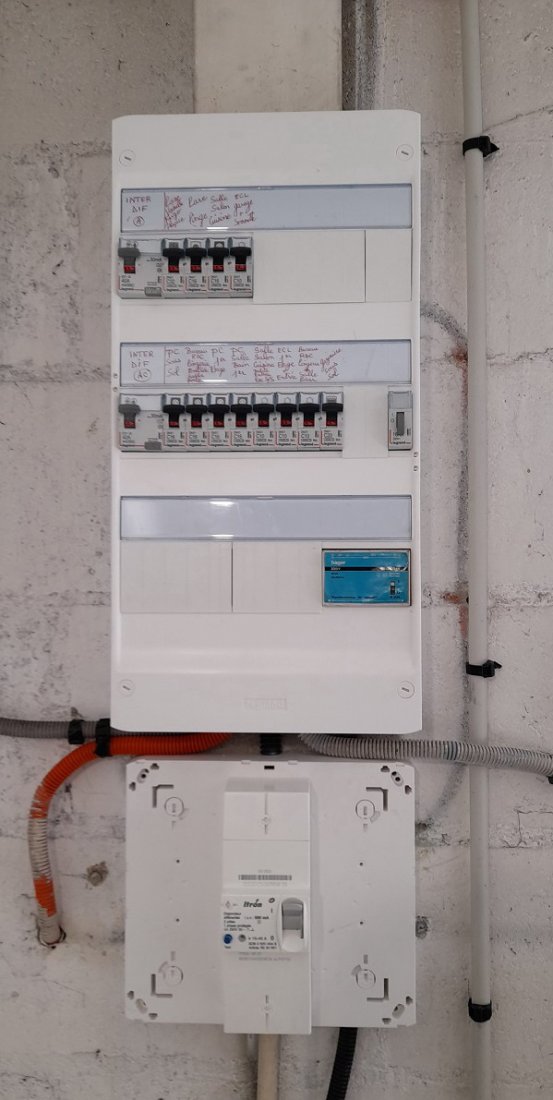

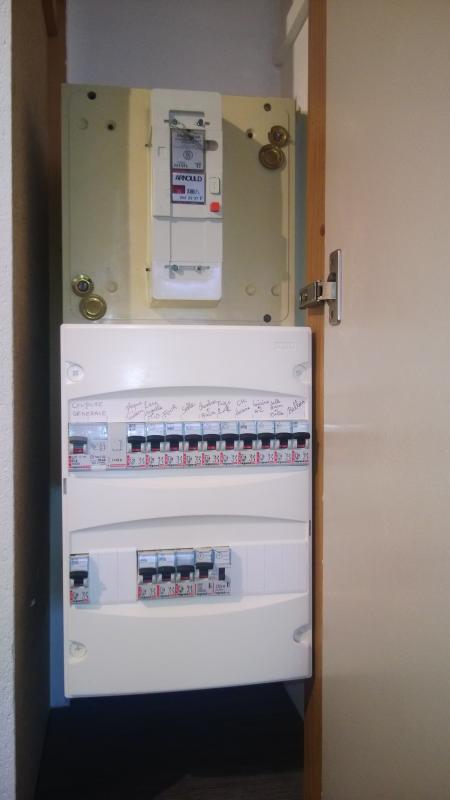

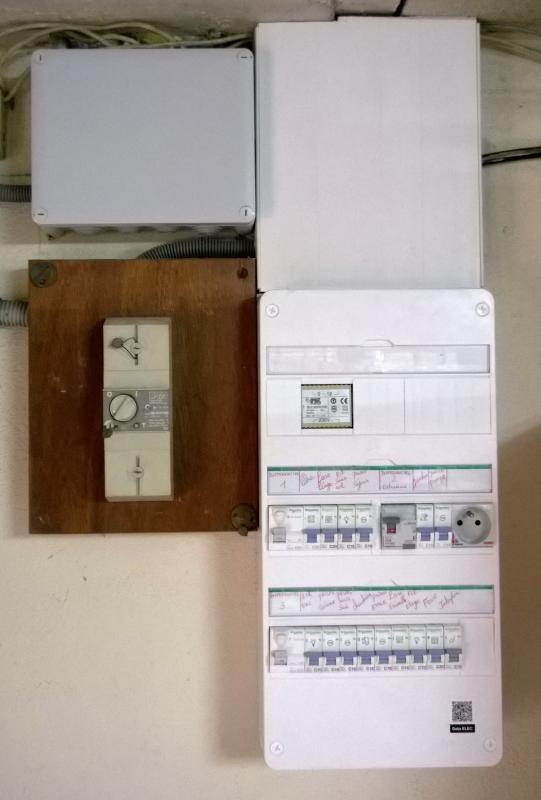

Tableau rénové  N°1 : Prix 650 €uros    (2015)

Joinville-le-Pont 17 Avenue Jean-Jaurès 94340 : Appartement F1 comprenant un salon, un coin cuisine, une salle de bain et une entrée

Prix Devis du remplacement du tableau électrique avec la fourniture du Matériels marque LEGRAND et avec la Main d' oeuvre

Remplacement de la Platine Support ERDF et de la Coupure Générale ERDF 15/45 Ampères 500 ma Type Sélectif et 1 Tableau électrique 1 Rangée 13 modules, 1 Inter Différentiel 63 A 30 ma Type A, 6 Disjoncteurs et 1 Disjoncteur 32 A



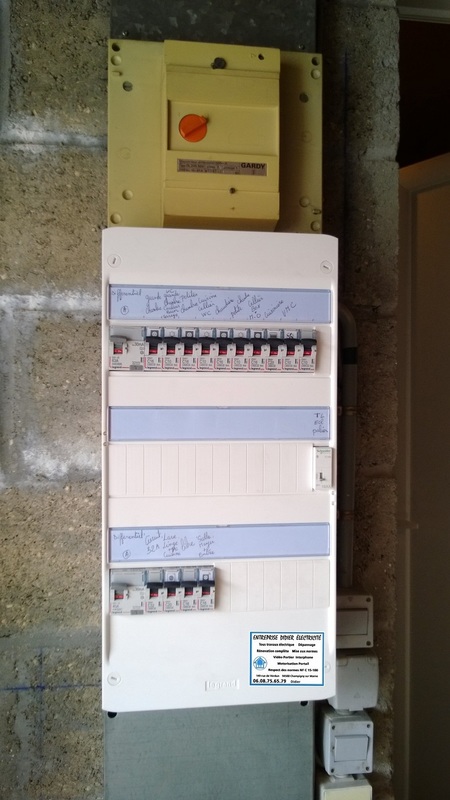

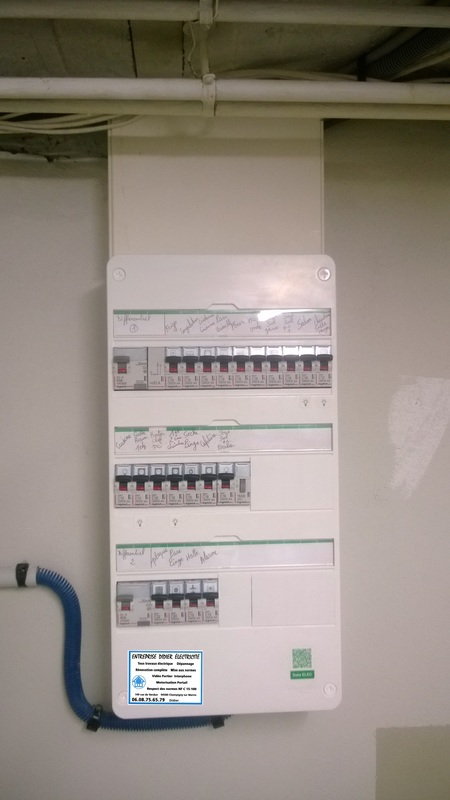

Tableau rénové  N°2 : Prix 850 €uros   (2015)

Bry sur marne 16 Rue Molière 94360 : Appartement F4 comprenant un salon double, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Remplacement de la Platine Support ERDF et récupération et Repose de l' ancienne Coupure Générale ERDF et pose et fourniture d' 1 Tableau électrique 2 Rangées 26 modules, 2 Inters Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A, 11 Disjoncteurs, 1 Disjoncteurs 32 A et 1 Disjoncteur 2 A , 1 Contacteur 25 A Jour/Nuit, 1 Sonnerie modulaire

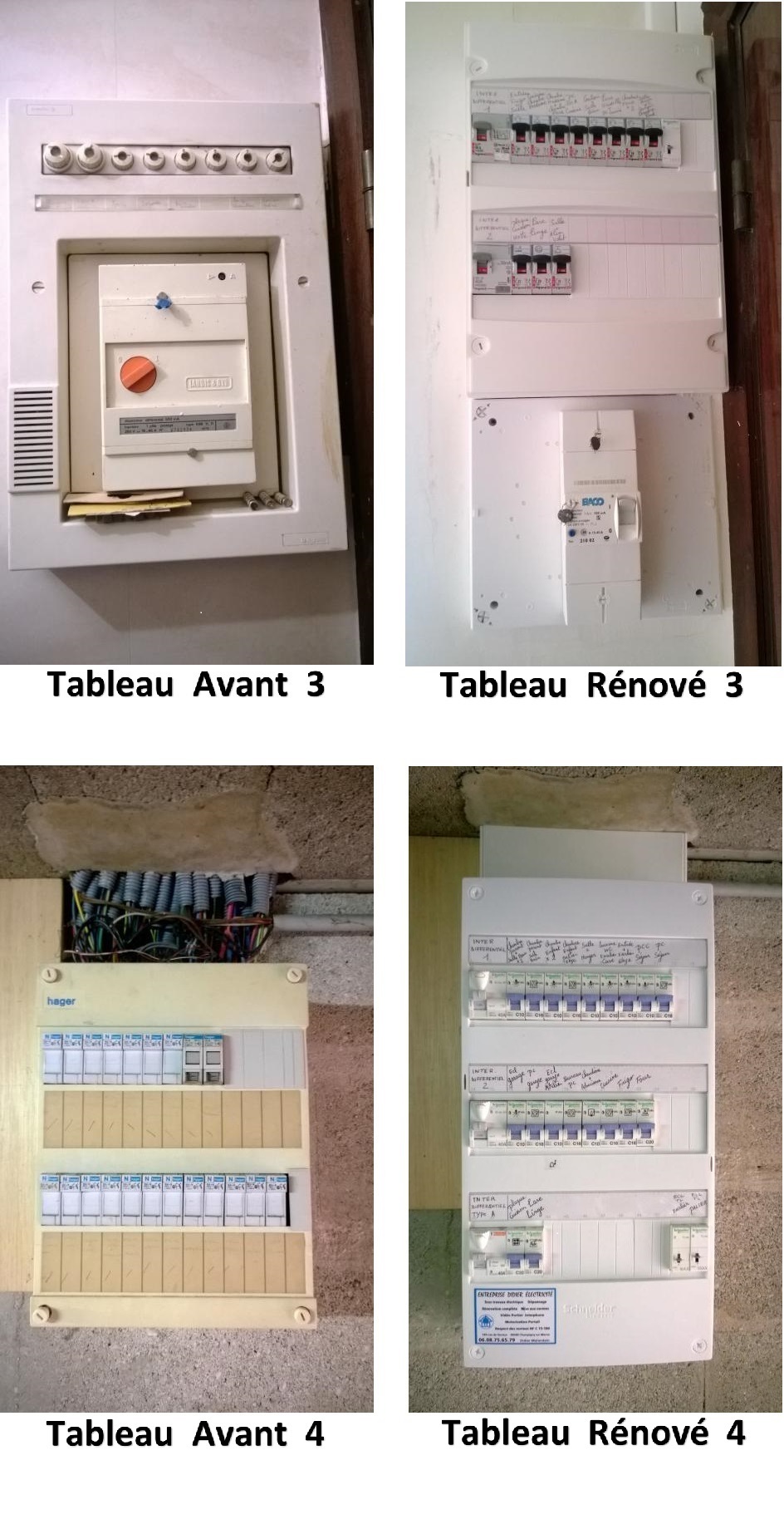

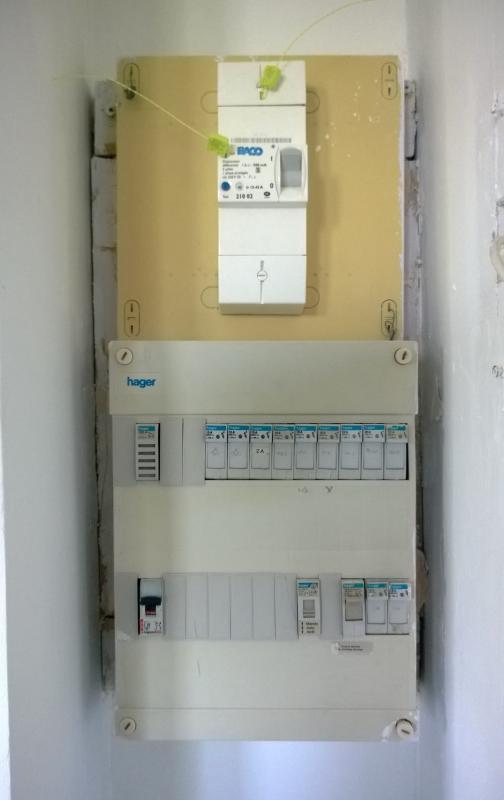

Tableau rénové  N°3 : Prix 750 €uros    (2015)

Saint Maur des fossés 3 Rue Reiter 94100 : Appartement F5 comprenant un grand salon, 4 chambres, 2 Salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement de la Platine Support ERDF et de la Coupure Général ERDF 15/45 Ampères 500 ma Type Sélectif et 1 Tableau électrique 2 Rangées 26 modules, 1 Inter Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A et 10 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur éclairage



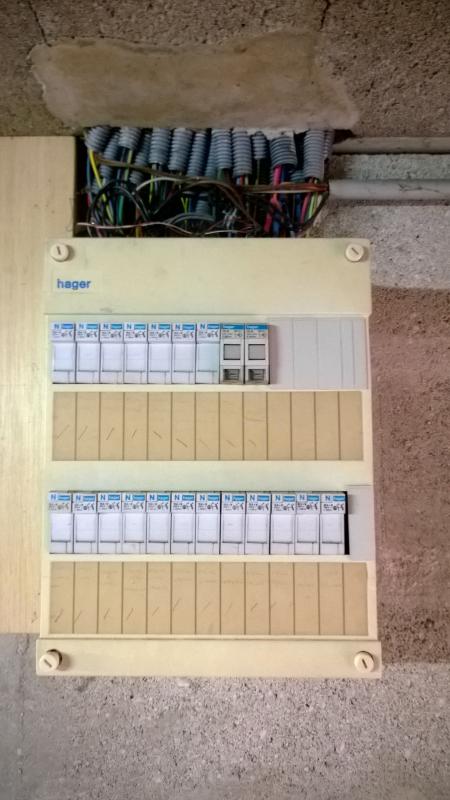

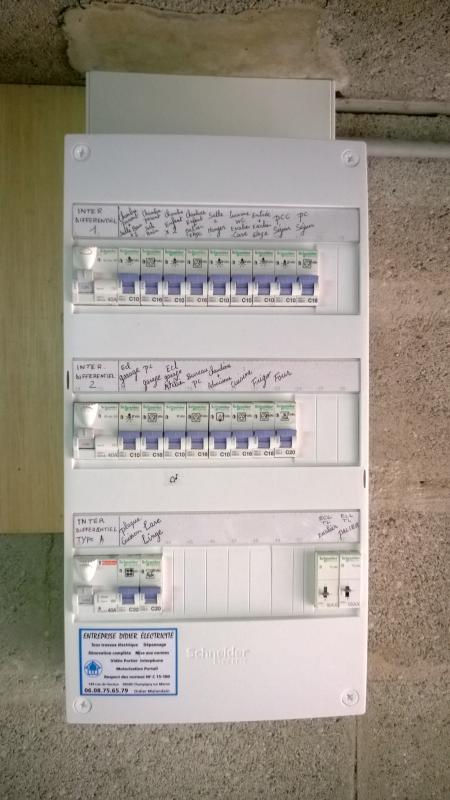

Tableau rénové  N°4 : Prix 900 €uros   (2015)

Noisy le Grand Rue du Docteur Vaillant 93160 : Pavillon Maison F6 année 1980 sur 2 niveaux et avec sous-sol, salon, salle a manger, 4 chambres, 2 salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la main d' oeuvre

Installation d' 1 Tableau électrique 3 Rangées 39 modules, 2 Inters Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A et 18 Disjoncteurs et 1 Disjoncteur 32 A, 2 Télérupteurs éclairage

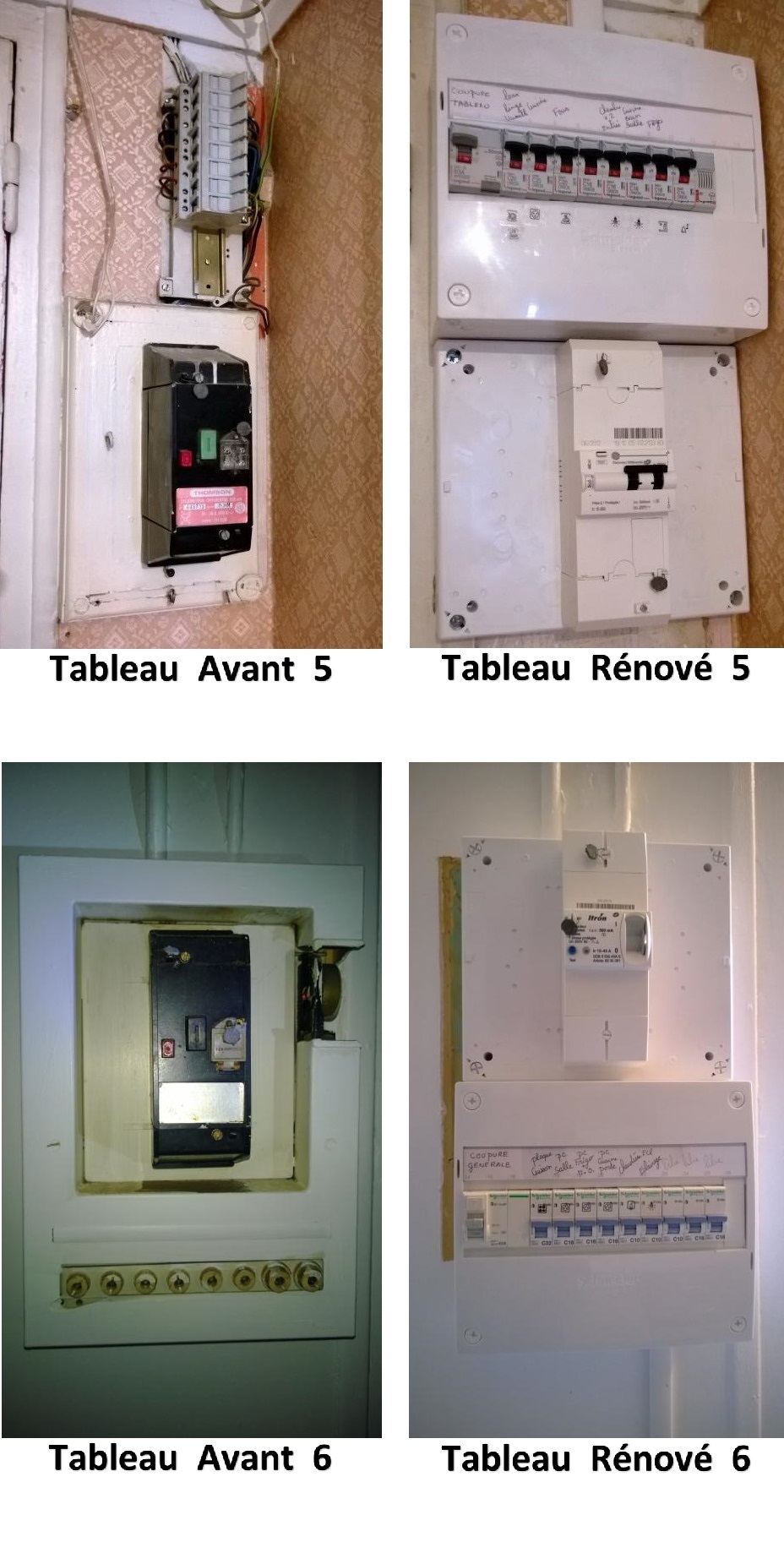

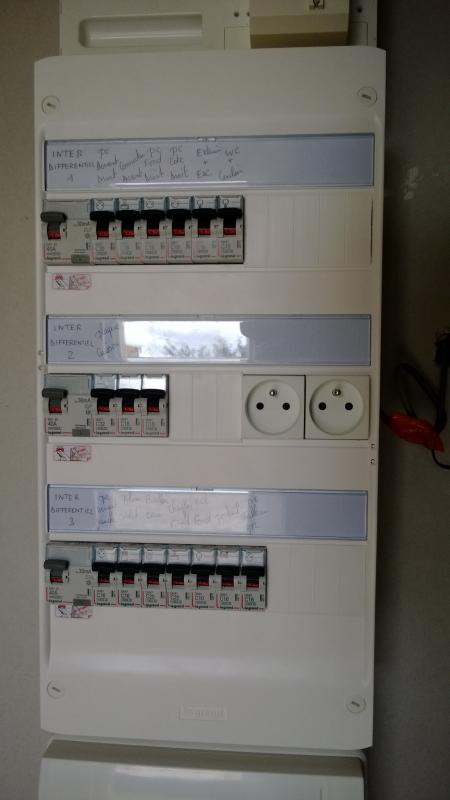

Tableau rénové  N°5 : Prix 660 €uros   (2014)

Champigny-sur-Marne 357 Rue de Bernau 94500 : Appartement F3 comprenant un salon, 2 chambres, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Remplacement de la Platine Support ERDF et de la Coupure Générale ERDF 15/45 Ampères 500 ma Type Sélectif et d' 1 Tableau électrique 1 Rangée 13 modules, 1 Interrupteur Différentiel 63 A 30 ma Type A et 8 Disjoncteurs, 1 Sonnerie modulaire



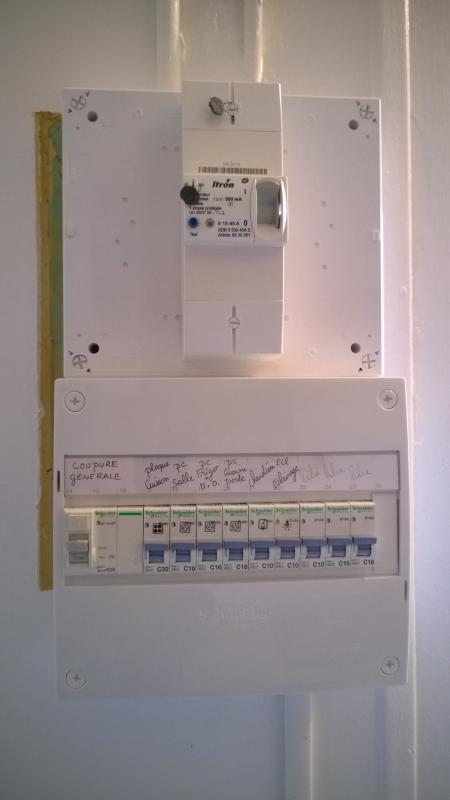

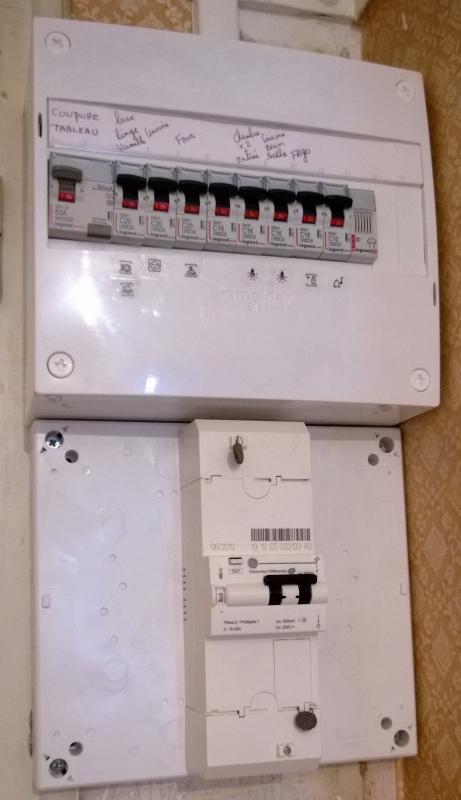

Tableau rénové  N°6 : Prix 660 €uros   (2016)

Champigny-sur-Marne 78 Avenue Roger Salengro 94500 : Appartement F2 comprenant un salon, 1 chambre, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la Main d' oeuvre

Remplacement de la Platine Support ERDF et de la Coupure Générale ERDF 15/45 Ampères 500 ma Type Sélectif et pose d' 1 Tableau électrique 1 Rangée 13 modules, 1 inter Différentiel 63 A 30 ma Type A, 8 Disjoncteurs et 1 Disjoncteur 32 A

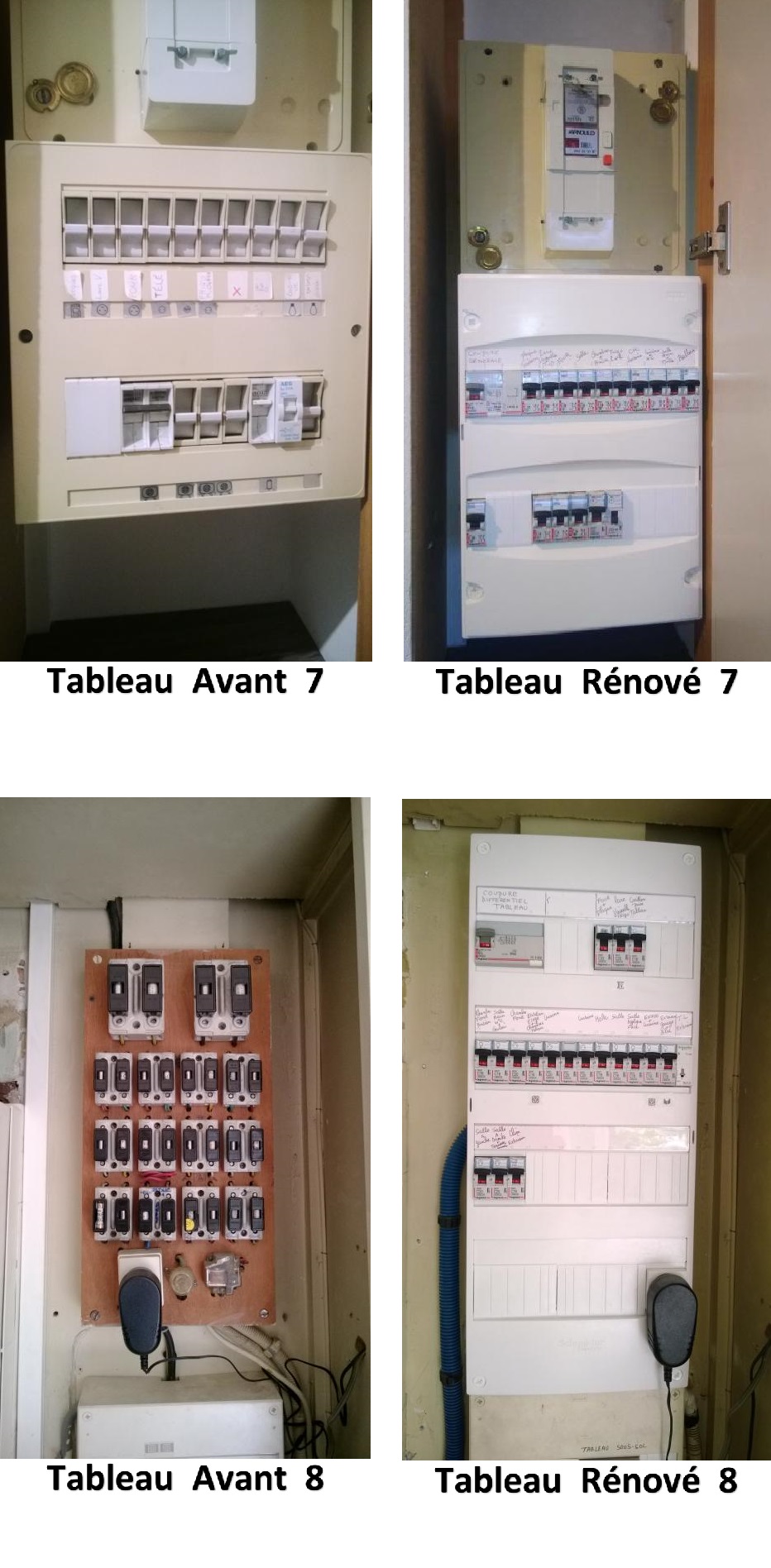

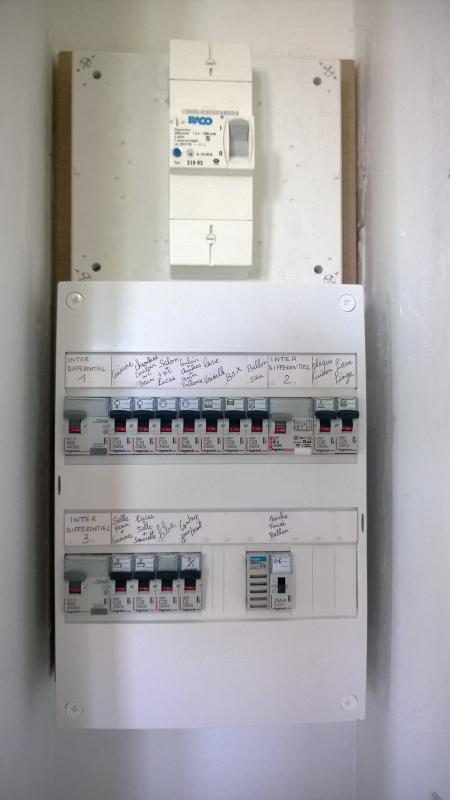

Tableau rénové  N° 7 : Prix 750 €uros    (2016)

Chennevières-sur-Marne 3 Allée de la caravelle 94430 : Appartement F4 comprenant un salon, 3 chambres, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique de 2 Rangées de 26 modules, 1 Interrupteur 63 A 30 ma Type A, 13 Disjoncteurs, 1 Disjoncteurs 32 et 1 Disjoncteur 2 A, 1 Contacteur Jour/Nuit 25 Ampères



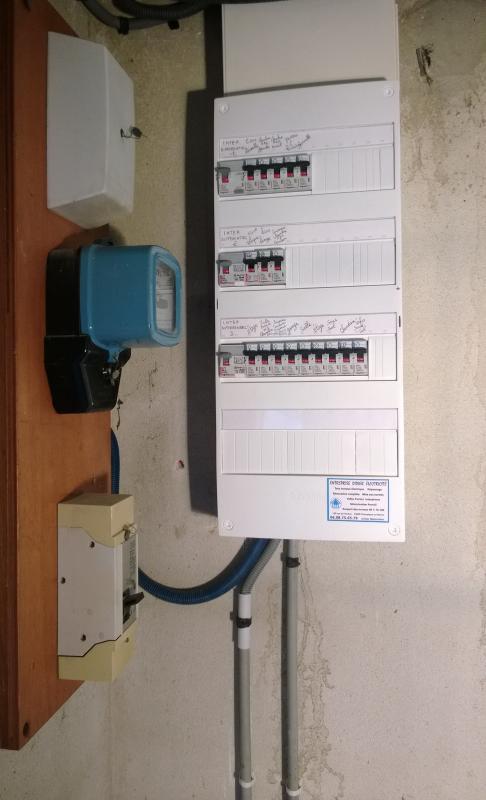

Tableau rénové  N° 8 : Prix 870 €uros   (2015)

Champigny-sur-Marne Rue Henri Barbusse 94500 : Pavillon Maison F6 année 1980 comprenant salle et salon, 4 chambres, Salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 coffret Tableau électrique de 4 Rangées de 52 modules, 1 Inter Différentiel 4 Pôles Tétrapolaire 40 A 30 ma Type A, 15 Disjoncteurs, 1 Disjoncteur 32 A, 1 Télérupteur éclairage, 1 Prise modulaire

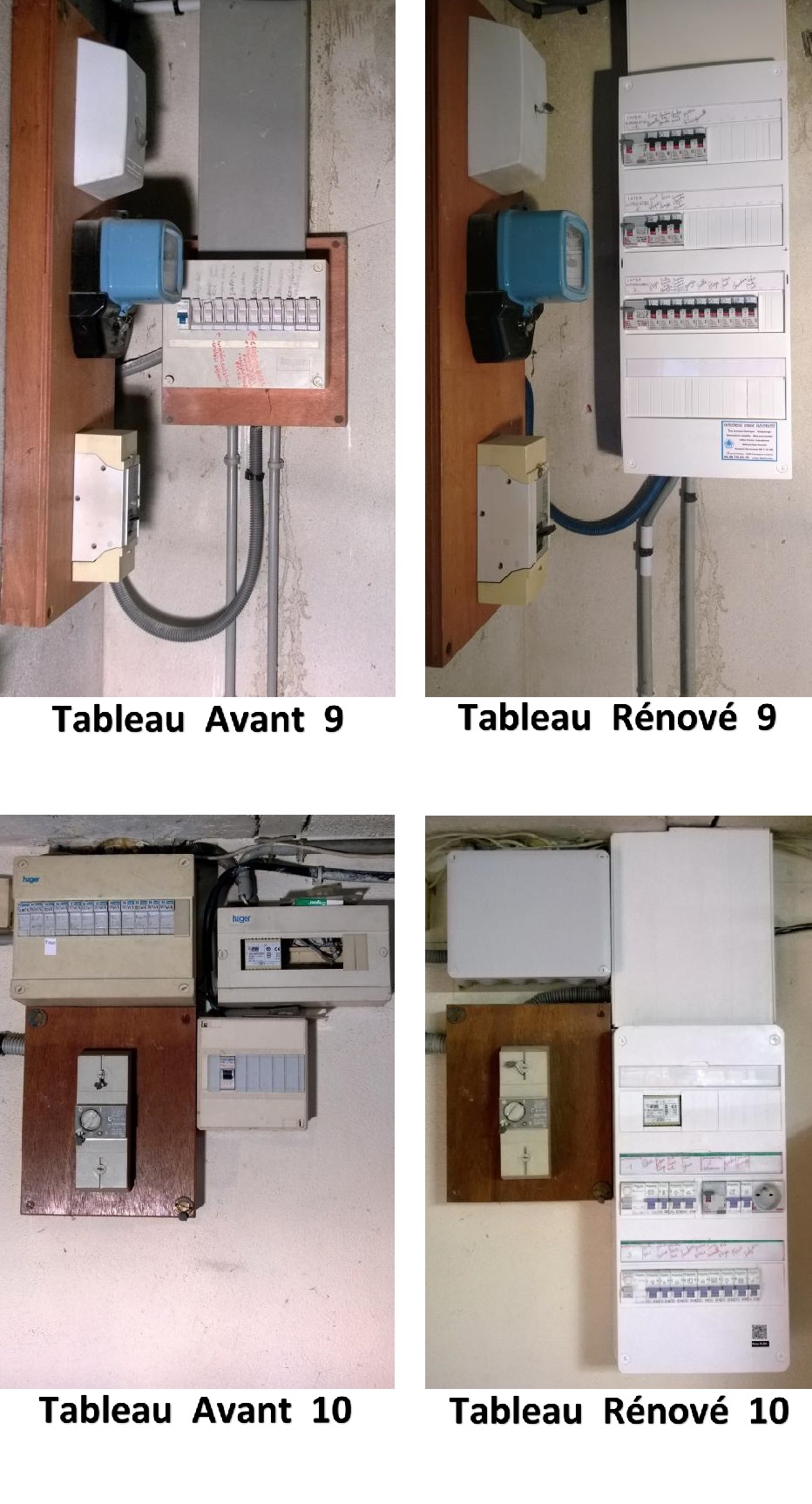

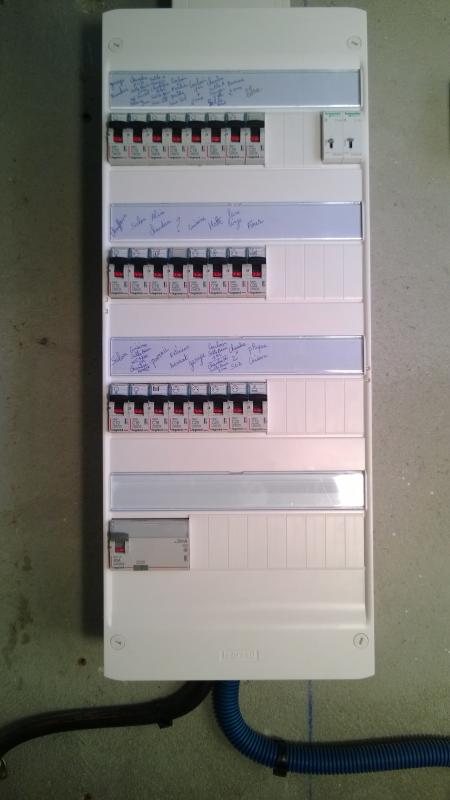

Tableau rénové  N° 9 : Prix 820 €uros    (2015)

Noisy le Grand Rue Don Quichotte 93160 : Pavillon Maison F6 comprenant salle et salon, 4 Chambres, 2 Salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique de 4 Rangées de 52 modules, 2 Inters Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A, 16 Disjoncteurs, 1 Disjoncteur 32 A



Tableau rénové  N°10 : Prix 840 €uros  (2017)

Champigny-sur-Marne Rue des 4 Sergents 94500 : Pavillon Maison F6 comprenant salle et salon, 4 chambres, salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique de 3 Rangées de 39 modules, 1 Inter Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A, 1 Inter Différentiel 25 A 30 ma Type AC, 14 Disjoncteurs et 1 Disjoncteur 32 A, 1 Prise Modulaire

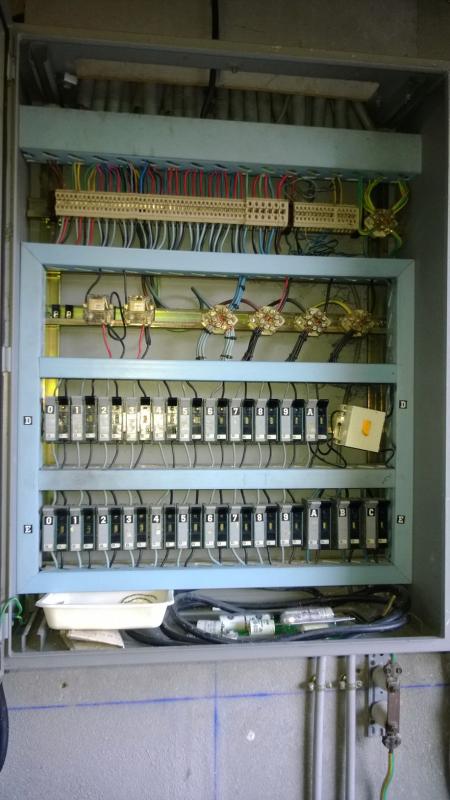

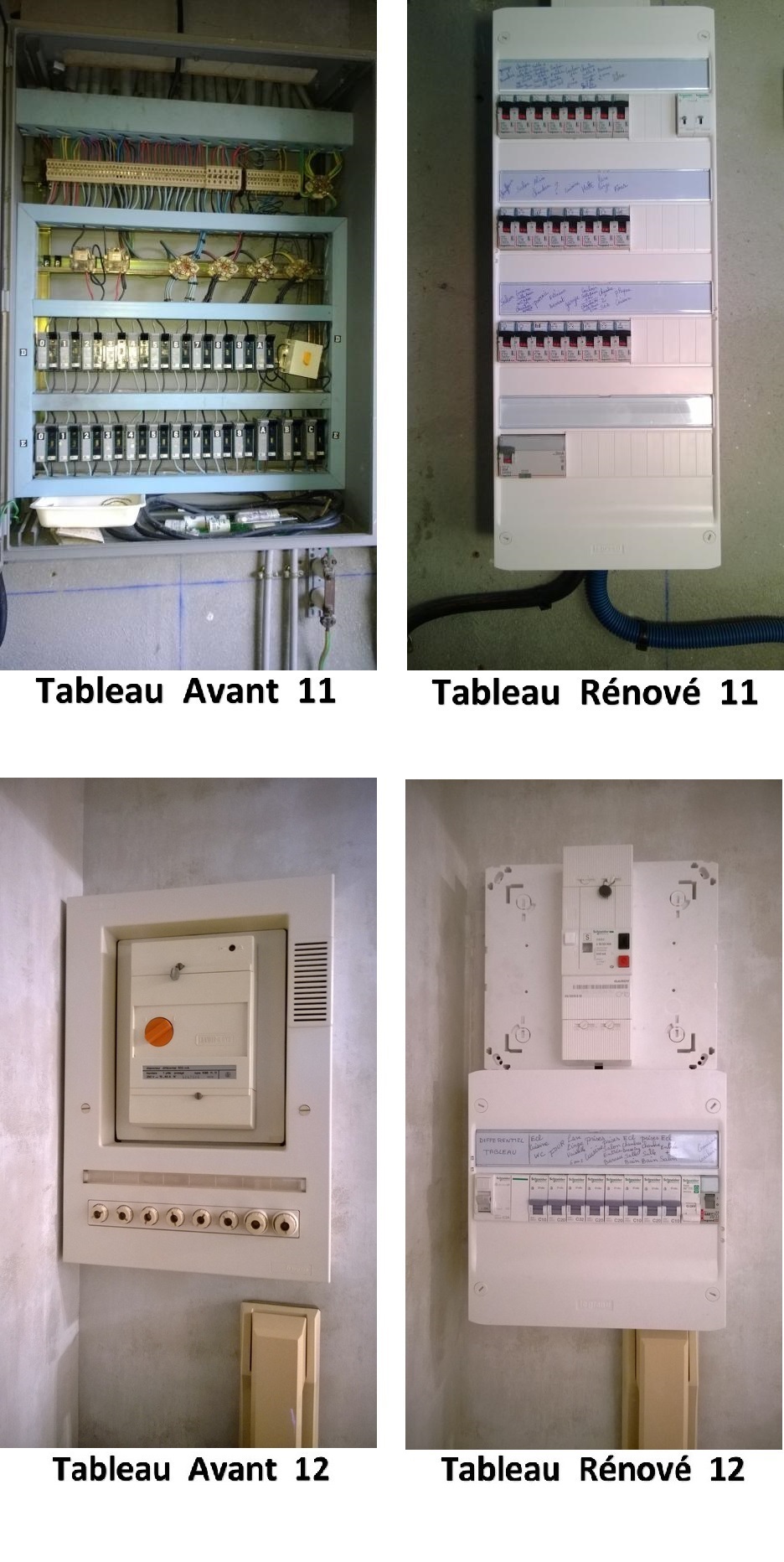

Tableau rénové  N°11 : Prix 1500 €uros   (2017)

Champigny-sur-Marne Rue de Sévigné 94500 : Pavillon Maison F5 comprenant salle et salon, 3 Chambres, salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique de 4 Rangées de 52 modules, 1 Inter Différentiel 4 Pôles Tétrapolaire 40 A 30 ma Type A et 23 Disjoncteurs et 1 Disjoncteur 32 A, 2 Télérupteurs éclairage 16 Ampères



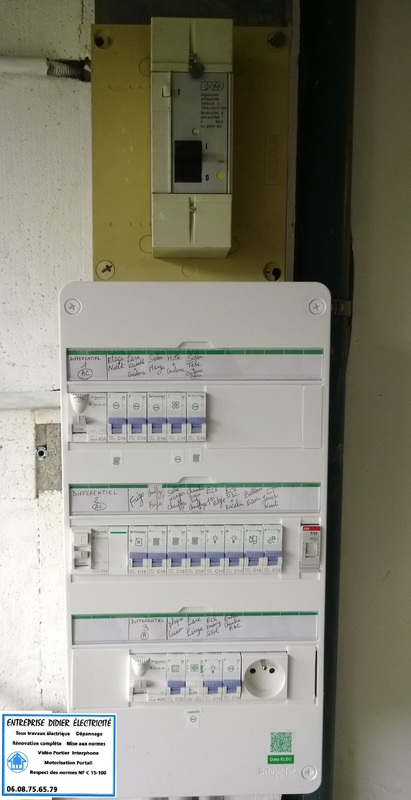

Tableau rénové  N°12 : Prix 770 €uros   (2017)

Champigny-sur-Marne 2 Rue du marché 94500 : Appartement F3/4 comprenant grand salon, 2 chambres, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la Main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 Tableau électrique 1 Rangée de 13 modules, 1 Inter Différentiel 63 A 30 ma Type A, 8 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur éclairage

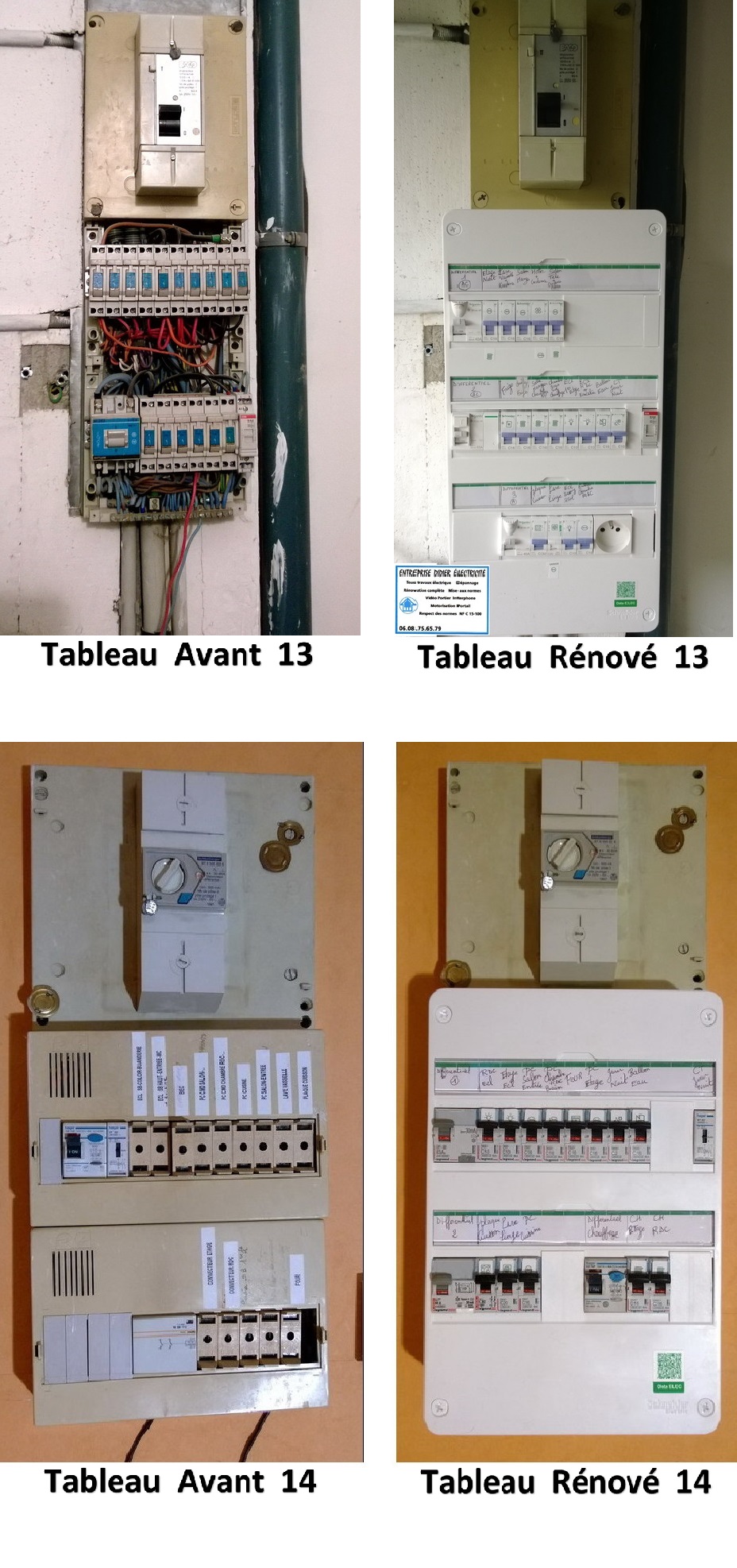

Tableau rénove  N°13 : Prix 860 €uros   (2018)

Bry sur marne Rue Molière 94360 : Pavillon Maison F5 Comprenant salle et salon, 3 chambres, salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique 3 Rangées de 39 modules, 1 Inter Différentiel 63 A et 1 Inter Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A, 16 Disjoncteurs et 1 Disjoncteur 32 A , 1 Prise Modulaire



Tableau rénové  N°14 : Prix 700 €uros   (2018)

Noisy le Grand 21 Clos des Cascades 93160 : Appartement F5 comprenant salle et salon, 3 chambres, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique 2 Rangées de 26 modules, 1 Inter Différentiel 63 A 30 ma Type AC et 1 Inter Différentiel 40 A  30 ma Type A, 12 Disjoncteurs et 1 Disjoncteur 32 A, 1 Contacteur Jour/Nuit 25 Ampères

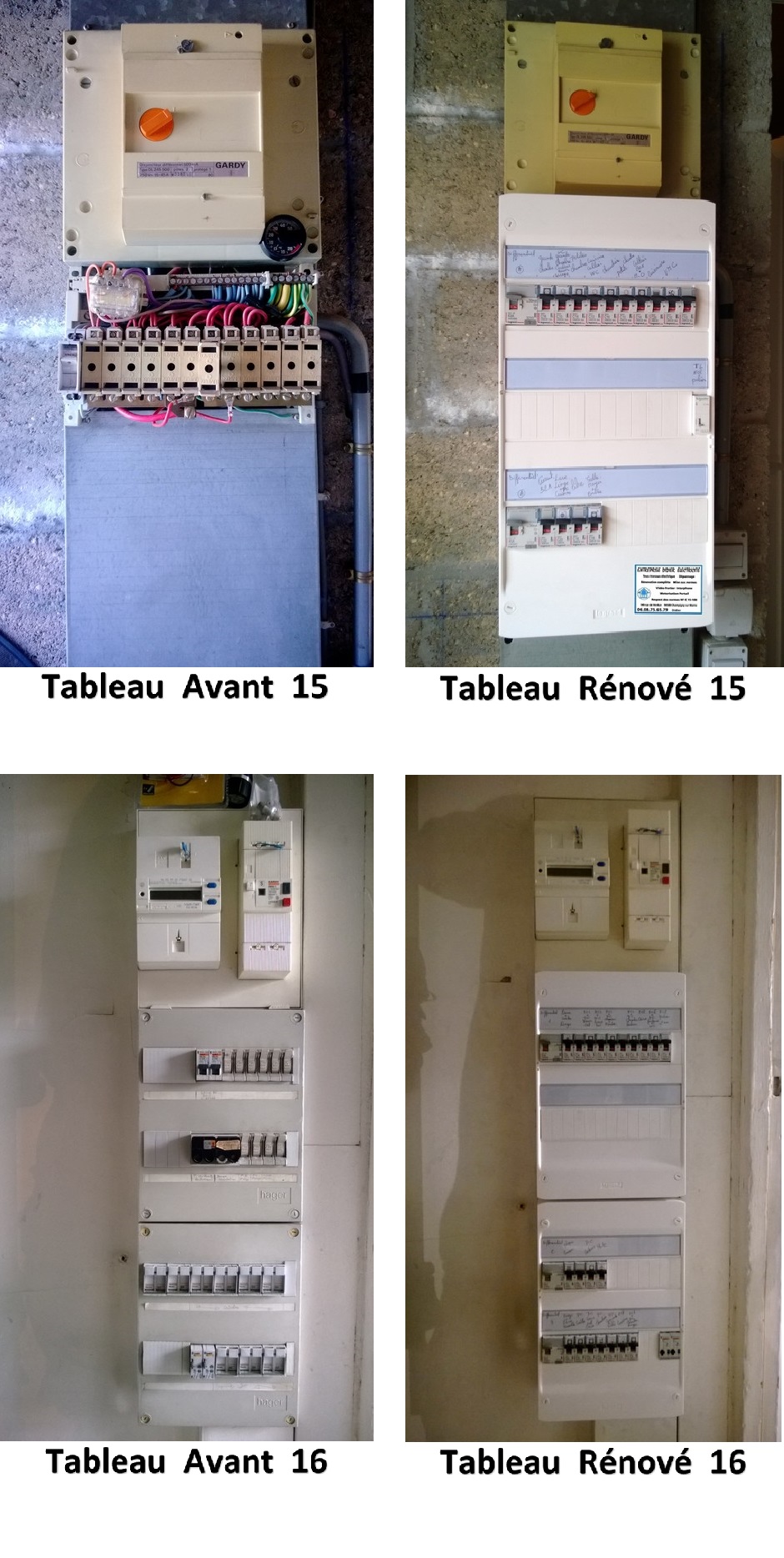

Tableau rénové  N°15 : Prix 820 €uros   (2018)

Sucy en Brie Rue des Gabelles 94370 : Pavillon Maison F5 année 1980 comprenant salle et salon, 3 chambres, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique 3 Rangées de 36 modules, 1 Inter Différentiel 63 A 30 ma Type A, 1 Inter Différentiel 40 A 30 ma Type A, 13 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur éclairage



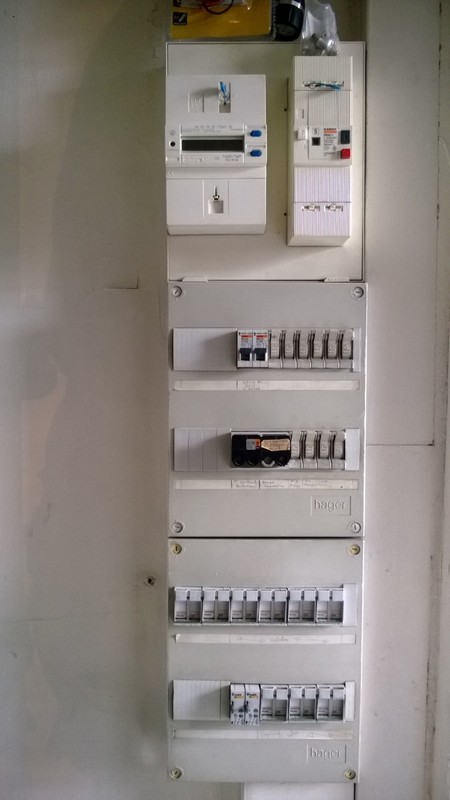

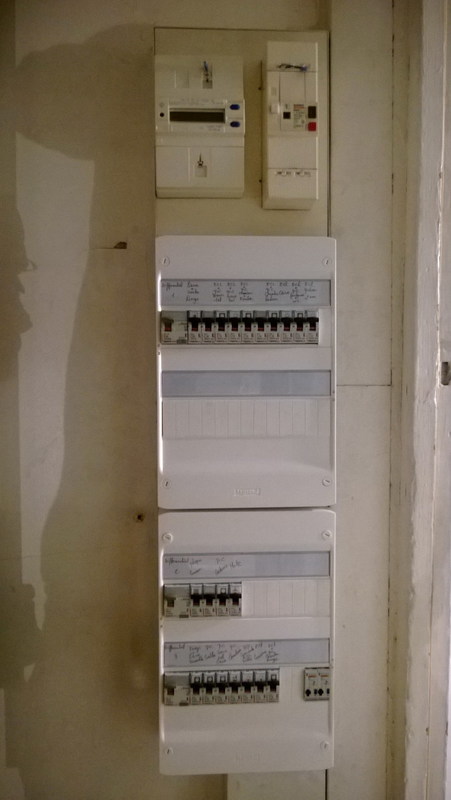

Tableau rénové  N°16 : Prix 1150 €uros  (2018)

Joinville-le-Pont  Avenue Guy Moquet 94340 : Pavillon Maison F6 comprenant Salon, 4 chambres, salle de bain, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture de 2 coffrets Tableaux électrique 2 Rangées de 26 modules, 1 Inter Différentiel 63 A 30 ma Type AC,  2 Inter Différentiel 40 A 30 ma Type A et AC, 21 Disjoncteurs et 1 Disjoncteur 32 A,  2 Télérupteurs éclairage

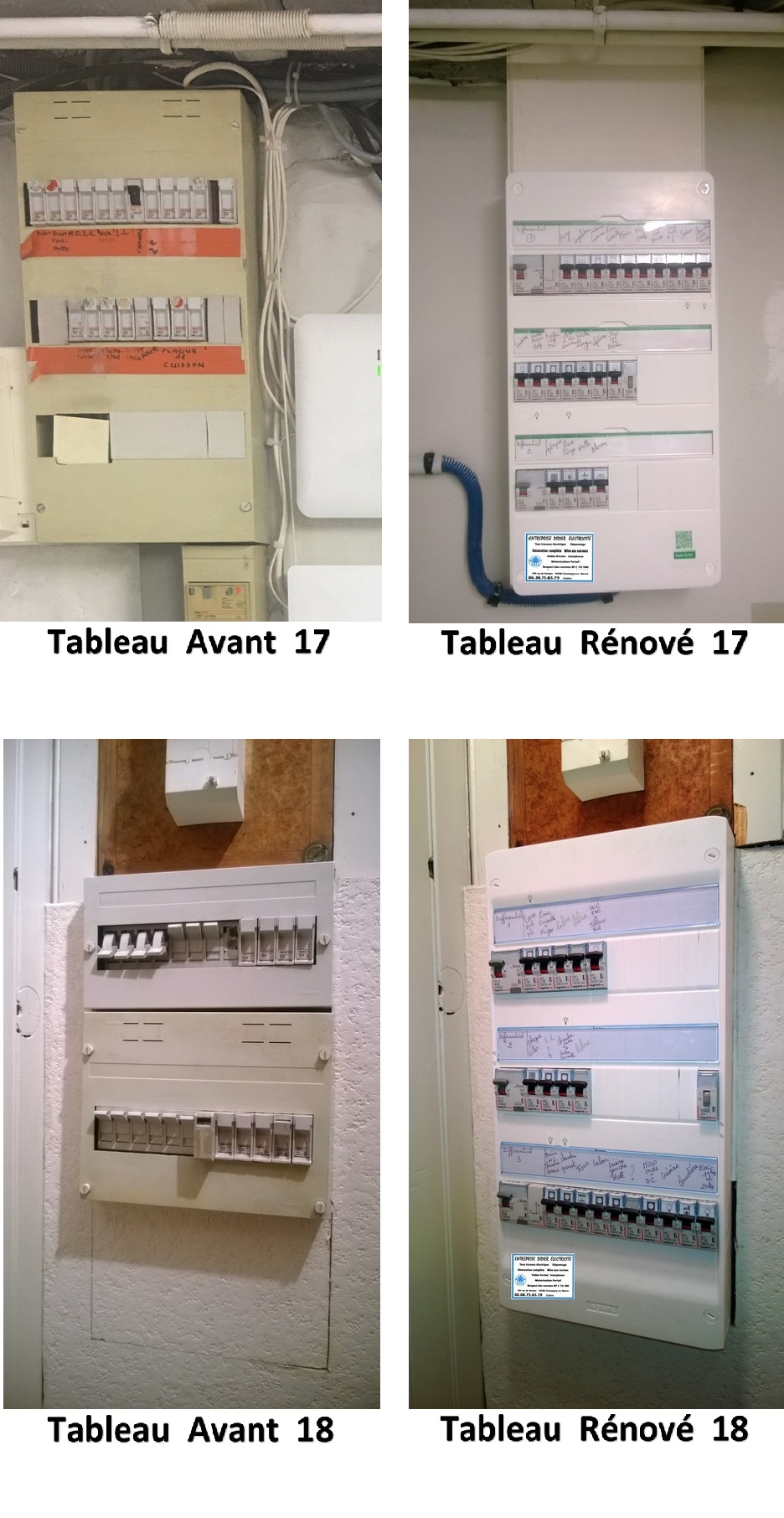

Tableau rénové  N° 17 : Prix 1130 €   (2018)

La Varenne-Saint-Hilaire Avenue Didier 94210 : Pavillon Maison F6 comprenant salle et salon, 4 chambres, salle de bains, cuisine, entrée, WC, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique 3 Rangées de 39 modules, 1 Inter Différentiel 63 A 30 ma Type AC, 1 Inter Différentiel  40 A 30 ma Type A, 20 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur éclairage



Tableau rénové  N°18 : Prix 1100 €uros    (2019)

Joinville-le-Pont Avenue Guy Moquet 94340 : Pavillon Maison F5 comprenant grande salle, 4 chambres, salle de bain, cuisine, entrée, wc, sous-sol

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Pose et fourniture d' 1 Tableau électrique 3 Rangées de 39 Modules, 1 Inter Différentiel  63 A  30 ma  Type AC, 1 Inter Différentiel  40 A 30 ma  Type AC et 1 Inter Différentiel 40 A Type A, 18 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur éclairage

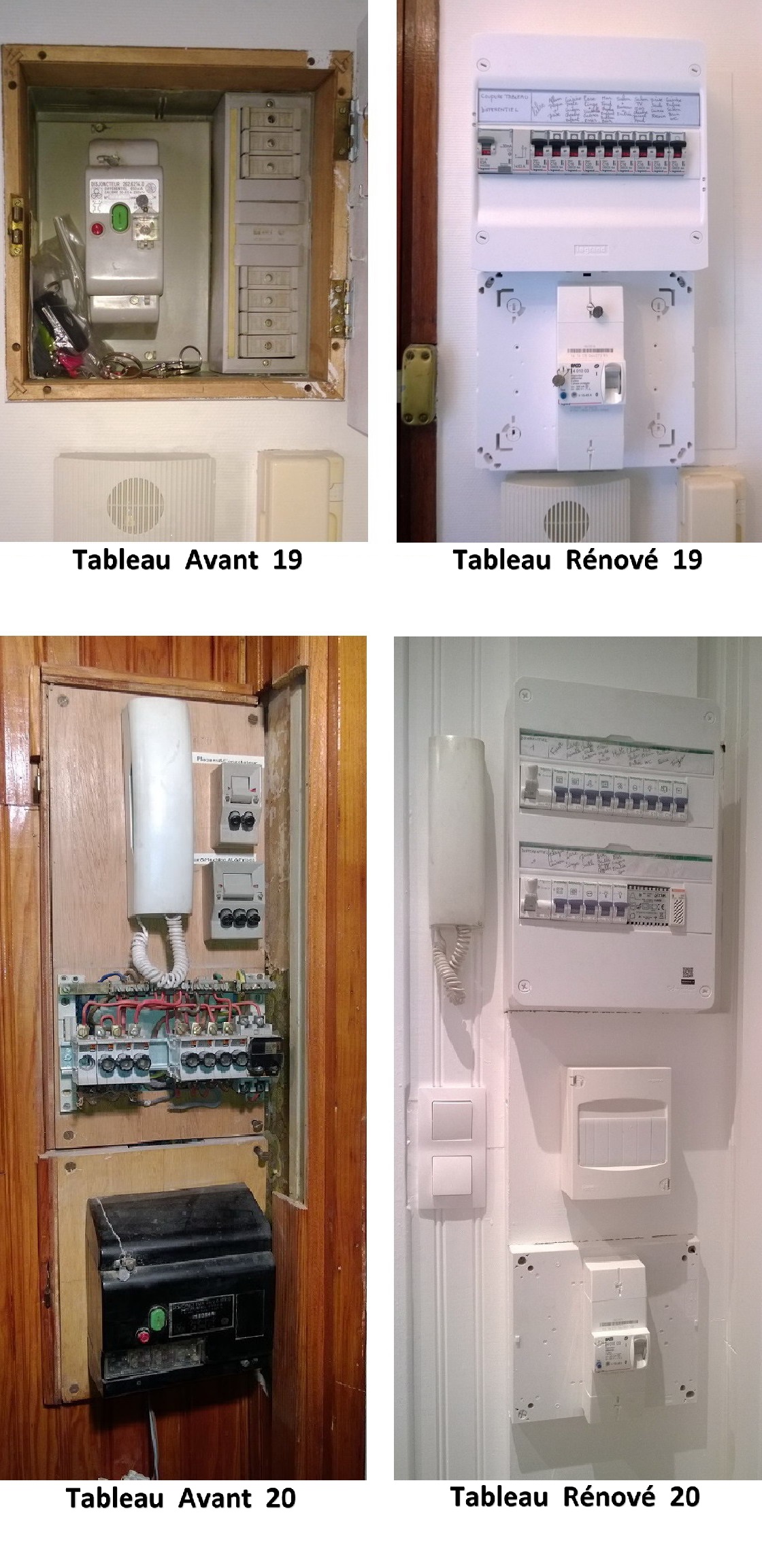

Tableau rénové  N°19 : Prix 850 €uros    (2019)

Le Plessis-Trévise 192 Avenue de la Maréchale 94420 : Appartement F3 comprenant grande salle, 2 chambre, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Remplacement de la Platine support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif, Rallongement du Cable Arrivée ENEDIS avec Flexible EBCP, Pose et fourniture d' 1 Tableau électrique 1 Rangée de 13 Modules, 1  Inter Différentiel  63 A  30 ma  Type AC, 8 Disjoncteurs et 1 Disjoncteur 32 A



Tableau rénové  N°20 : Prix 870 €uros  (2017)

Vincennes 5 Félix Fauré 94300 : Appartement F2 comprenant grande salle, chambre, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque SCHNEIDER et avec la main d' oeuvre

Remplacement de la platine support ERDF et de la Coupure Générale ERDF 15/45 Ampères 500 ma Type Sélectif, Pose et fourniture d' 1 Tableau électrique 2 Rangées de 26 Modules, 1 Inter différentiel 40 A 30 ma Type AC, 1 Inter différentiel 40 A 30 ma Type A, 13 Disjoncteurs et 1 Disjoncteur 32 A, 1 Sonnerie 12 Volts modulaire avec 1 Transfo 12 Volts modulaire, repositionnement de l' interphone

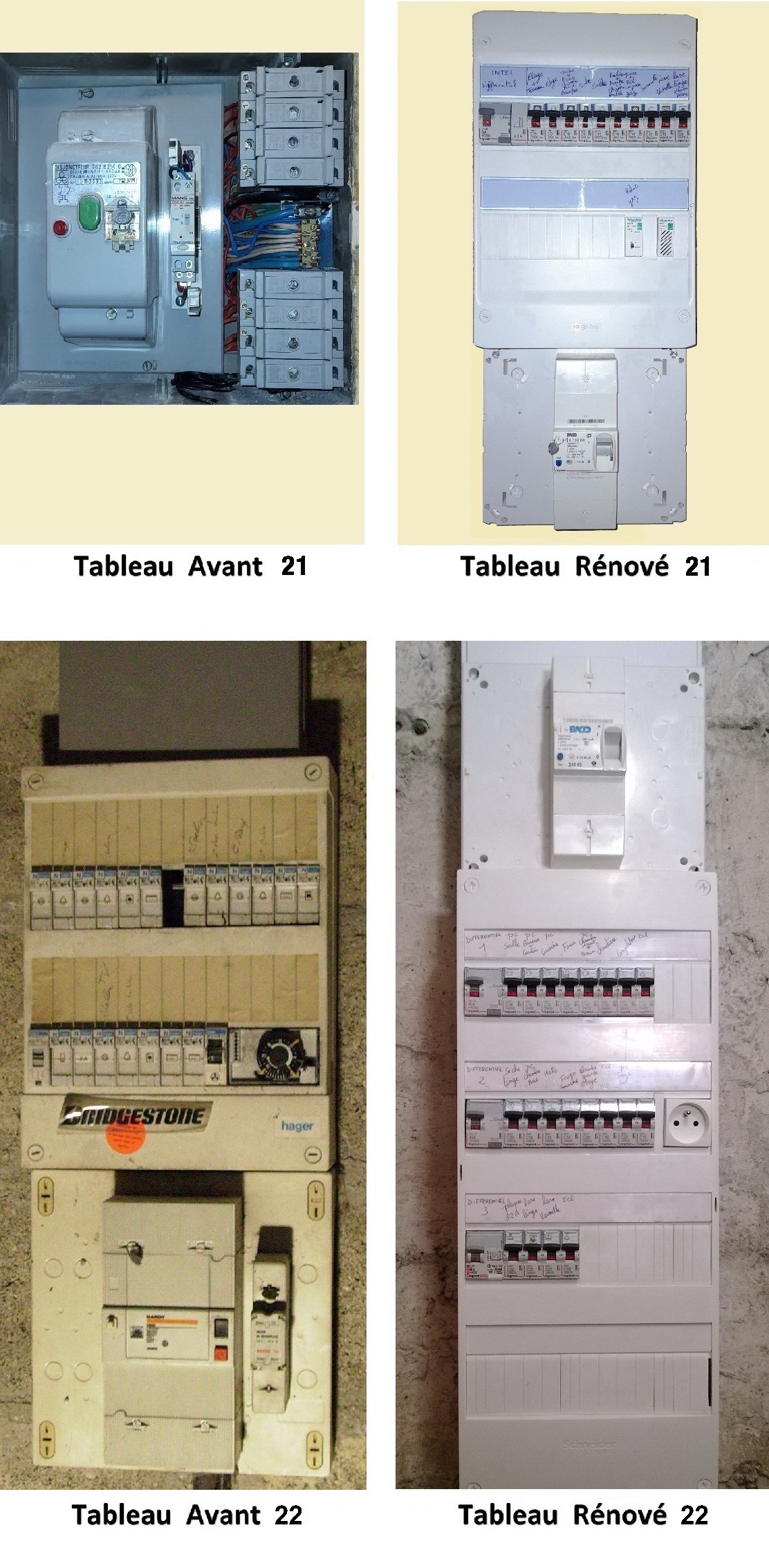

Tableau rénové  N°21 : Prix 1000 €uros   (2022)

Champigny-sur-Marne 6 Rue de la Marne 94500 : Appartement F5 comprenant grand salon, 3 chambres, 1 Chambre étage duplex, salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la Main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 30/60 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 Tableau électrique 2 Rangées de 26 modules, 1 Inter Différentiel 63 A 30 ma Type AC, 9 Disjoncteurs et 1 Disjoncteur 32 A, 1 Sonnerie Modulaire et 1 Relais 24 Volts pour sécurité Gaz



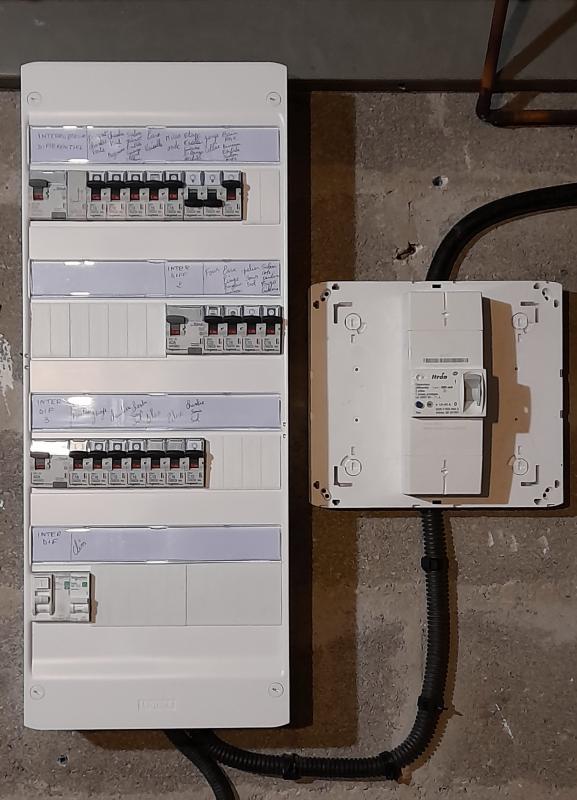

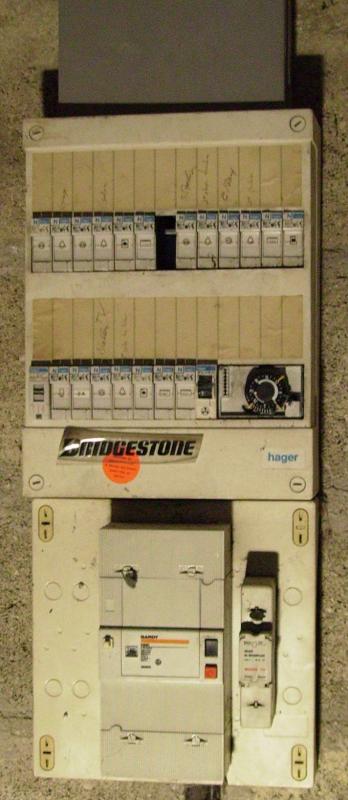

Tableau rénové  N°22 : Prix 1300 €uros   (2021)

Champigny-sur-Marne Rue de Musselburgh 94500 : Pavillon Maison F6 année 1980 sur 2 niveaux et avec sous-sol, salon, salle a manger, 4 chambres, 2 salle de bain, cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 Tableau électrique 4 Rangées de 52 Modules, 2 Inters Différentiel 40 A 30 ma Type AC, 1 Inter Différentiel 40 A 30 ma Type A et 19 Disjoncteurs et 1 Disjoncteur 32 A, 1 Prise Modulaire

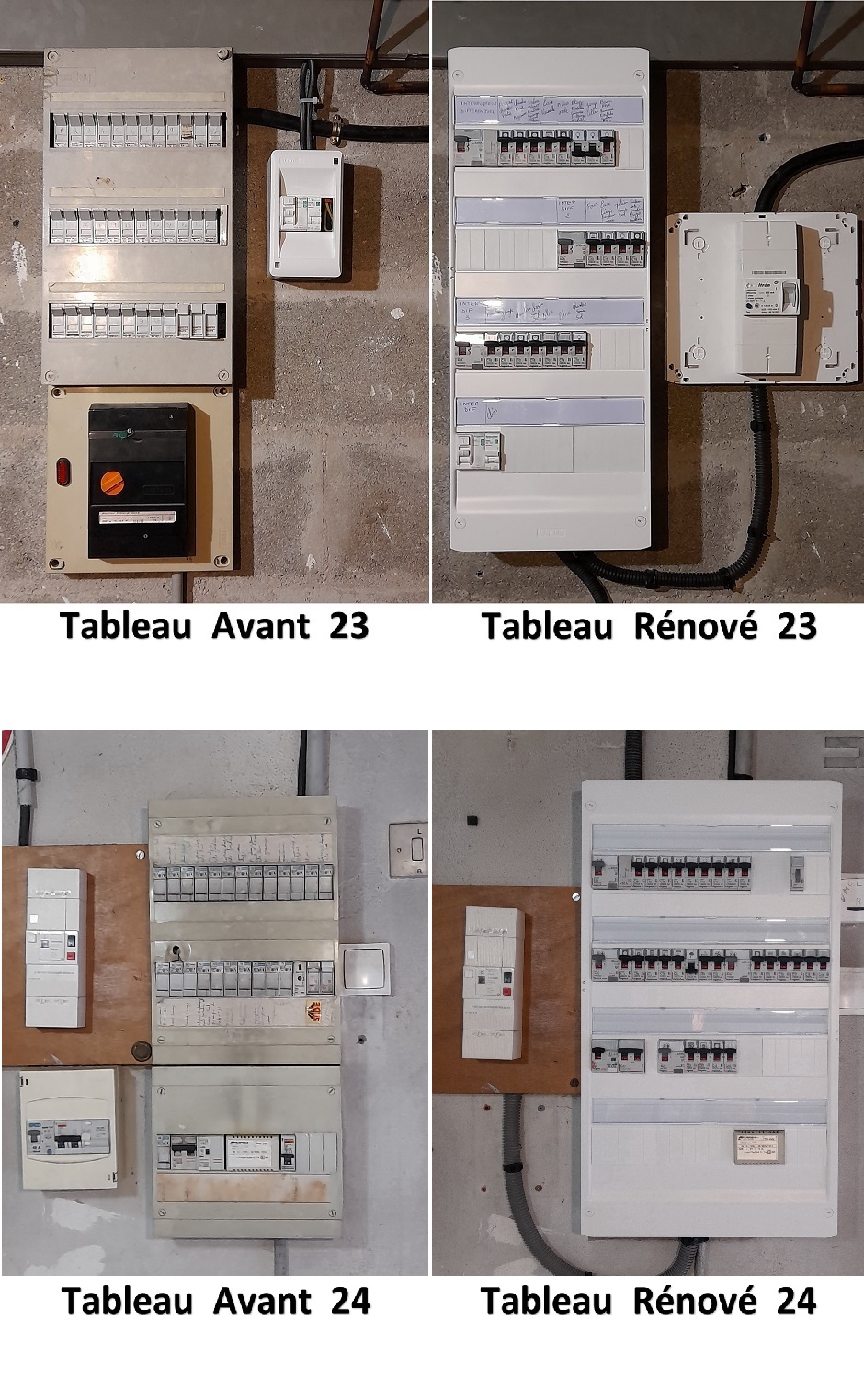

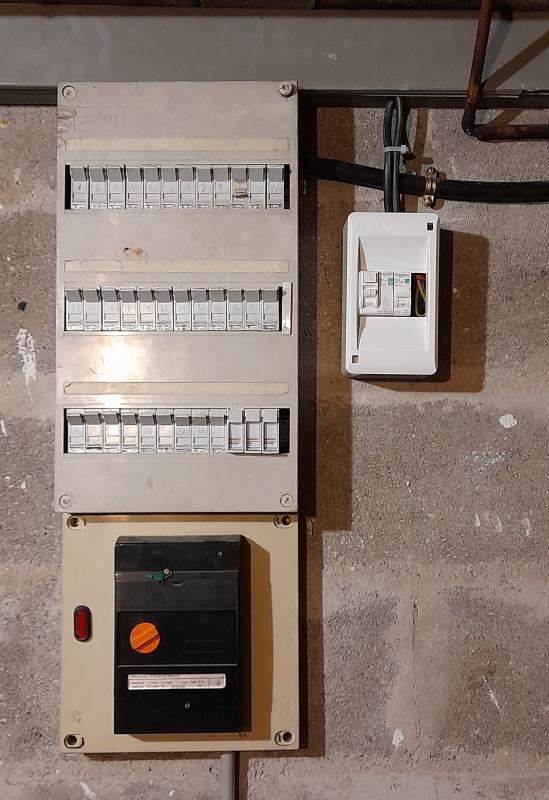

Tableau rénové  N°23 : Prix 1260 €uros    (2022)

Champigny-sur-Marne 45 Rue Diderot 94500 : Pavillon Maison F6 année 1980 sur 2 étages: Salon, salle a manger, 4 chambres a l' étage, 2 salle de bain, Cuisine, entrée, WC et avec un sous-sol aménagé : 1 Chambre, Atelier, Garage, Buanderie

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement, Déplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 coffret Tableau électrique de 4 Rangées de 52 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma Type AC, 1 Interrupteur Différentiel 40 A 30 ma Type AC, 1 Interrupteur différentiel 40 A 30 ma Type A et 18 Disjoncteurs et 1 Disjoncteur 32 A, Mise en place de la protection modulaire existante de la climatisation et regroupement dans le nouveau tableau électrique

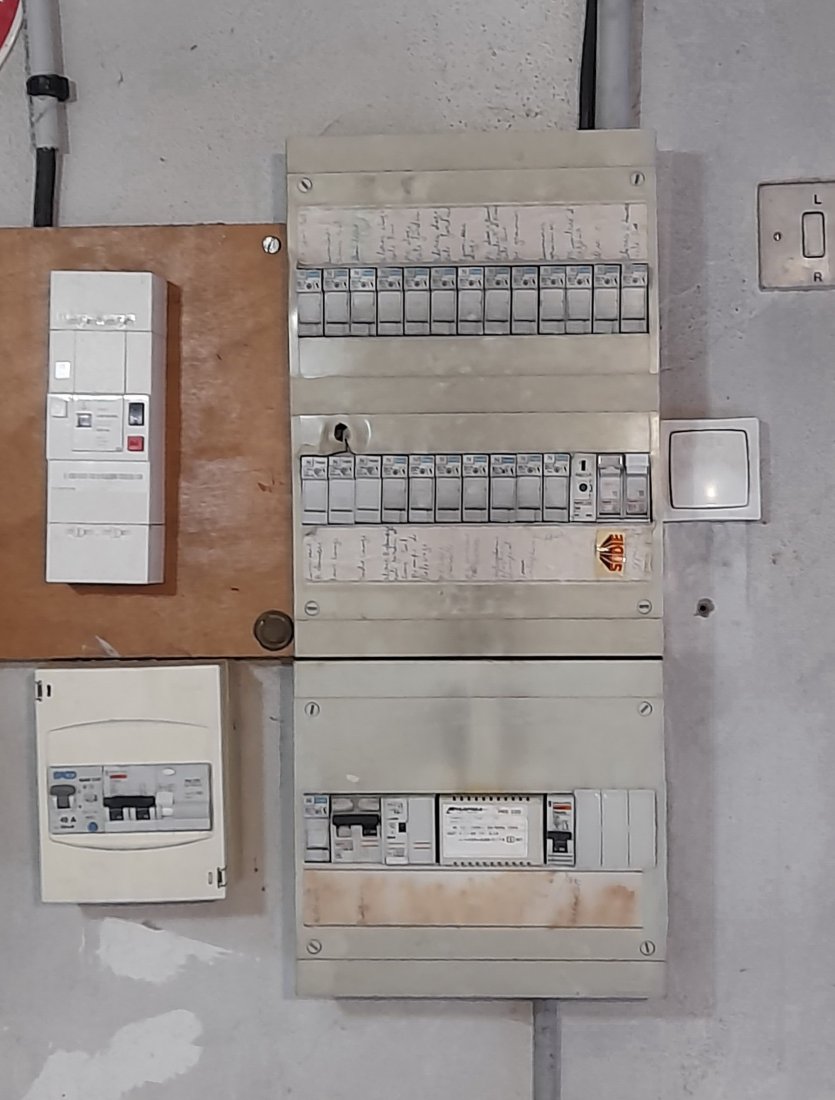

Tableau rénové  N°24 : Prix  1500 €uros    (2022)

La Varenne-Saint-Hilaire 74 Rue Marignan 94210 : Pavillon Maison F6 année 1980, RDC et 2 étages : Salon, salle a manger, 4 chambres a l' étage, 2 salles de bain, Cuisine, entrée, WC et avec un sous-sol aménagé : 1 Chambre, Garage, Buanderie

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Pose et fourniture d' 1 coffret Tableau électrique de 4 Rangées de 18 Modules soit 72 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma Type AC, 2 Interrupteurs Différentiel 40 A 30 ma Type AC, 1 Interrupteur différentiel 40 A 30 ma Type A et 26 Disjoncteurs et 1 Disjoncteur 32 A, 1 Télérupteur pour commande d' éclairage, 1 Disjoncteur différentiel pour un circuit dédié spécialisé à risque, 1 Disjoncteur Bipolaire 2 Pôles protégés pour protection câble départ vers dépendance, Remplacement du câble d' alimentation électrique entre le Disjoncteur de branchement (DB) et le nouveau Tableau électrique, Mise en place de l' ancien transfo de l' interphone existant dans le nouveau tableau électrique

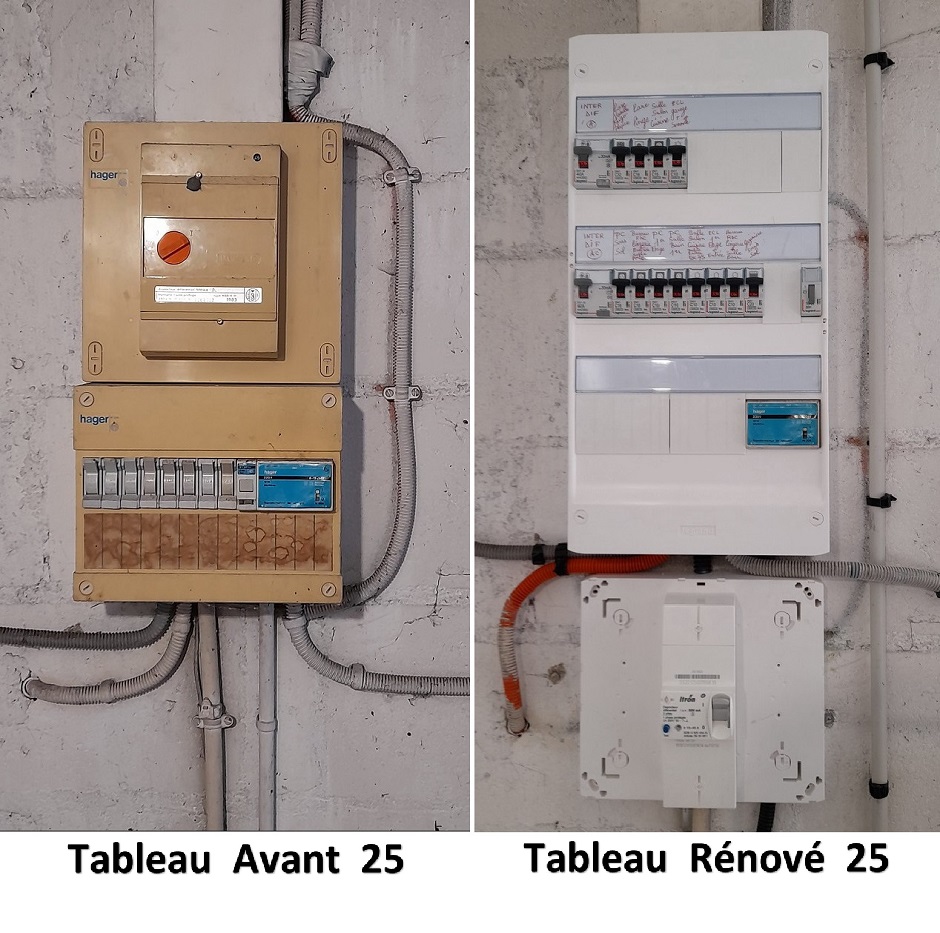

Tableau rénové  N°25 : Prix 1000 €uros   (2022)

Champigny-sur-Marne 45 Rue Diderot 94500 : Pavillon Maison F6 année 1985 sur 2 étages : Salon, salle a manger, 2 chambres a l' étage, 1 Bureau, 1 lingerie, 2 salle de bain, 1 Salle d' eau, Cuisine, entrée, WC et avec un sous-sol : Atelier, Garage, Buanderie

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 coffret Tableau électrique de 3 Rangées de 39 modules, 1 Interrupteur Différentiel 40 Ampères 30 ma Type AC, 1 Interrupteur Différentiel 40 A 30 ma Type A, et 11 Disjoncteurs et 1 Disjoncteur 32 A, 1 télérupteur commande d' éclairage, Mise en place du transfo existant de la sonnerie dans le nouveau tableau électrique

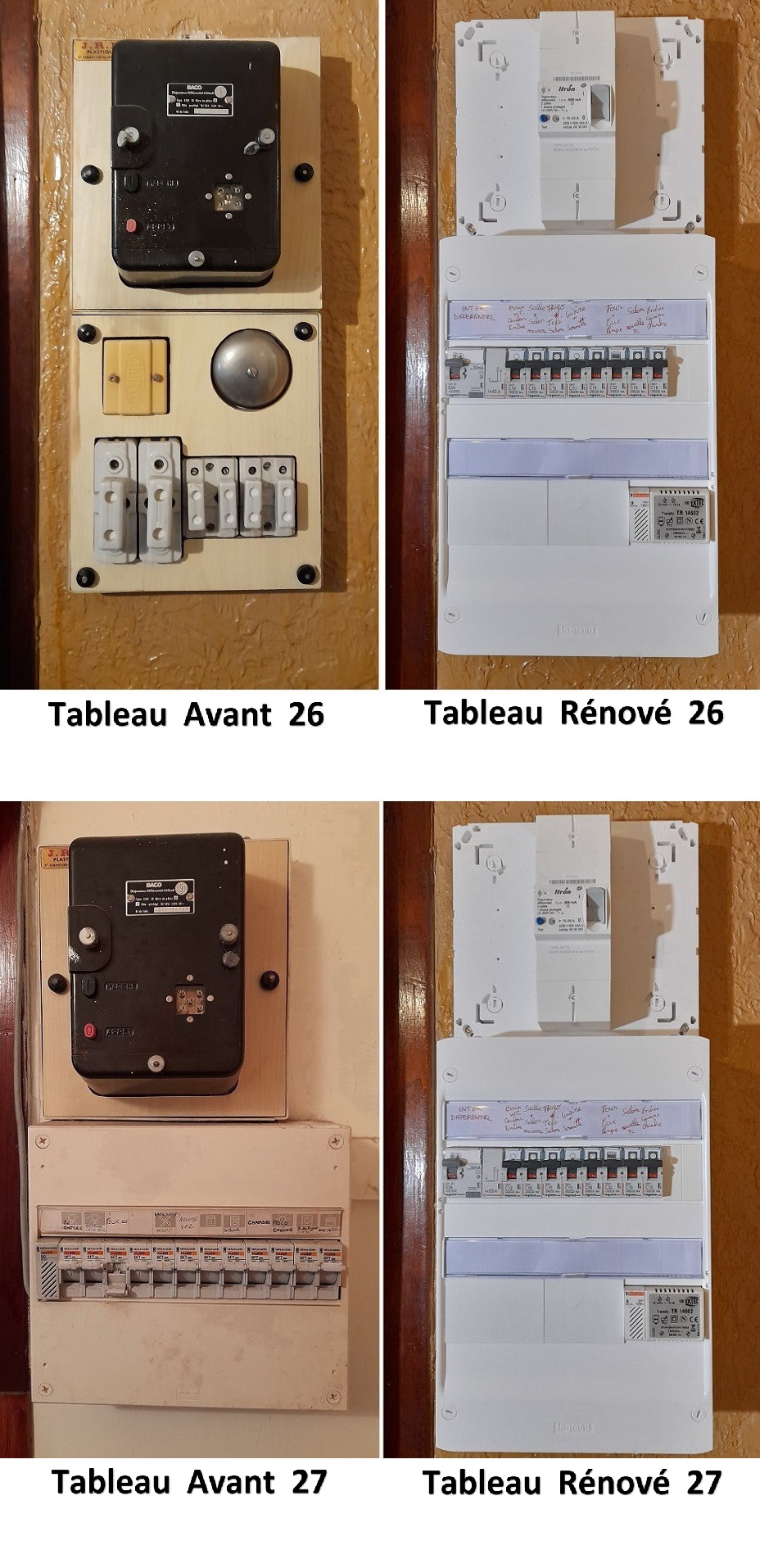

Tableau rénové  N°26 : Prix 890 €uros   (2022)

Champigny-sur-Marne 104 Rue de Musselburgh 94500 : Appartement F3 année 1968 comprenant : Salon, salle a manger, 1 chambre, 1 Salle de bain, Cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 coffret Tableau électrique de 2 Rangées de 26 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma Type AC, et 7 Disjoncteurs et 1 Disjoncteur 32 A, 1 transfo modulaire et 1 sonnerie modulaire



Tableau rénové  N°27 : Prix 1030 €uros   (2023)

Champigny-sur-Marne 104 Rue de Musselburgh 94500 : Appartement F3 année 1968 comprenant : Salon, salle a manger, 1 chambre, 1 Salle de bain, Cuisine, entrée, WC

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement de la Platine Support ENEDIS et de la Coupure Générale ENEDIS 15/45 Ampères 500 ma Type Sélectif et pose et fourniture d' 1 coffret Tableau électrique de 2 Rangées de 26 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma Type AC, 1 Interrupteur Différentiel 40 A 30 ma Type A, et 12 Disjoncteurs et 1 Disjoncteur 32 A, 1 sonnerie modulaire

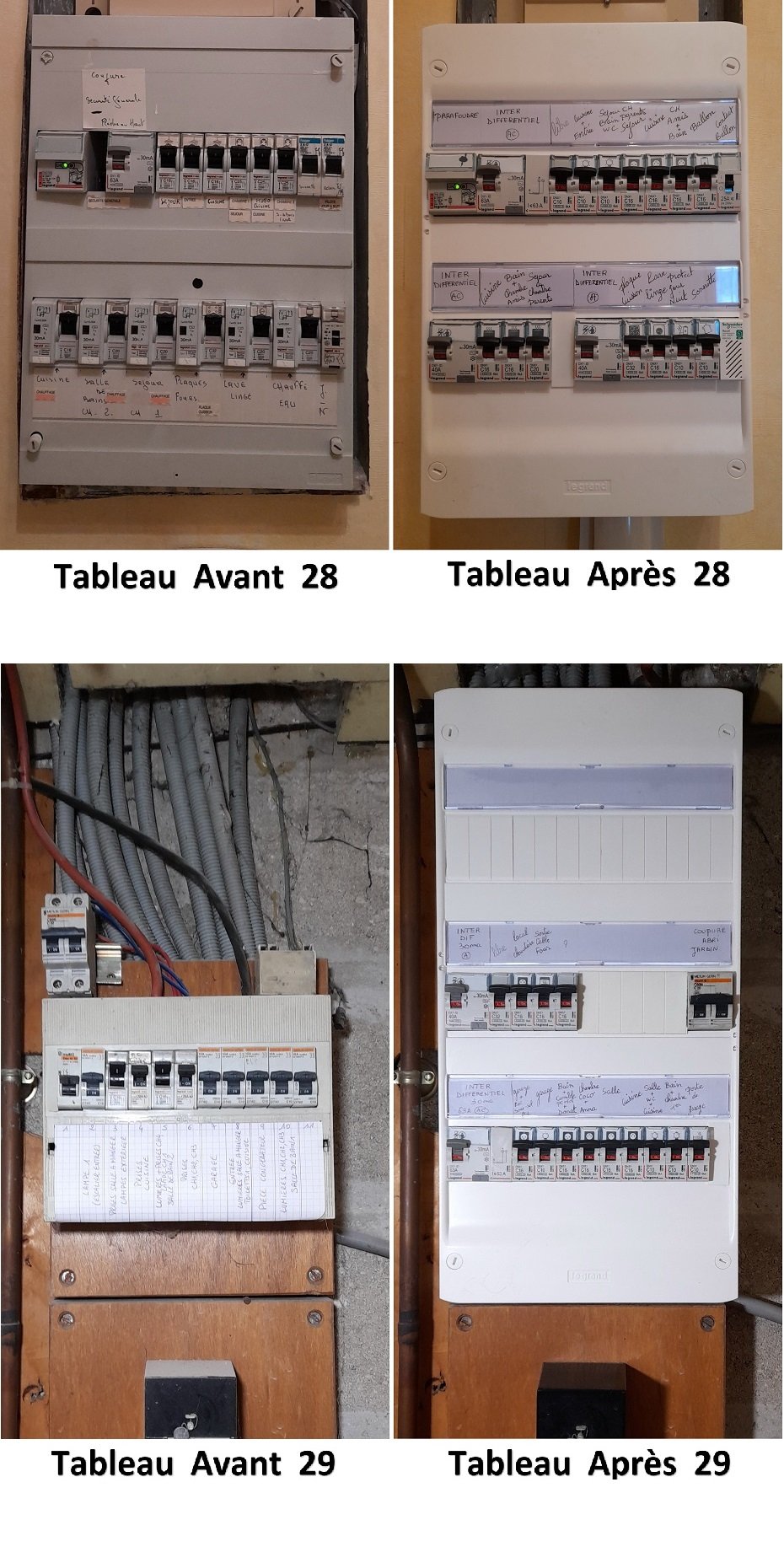

Tableau rénové  N°28 : Prix 1040 €uros   (2023)

La Varenne-Saint-Hilaire 15 Avenue Dumesnil 94210 : Appartement F4 année 1968 comprenant :  Grand Salon, 2 chambre, 1 Salle de bain, Cuisine, entrée, WC, Appartement avec Chauffage radiateur électrique  Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement et fourniture d' 1 coffret Tableau électrique de 2 Rangées de 26 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma Type AC, 1 Interrupteur Différentiel 40 A 30 ma Type AC, 1 Interrupteur Différentiel 40 A de Type A et 13 Disjoncteurs et 1 Disjoncteur 32 A, 1 sonnerie modulaire, 1 Contacteur Jour-Nuit 25 A



Tableau rénové  N°29 : Prix 950 €uros   (2023)

Champigny-sur-Marne  Rue Auguste Taravella 94500 : Pavillon Maison F6 année 1985 sur 2 étages comprenant : RDC avec Salon, salle a manger, Cuisine, WC .. Etage et combles comprenant 4 chambres, 2 salle de bain et avec un sous-sol : Garage, Buanderie

Prix Devis du remplacement du tableau électrique avec fourniture du matériels marque LEGRAND et avec la main d' oeuvre

Remplacement et fourniture d' 1 coffret Tableau électrique de 3 Rangées de 39 modules, 1 Interrupteur Différentiel 63 Ampères 30 ma de Type AC, 1 Interrupteur Différentiel 40 A 30 ma de Type A, et 12 Disjoncteurs et 1 Disjoncteur 32 A



Electricien Joinville le pont

Electricien Joinville le pont

Electricien Villiers sur marne

Electricien Bry sur marne

Electricien Le Perreux sur marne

Electricien Bry sur marne

Electricien Saint-Maur des fossés

Electricien Joinville le pont

Electricien La Varenne Saint-Hilaire

Electricien Joinville le pont

Electricien Saint-Maur-des-FossésRemplacement Tableau électrique Champigny-sur-MarneElectricien remplacement Tableau électrique Saint-Maur-des-Fossés


Norme NF C 15-100 installation Tableau électrique

ETEL : Espace Technique de Logement ?

12 ) ETEL est un emplacement du logement dédié à l' installation de tous les organes du tableau électrique et l' alimentation électrique, la protection électrique et le panneau contrôle commande obligatoire, l' espace réglementé par la Norme NFC 15-100, l' introduction de la notion d' ETEL a pour but de dissocier le volume ou espace réservé et destiné à contenir la gaine technique de logement (GTL)

L'ETEL est situé dans le logement, de préférence à proximité d’une entrée ou dans un local annexe directement accessible et l’ ETEL ne doit en aucun cas se trouver dans un local contenant une baignoire ou une douche, et doit être de dimensions minimales d' espace de 60 cm de largeur et de 25 cm de profondeur (p223)

Dans le cas d’une rénovation électrique avec réhabilitation totale avec redistribution des cloisons des locaux d’habitation anciens, pour l' installation du tableau électrique, une GTL doit être mise en place dans un espace ETEL (p223)

Pour des locaux d’habitation non raccordés au réseau public de distribution d' énergie, dont l’installation
électrique est alimentée par une source autonome de puissance < 6 kVA, la GTL et l' ETEL ne sont pas obligatoire ( p223)

L' ETEL doit se situer à plus de 10 cm d’une installation gaz, à plus de 40 cm de toute source de chaleur si elles ne sont pas isolées thermiquement et à plus de 60 cm d’un point d’eau

L’ETEL ne doit être traversé par aucune canalisation d' eau, de gaz, de ventilation, ou de chauffage, cependant les traversées horizontales de ces canalisations sont admises à condition de se trouver à moins de 30 cm du sol fini, en cas d' arrivées des conducteurs électrique par le haut

Egalement les canalisations de liquides sont autorisées en traversées à moins de 30 cm du plafond dans le cas d' arrivées des conducteurs électrique par le bas et que ces canalisations ne génèrent de contraintes ou de condensation vis a vis du matériel électrique

Gaine technique de logement (GTL)

13 ) La Gaine technique de logement (GTL) est obligatoire pour l' installation du coffret tableau électrique et de tous les équipements électriques de protection, dispositifs de commande et coffret de communication de votre maison et cette Gaine Technique Logement (GTL) doit se trouver à l'intérieur de votre habitation ou dans un local immédiatement accessible depuis l' habitation et non fermé a clef et sans avoir a passer pour l 'extérieur

L' installation sur toute la hauteur de la GTL n' est pas obligatoire dans le cas de câbles électrique d' arrivées et de départs uniquement par le haut ou uniquement par le bas.

Dans le cas d' un logement ancien existant d' habitation, la GTL n'est exigée que dans le cas de rénovation installation électrique complète et réhabilitation totale avec redistribution des cloisons du logement d'habitation.

Egalement depuis le 27 novembre 2015 l' amendement 5 de la Norme NFC 15-100 impose et introduit l' espace technique électrique d' un logement (ETEL) définissant un volume de largeur 60 cm et de profondeur 25 cm réservé et destiné a recevoir l' installation de la (GTL) comprenant le tableau électrique et dispositif de coupure d' urgence, ainsi que les arrivées et départs des circuits et du coffret des réseaux de communication

Ce volume est destiné à contenir la GTL (Gaine technique logement), qui devient la « matérialisation » des équipements installés dans l' ETEL

Panneau de contrôle et Tableau appareils de commande

14 ) Le panneau de contrôle et Tableau électrique doivent être fixé de façon sure et durable sur une surface plane réalisé avec des matériaux M0 incombustible ou équivalent Euroclasse A1 ou A2 être non métallique et non exposé aux vibrations

Lorsque qu' une plaque de plâtre avec ou sans doublage isolant est fixé sur une paroi M0 ou équivalent Euroclasse A1 ou A2 et non métallique, ce support convient également pour la fixation et l' installation de l' appareil de commande ou du panneau de contrôle

Dans le cas d' une cloison BA13, il est primordial d' assurer la rigidité de la cloison ou sera installé l' appareil de commande ou panneau de contrôle, pour que la fixation de ceux-ci puissent ce faire dans les plaques de plâtre BA13 il est imposé la superposition des plaques de plâtre BA13 et chacune des faces de la cloison doit être d' au moins 25 mm d' épaisseur ou d' au moins de 2 épaisseurs de plaque de plâtre BA13

15 ) Bac d' encastrement pour panneau de contrôle et Tableau électrique ceux-ci peuvent aussi être fixés et installé dans une armoire constitué d' un bac d' encastrement conçu à cet effet, celui-ci doit être métallique et relié a la Terre ou en matériaux synthétique, mais surtout ne doit pas être en bois

Disjoncteur de branchement d' abonné coupure d' urgence

16 ) Disjoncteur de branchement ou d’abonné doit être placé à l' intérieur du local d' habitation, les disjoncteurs de branchement doivent porter la marque NF-USE et comporter une fonction différentielle 500 ma de Type S conforme à la norme NF C 62-411 et l' accès au dispositif de coupure d' urgence ne doit pas être fermé à clef

17 ) Coupure d' urgence imposée, elle doit être placée à l' intérieur du logement, dans le cas d' une maison individuelle, elle peut être située dans un local privatif annexe attenant et communiquant directement avec la maison : par exemple le garage pour couper ou remettre le courant dans la maison (p211)

L' organe de manoeuvre du dispositif de coupure d' urgence, c'est a dire la manette du disjoncteur d’abonné, aussi appelé dispositif de coupure d’urgence, doit être située à une hauteur comprise entre 0,90 m et 1,80 m du sol fini dans le cas de logement sans décret accessibilité handicapé

La fonction de coupure d' urgence peut être assurée par l' appareil général de commande et de protection (AGCP) également appelé disjoncteur de branchement (DB) s' il répond aux conditions ci-dessus

Dans le cas de locaux d' habitation indépendants contenant des pièces principales ou de locaux d' habitation à occupation temporaire ou saisonnière : résidence universitaires, meublés de tourisme, gites communaux, les logements-foyers, doit être placé et installé dans chacun de ces locaux un  dispositif de coupure additionnel à action directe et assurant la fonction de sectionnement pour couper leur alimentation électrique (p212)

Dans le cas de décret accessibilité pour les locaux habités par des personnes handicapées ou âgées, ainsi la hauteur maximale réglementaire d' installation passe à 1,30 m pour le disjoncteur général coupure d' urgence

18 ) Disjoncteur de branchement en limite propriété dans le cas ou le disjoncteur de branchement d' abonné (DB) se trouve installé avec le compteur a l' extérieur en limite de propriété par ENEDIS ou dans un local annexe privatif ne communiquant pas directement avec l' habitation ou logement, il est nécessaire de prévoir et rajouter une coupure générale d' urgence DB disjoncteur de branchement Type 500 ma a l' intérieur du logement (p212)

Branchement pour maison individuelle

19 ) Constitution du branchement l' alimentation électrique d' une maison individuelle est réalisé avec un branchement individuel constitué par : le dispositif de raccordement au réseau public de distribution d' énergie, le coffret de coupe-circuit et de borne de téléreport, le compteur électronique intégrant le récepteur de télécommande, le disjoncteur de branchement, les canalisations électriques de liaison entre les matériels ci-dessus (p212)

20 ) Types de branchement il existe 2 types de branchement : (p213)

21 ) Branchement de Type 1, la longueur maximale de la liaison entre le dispositif de raccordement au réseau ENEDIS et le disjoncteur de branchement (DB) ne dépasse pas 30 mètres environ, alors le compteur électronique et le disjoncteur de branchement sont placés a l' intérieur de la maison

Dans ce cas de Type 1 le disjoncteur de branchement peut faire office de coupure d' urgence s'il est posé et installé conformément a la réglementation du paragraphe coupure d' urgence (p213)

22 ) Branchement de Type 2, la longueur de la liaison entre le dispositif de raccordement au réseau de distribution d' énergie ENEDIS et la maison est supérieur a 30 mètres, le compteur électronique et le disjoncteur de branchement sont placés dans un coffret en limite de propriété (p213)

Dans ce cas de Type 2 il faut installer dans la maison un dispositif général omnipolaire de coupure assurant la fonction de sectionnement de toute l' alimentation électrique de la maison, et de valeur de courant assigné au moins égal au calibre maximum du disjoncteur de branchement extérieur (p214)

Câble de Branchement individuel

23 ) Câble de branchement dans GTL de l' alimentation électrique d' une maison individuelle ou d' un logement d' habitation, dans le cas de mise en place du câble dans la GTL, le compartiment de goulotte utilisé doit être fermé par un couvercle indépendant de celui des autres compartiments, et celui-ci doit être continu au moins jusqu' au panneau de contrôle (p218)

24 ) Câble de branchement sous Conduit de l' alimentation électrique d' une maison ou d' une habitation, dans le cas de mise en place du câble sous conduit, le diamètre intérieur du conduit doit être au moins égal à 3,5 fois le diamètre extérieur d' un des conducteurs ou 1,8 fois le diamètre du câble multiconducteur extérieur (p218)

Tableau Électrique principal

25 ) Le tableau électrique de répartition doit comporter un répartiteur de Phase, un répartiteur de Neutre, un répartiteur de Terre, les dispositifs différentiels a haute sensibilité 30 ma, les dispositifs de protection contre les surintensités des circuits (disjoncteurs divisionnaires), des peignes isolés de pontage pour Phase et Neutre (p219)

Le tableau électrique doit être posé et installé à l' intérieur du logement dans la GTL qui elle même doit être placée dans l' ETEL, ce qui exclut de les placer dans les parties communes des immeubles collectifs

Le Tableau électrique qui comprend plusieurs rangées d'interrupteurs différentiels et de disjoncteurs, les manettes des interrupteurs différentiel et des disjoncteurs divisionnaires installés dans le tableau électrique doivent être situées à une hauteur comprise entre 1 m et 1,80 m maximum, aisément accessibles aux adultes, tout en étant protégées des manipulations par les enfants

Mais la hauteur minimale peut-être ramenée à 0,50 m lorsque le coffret ou tableau électrique est équipé et protégé par une porte

Dans le cas de décret accessibilité pour les locaux habités par des personnes handicapées ou âgées, ainsi la hauteur réglementée d' installation du tableau électrique est comprise entre 0,90 m et 1,30 m pour la commande des manettes des disjoncteurs du tableau électrique

Egalement la Norme NFC 15-100 impose qu'il faut installer au moins un minimum de 2 interrupteurs différentiels : le premier de 40 A Type AC et le second de 40 A Type A et de sensibilité de 30 ma, même pour un Studio et d' avoir une réserve d' espace disponible de 20 % dans le tableau électrique

26 ) Câblage des Interrupteurs différentiel, l' alimentation électrique en amont vers les interrupteurs différentiels 30 ma doit être réalisé soit au moyen de dispositifs de liaison préfabriqués verticaux (Barre de pontage, répartiteurs, Peignes verticaux), soit individuellement par des conducteurs isolés de section 10 mm2 issus des borniers répartiteurs Neutre et Phase et quel que soit le courant assigné du disjoncteur de branchement (p219)

27 ) Dispositif Différentiel à haute sensibilité (DDRHS) 30 ma, la Norme NF C 15-100 fait obligation de protéger par des dispositifs différentiels à haute sensibilité inférieur ou égal a 30 ma, l' ensemble de l' installation électrique doit comporter au moins 2 interrupteurs différentiel 30 ma

La fonction de réenclenchement automatique n' est pas autorisée pour les DDR, quelle que soit leur sensibilité, le nombre maximum de circuits autorisés par DDR est de 8 pour éviter les déclenchements intempestifs liés au phénomènes de cumul des courants de fuites

Dans le cas de d' un DDR tétrapolaire, cette limite doit s' étendre de la même réglementation par DDR installés, et non par phase du DDR tétrapolaire

Pour assurer une continuité de service de l' installation électrique lors d' un problème technique sur un DDR, les circuits d' éclairages comme les circuits prises de courant doivent être répartis sur au moins 2 DDR avec un maximum de 8 protections contre les surintensités (Disjoncteurs) sous un même DDR

Le choix de calibre du DDR se fait soit par rapport à l' amont : DDR sensibilité supérieur ou égale a l' intensité de l' AGCP, soit par rapport a l' aval : DDR sensibilité supérieure ou égale a 1 fois la somme des dispositifs de protection des circuits alimentant le chauffage direct, l' infrastructure de recharge de véhicule électrique et ballon d' eau chaude + 0,5 fois la somme des dispositifs de protection des circuits alimentant les autre usages

Pour un circuit de distribution d' alimentation d' un tableau électrique divisionnaire, le DDR à haute sensibilité 30 ma peut être installer éventuellement à l' origine de ce circuit, soit au niveau du Tableau divisionnaire, le circuit de protection du parafoudre installé a l' origine de l' installation ne doit pas être protégé par un dispositif à haute sensibilité 30 ma

Dans le cas d' ascenseur des locaux d' habitation, la protection par DDR a haute sensibilité 30 ma est exigée par la norme NF C 15-100 que pour les circuits d' éclairage et de prises de courant du local machine, du local poulie, de la gaine et de la cuvette

L' interrupteur différentiel 30 ma doit remplir 2 fonctions, une fonction manuelle de commande de mise en ou hors service de la partie installation à l' origine de laquelle il est placé et une fonction de déclenchement automatique de protection des personne

Différent Type Dispositifs différentiels résiduels

Il existe différent type de dispositif de différentiel résiduels (DDR) pour différent type d' application

28 ) Interrupteur différentiel 30 ma (DDR) de Type AC est mis en oeuvre pour le déclenchement assuré par des courants différentiels alternatifs sinusoidaux, qu' ils soient brusquement appliqués ou qu' ils augmente lentement, il sont le plus souvent utilisés

29 ) Interrupteur différentiel 40 A 30 ma Type A est mis en oeuvre pour le déclenchement assuré par des courants différentiels alternatifs sinusoidaux comme pour les AC et aussi pour les courants différentiels continus pulsés, qu'ils soient brusquement appliqués ou qu' ils augmentent lentement et il doit protéger uniquement en tout les 4 circuits suivant :

les 2 Disjoncteurs circuits spécialisés  32 A  plaque de cuisson et Lave Linge et 1 Disjoncteur circuit éclairage et 1 Disjoncteur circuit Prise de courant non spécialisés et c' est tout

Interrupteur différentiel 40 A  30 ma le câblage d' alimentation depuis bornier Phase et Neutre avec câblage filerie de section 10 mm carré

30 ) Interrupteur différentiel 63 A 30 ma Type A il pourra protéger 2 circuits de plus supplémentaires que l' interrupteur différentiel 40 Ampères de Type A

La réglementation de la Norme NFC 15-100 fixe également le maximum de circuit admissible par l' Interrupteur différentiel et impose que quelque soit l' intensité nominale de l' Interrupteur différentiel : 40 A ou 63 Ampères, le nombre de disjoncteurs associé a un Interrupteur différentiel 30 ma sera d' un maximum de 8 disjoncteurs

31 ) Interrupteur différentiel 30 ma Type F est mis en oeuvre pour le déclenchement assuré par des courants différentiels résiduels qu' ils soit appliqué soudainement ou croissant lentement, pour un circuit alimenté entre Phase et Neutre ou entre Phase et conducteur milieu mis à la terre, également courants différentiel résiduel continus pulsés superposés sur un courant continu lissé

32 ) Interrupteur différentiel 30 ma Type B est mis en oeuvre pour le déclenchement assuré comme pour le DDR de type F et en complément dans les 5 autres cas suivant : (1) de courant différentiel résiduel alternatif sinusoidaux jusqu' a 1000 Hz, (2) courant différentiel alternatif superposé sur un courant continu lissé, (3) courant différentiel résiduel continu pulsé superposé sur un courant continu lissé, (4) courant différentiel résiduel continu pulsé redressé issu d' une ou plusieurs Phases, (5) courant différentiel résiduel continu lissé qu'il soit appliqué soudainement ou augmenté lentement indépendamment de la polarité

33 ) Calcul Intensité courant assigné Interrupteur différentiel 30 ma il est imposé le calcul de l' intensité d' un Interrupteur différentiel sur une rangée d'un tableau électrique selon le principe suivant :

La somme des intensités des disjoncteurs des circuits Prises de courant et Eclairage sont a diviser par 2, additionné a la somme des intensités des disjoncteurs des circuits chauffage, Ballon d' eau chaude, Prise chargeur véhicule divisé par 1

Ce calcul ou résultat obtenu ci-dessus qui selon cette réglementation surnommé règle de l' Aval ne doit pas dépasser la valeur du courant assigné de l' interrupteur différentiel 30 ma associé a l' ensemble des disjoncteurs divisionnaires de la rangée

34 ) Disjoncteurs protection contre les surintensités tout circuit doit comporter a son origine, sur la Phase un dispositif de protection contre les surintensités par petits disjoncteurs divisionnaires

Le conducteur Neutre et le conducteur de Phase de chacun des circuits doivent pouvoir être sectionnés, en pratique cette fonction de sectionnement est assurée par les appareils de protection à coupure phase +neutre (p244)

Sont autorisés uniquement le raccordement de 2 fils de Neutre et de 2 fils de Phase maximum en sortie de chaque disjoncteur, les Fils de Neutre couleur Bleu uniquement toutes les autres couleurs sont interdites, les Fils de Phase toutes couleurs sauf le Bleu et vert-jaune, et les Fils de Terre couleur Vert-Jaune uniquement

La réglementation de la Norme électrique N FC 15-100 impose également l' installation minimum de 4 Circuits indépendant et spécialisés, le premier étant le circuit 32 A pour la plaque de cuisson, et 3 autres circuits spécialisés dédiés : Four, Lave Linge, Lave Vaisselle avec un câblage de section 2,5 mm2 sur disjoncteur indépendant de 16 ou 20 Ampères

La Norme préconise également l' installation d' autres circuits indépendant pour le Sèche Linge, Ballon d' eau chaude, Portail automatique, et sur disjoncteurs 2 Ampères  les circuits pour câblage de VMC, Alarme et Visiophone

Les disjoncteurs contre les surintensités sont obligatoires en installation électrique neuves et en grosse rénovation électrique, et les coupe-circuits ou porte-fusibles sont interdits

35 ) Disjoncteur dans le cas d' utilisation d' un fil pilote pour un ou plusieurs usages (chauffage) ce dernier doit pouvoir être sectionné soit par : (1) soit par un dispositif associé au dispositif de protection contre les surintensités (disjoncteur) du circuit concerné, (2) soit par un dispositif de sectionnement associé à l' interrupteur général de chaque usage concerné, (3) soit par un dispositif de sectionnement indépendant tel que le dispositif de protection contre les surintensités dédié a la gestion d' énergie

Lorsque le sectionnement du fil pilote est indépendant, un avertissement " Attention fil pilote à sectionner " doit être disposé sur le tableau de répartition et dans la boite de connexion de l' appareil concerné (p244)

36 ) Disjoncteurs caractéristiques des protections contre surintensités, les disjoncteurs divisionnaires à utiliser dans les locaux d' habitation sont généralement de courbe de déclenchement "C" et doivent assurer le sectionnement et également la commande coupure et fermeture en charge en service normal

Egalement est établi par la norme NF C 15-100 un tableau qui indique le courant assigné maximal des dispositifs de protection contre les surintensités en fonction de la section des conducteurs, ainsi que le nombre maximal de points d' utilisation par circuit

Dans le cas de circuits alimentant des matériels présentant un appel de courant élevé au démarrage (transformateur, pompe a chaleur) il est recommandé de mettre en oeuvre des disjoncteurs de courbe "D" (p244)

Tableau Électrique secondaire

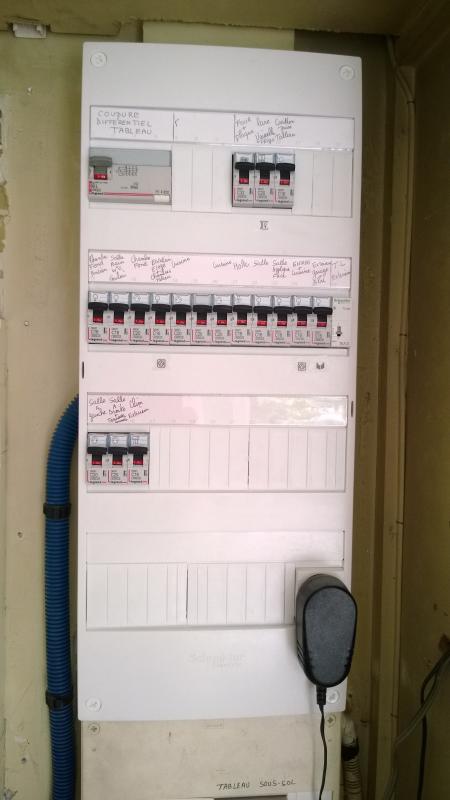

37 ) Le tableau électrique secondaire est sujet a la même réglementation d'installation de la norme NFC 15-100 que le tableau électrique principal, son installation est donc interdit dans un local contenant une baignoire ou une douche ( Volume 0, 1, 2, et volume caché), au-dessus ou au-dessous d' un point d' eau (évier, lavabo, poste d' eau), au-dessus ou au-dessous d' un appareil de cuisson, au-dessus ou au-dessous d' un appareil de chauffage

Egalement Fortement déconseillé d' installation en hors volume d' un local contenant une baignoire ou une douche, dans les voies d' escalier, le WC, placard et penderie

Lorsque le tableau divisionnaire ou secondaire est placé dans un placard, il est recommandé d' aérer ce dernier correctement et d' installer un set de rehausse dans le placard pour assurer le libre accès et rendre impossible le stockage d' objets devant les organes et manettes de commandes du tableau électrique

Mais en plus la Norme NFC 15-100 impose que l' alimentation électrique d' un tableau électrique divisionnaire ou secondaire distant du tableau électrique principal soit protégé par un Disjoncteur 2 Pôles protégés installé dans le tableau principal

Egalement dans le cas a partir de 2 Interrupteurs différentiel 30 ma installés dans le Tableau électrique divisionnaire ou secondaire, la Norme NFC 15-100 impose l' installation d' 1 Interrupteur sectionneur 63 Ampères en amont des Interrupteurs différentiel 30 ma faisant office de coupure d' urgence de proximité

La Norme NFC 15-100 précise que la section du câble d' alimentation du tableau électrique secondaire ou divisionnaire dépend de la distance et longueur du câble électrique d' alimentation allant au tableau électrique divisionnaire ou secondaire et du calibre du disjoncteur 2 pôles protégeant cette alimentation électrique et en fonction également de la puissance nécessaire pour le tableau secondaire

38 ) Obligation Installation tableau électrique secondaire l' installation de celui-ci est obligatoire dans le cas ou il n' y a pas de communication directe entre l' habitation ou est installé le tableau électrique principal et le local annexe, il faut dans ce cas prévoir un tableau électrique secondaire dans ce local annexe

Il faudra également installé un dispositif de coupure général (interrupteur sectionneur 63 A) coupant toute l' électricité du local annexe dans le cas ou soit installé au moins 2 Interrupteurs différentiel 30 ma dans ce tableau divisionnaire ou secondaire

Le tableau électrique divisionnaire sera installé selon la même réglementation d'installation de la norme NFC 15-100 que le tableau électrique principal

Section Câble Alimentation Maison ou Tableau Électrique monophasé et Triphasé

39 ) La Section du câble d' alimentation électrique monophasé pour une maison ou pour l' alimentation monophasé 240 Volts d' un Tableau électrique divisionnaire, selon la réglementation de la Norme NFC 15-100 la section du câble a mettre en place dépend de plusieurs facteurs :

La section du câble électrique a installer dépendra premièrement de la longueur du câble d' alimentation électrique installé entre le comptage et le tableau de répartition, la section du câble dépendra aussi en fonction du besoin en puissance en Kilowattheures ou bien de la puissance maximale du disjoncteur de branchement de l' habitation

Une section de câble électrique trop petite pourrais provoquer un échauffement des conducteurs électriques avec un risque d' incendie et également créer des chutes de tensions et une surconsommation sur le compteur du a l' échauffement du câble

Si la longueur du câble d' alimentation électrique en monophasé 240 volts a installer est inférieure à 34 mètres, tout va bien : pour 45 Ampères la section de câble sera de 10 mm2, pour 60 Ampères la section de câble sera de 16 mm2 et pour 90 Ampères la section de câble sera de 25 mm2

La Norme NFC 15-100 édite donc une correspondance sous forme de tableau selon les 4 critères suivant qui sont : la longueur et section du câble et la puissance et l' Ampérage, ce tableau que vous retrouvez disponible ci-dessousElectricien Consuel

Conseils Raccordement de Tableaux Electrique Logement Habitation

Calcul Courant assigné des interrupteurs différentiel 30 ma dans le cas d' Installation CONSUEL

Je vais maintenant vous expliquer dans ce premier paragraphe comment agencer un tableau électrique comme s' il s' agissait de le faire pour une Installation électrique neuve dans le cas de fourniture d' une attestation CONSUEL  .

Prenons comme exemple un logement Type F3 comprenant Salon, Chambre 1, Chambre 2 et avec 1 protection de circuit prises par chambre, Salle de bain, WC, Entrée, Cuisine avec tous les circuits disponibles spécialisés dans celle-ci et rajoutons y dans ce logement un circuit Ballon eau chaude .

Vous aurez donc besoin de 8 Disjoncteurs de 16 Ampères pour 8 circuits différents qui seront : Micro-onde, Lave Vaisselle, Frigo, Prises courant cuisine, Prises Salon, Prises Chambre 1, Prises Chambre 2, Prises Salle de bain et Entrée soit un premier calcul total intensité cumulée de 128 Ampères pour ces 8 circuits ou Disjoncteurs .

Ensuite vous aurez besoin également de 6 Disjoncteurs de 10 Ampères pour 5 circuits d' éclairages différents et 1 circuit pour la hotte soit un deuxième calcul total intensité cumulée de 60 Ampères pour ces 6 circuits ou Disjoncteurs .

Puis enfin 2 Disjoncteurs de 20 Ampères pour 2 circuits différents Four, Lave Linge soit un troisième calcul total intensité cumulée de 40 Ampères pour ces 2 circuits ou Disjoncteurs .

On obtiens donc un Total de courant assigné de 228 Ampères pour l' ensemble des Disjoncteurs a installer dans notre tableau électrique, et 1 Disjoncteur 20 Ampères pour le circuit Ballon eau chaude que nous considérerons comme étant un circuit de puissance .

Tout d' abord il faut vous informer que la Norme NFC 15-100 exige que l' interrupteur différentiel 40 Ampères de Type A prenne en compte uniquement la protection des 4 Disjoncteurs suivant : Plaque de Cuisson, Lave Linge, 1 Disjoncteur 16 A circuit Prise, 1 Disjoncteur 10 A circuit éclairage et c' est tout .

Le reste des Disjoncteurs de notre liste dont nous avons besoin d' installer seront donc a répartir sur d' autres interrupteur différentiel de Type AC, et ainsi nous allons pouvoir calculer la valeur totale de ce courant assigné nécessaire pour les interrupteurs différentiel Type AC et ainsi que leur nombre

Voici comment procéder pour le calcul, sans prendre en compte les Disjoncteurs  qui sont déjà associé avec l' interrupteur différentiel 40 A TypeA qui sont Lave Linge, Prise, Eclairage soit 46 Ampères a soustraire de 228 Ampères on obtiens la somme de 182 Ampères de courant assigné des Disjoncteurs restant a installer dans votre tableau électrique .

Donc pour connaitre la valeur de courant assigné totale des Interrupteurs différentiel c'est très simple divisons 182 Ampères par 2, c'est la règle de calcul établi et imposé par le CONSUEL nous obtenons donc 91 Ampères et rajoutons y nos 20 Ampères de Disjoncteur Ballon d' eau chaude considéré comme circuit de puissance non divisible tout comme les circuits chauffage ou circuits clim le calcul sera le même pas de division il faut garder la valeur complète pour notre calcul de courant assigné .

Pour conclure Il nous faut installer dans le tableau électrique de ce F3 pris pour exemple 111 Ampères de courant assigné total a répartir soit 3 Interrupteurs différentiel 40 A TypeAC en plus de l' interrupteur différentiel Type A afin d' obtenir sans problème le visa pour notre attestation de conformité CONSUEL

Section Câblage de l' Interrupteur différentiel 30 ma

Si la section des Fils d' Alimentation entre les Interrupteurs Différentiels 30 ma et les Borniers Phase et Neutre de votre Tableau Electrique n'est pas suffisante, cette section de fils trop petite pourra causer une surchauffe des conducteurs électriques Phase et Neutre d' ou le risque de voir fondre l' isolant de ceux-ci et de créer un court-circuit dans le cas ou les 2 fils Neutre et Phase ce toucherai, également de créer une surchauffe avec risque d' incendie du plastique en entrée des connexions et des vis de l' Interrupteur Différentiel 30 ma..

D' ou Obligation dans un Tableau électrique d' un câblage de fils d' alimentation Neutre et Phase de section 10 mm2 pour les Interrupteurs différentiel 40 Ampères 30 ma, et préconisons câblage de fils d' alimentation de section 16 mm2 pour Interrupteur différentiel 63 Ampères 30 ma ..

Je préconise le câblage des Interrupteurs différentiel et Borniers Phase et Neutre avec du fil électrique souple H07V-K avec embout de câblage, très facilement maniable, surtout en sortie du Disjoncteur de Branchement ..

Section Câblage du Disjoncteur de Branchement DB ENEDIS

La section du câble d' alimentation doit être adaptée a la longueur du Cable utilisé entre le Disjoncteur de Branchement ( DB ) ou aussi appelé Coupure Générale Logement et le Compteur Linky, cette section du Cable doit être sélectionnée en fonction de la Puissance et de l' Ampérage maximum possible du Disjoncteur de Branchement ( 45 A , 60 A ou 90 Ampères ) ..

Dans le cas de moins de 30 mètres de longueur de Cable voici les Sections correspondantes ::

45 Ampères en 10 mm2 mais je préconise 16 mm2 / 60 Ampères en 16 mm2 et 90 Ampères en Cable 25 mm2

A quoi sert un Tableau électrique ?

Le Tableau électrique a pour mission de distribuer le courant électrique vers tous les circuits électrique dont dispose votre logement d' habitation, c'est l' élément central de toute installation électrique car il répartit le courant tout en assurant la sécurité des personnes de votre domicile

La fonction de l' interrupteur différentiel 30 ma assurera la protection des personnes de l' habitation contre les contacts ou chocs électrique indirect, il coupera l' alimentation électrique automatiquement sur le circuit ou câblage en défaut

Le disjoncteur lui permet de garantir la sécurité contre les surtensions possible vers vos appareillages électrique ménager, ceux-ci se déclencheront au premier dysfonctionnement et assurerons le maintien en alimentation électrique des circuits qui ne sont pas concernés

Le tableau électrique doit être installé sur la gaine technique de logement dans l' habitation, celle-ci sera installée près de l' entrée de votre maison ou du logement pour en faciliter l' accès et couper tous les circuits en cas de départ prolongé ou de panne a identifier

La gaine technique de logement à des dimensions réglementaires de 60 cm de large et de 20 cm de profondeur, pour y loger l 'installation d' un tableau électrique qui est composé d' un coffret dans lequel viennent se loger les appareils modulaires comme les disjoncteurs, interrupteurs différentiels, général ou divisionnaires et éventuellement d' autre éléments comme le parafoudre ou un délesteur

Dans le tableau électrique ces modules permettent en dehors de leur fonction de protection des personnes contre les contacts de chocs électrique indirects ou contre les surtensions, de régler la consommation en électricité de votre foyer ou habitation

Le contacteur heures creuses qui aura pour fonction de programmer les appareils à forte consommation d' électricité aux heures les moins coûteuses, la minuterie d' éclairage ou une horloge qui éteindra automatiquement l' éclairage

Comment bien choisir son Tableau électrique ?

Le Tableau électrique a installé dépendra de la taille du logement, plus l' habitation sera grande et plus le tableau le sera aussi et également la taille du tableau électrique dépendra du nombre de modules qui seront regroupés dans votre tableau ou coffret électrique plus il y aura de prises de courant et de points d' éclairage par pièce et plus il y aura de disjoncteurs modulaires et d' interrupteurs différentiel 30 ma

Egalement d' estimer et d' évaluer votre consommation ainsi que la puissance des appareils qui seront alimentés depuis le tableau électrique, plus la puissance sera élevé et plus le tableau électrique sera important

Privilégiez le matériel de qualité en choisissant des marques reconnues comme Legrand, Schneider, Hager, utilisez les peignes de raccordement horizontaux et verticaux pour l' alimentation des interrupteurs différentiels 30 ma

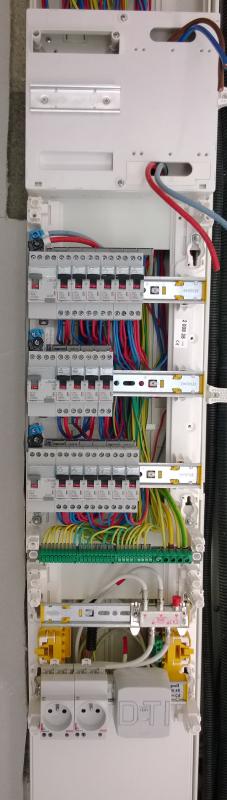

Raccordement Tableau Electrique

En premier temps une fois votre Tableau Electrique fixé, il faut mettre en place sur les rails et cabler chaque Interrupteurs Différentiel 30 ma vers les borniers Phase et Neutre ou utiliser un peigne vertical et raccorder le peigne qui alimentera l' ensemble des Interrupteurs différentiel 30 ma ..

Ensuite vient le raccordement des fils électrique des circuits de l' Installation ::

2 Solutions s'offre a vous surtout en Maison :: les fils ou câbles électriques arrivent par le haut ou bien les fils arrivent par le bas, mais en règle générale en Pavillon ou Maison individuelle le Tableau se Trouve au RDC ou au sous-sol et le câblage arrive généralement en grande partie par le haut..

Donc considérons que votre câblage arrive en grande partie par le haut, Préparez un plan de votre Tableau de mise en place des Disjoncteurs en fonction des critères suivant :: Calcul de la somme des valeurs cumulées des Disjoncteurs a Positionner dans votre Tableau électrique, du nombre de Disjoncteurs a répartir sur chaque Interrupteur différentiel de Type AC en sachant comme vu en début de page que celui 40 A Type A prendras en charge le 32 A, le Lave linge et 1 circuit 10 A et 1 circuit 16 Ampères ..

Votre plan de pose des Disjoncteurs étant établi, positionnez tous le câblage vers le haut, Démêlez vos fils électrique et il faut commencer a câbler le Tableau électrique par la Rangée la plus basse, ceci afin d' éviter de vous gêner pour le passage des fils entre rangées et vous n' aurez pas besoin de passer par les fils déjà mis en place sous les disjoncteurs pour les autres rangées ..

Continuez ainsi avec la pose et raccordement de la rangée située juste au dessus, les fils arrivant par le haut viendront au dessus sans avoir a croiser les fils électrique déjà raccordés ..



Electricien Joinville le Pont

Electricien Bry sur marne

Electricien Saint-Maur des fossés

Electricien Champigny sur marne

Electricien Nogent sur marne

Electricien Villiers sur marne

Electricien Le Plessis-Trévise

Protection Para Foudre dans Tableau électrique

01 ) Protection Para foudre installation obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 qui précise dans quel cas la mise en oeuvre de parafoudre est obligatoire, cela dépend : de la densité du foudroiement Ng du lieu de l' installation électrique

02 ) Protection Parafoudre de Type 2 il sont installés en tête de l' installation électrique et la Norme NFC 15-100 les rends obligatoires dans les départements suivant :

Ain, Alpes haute Provence, Alpes maritime, Ardèche, Bouche du Rhône, Corse du sud, Dordogne, Doubs, Drôme, Gard, Gironde, Haute Corse, Haute Loire, Haute Savoie, Haute Alpes, Hérault, Isère, Jura, Landes, Loire, Lot et Garonne, Lozère, Puy de Dôme, Pyrénées Orientale, Rhône, Saône et Loire, Savoie, Var, Vaucluse

03 ) Protection Para foudre, En Ile de France pas d' obligation pour les départements 95, 92, 93, 91, 78, 77, 94 et les villes ou communes comme Champigny-sur-Marne, Chennevières-sur-Marne, Saint-Maur-des-Fossés, La Varenne-Saint-Hilaire, Joinville-le-Pont, Nogent-sur-Marne, Le Perreux-sur-Marne, Bry-sur-Marne, Villiers-sur-Marne, Le Plessis-Trévise, Ormesson-sur-Marne car les conditions de foudroiement sont inférieures aux conditions AQ2 prévu dans la Norme

04 ) Protection Para foudre NON obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 pour les départements suivant :

Aisne, Allier, Ardennes, Ariège, Aube, Aude, Aveyron, Territoire de Belfort, Calvados, Cantal, Charente, Charente-Maritime, Cher, Corrèze, Côte-d'Or, Côte-du-Nord, Creuse, Deux-Sèvres, Essonne, Eure, Eure-Et-Loir, Finistère, Gers, Haute-Garonne, Haute-Marne, Haut de Seine, Haute-Vienne, Ile et Vilaine, Indre, Indre-et-Loire, Loir-et-Cher, Loire-Atlantique, Loiret, Lot, Maine-et-Loire, Manche, Marne, Mayenne, Meurthe-et-Moselle, Meuse, Morbihan, Moselle, Nièvre, Nord, Oise, Orne, Paris, Pas-de-Calais, Pyrénées-Atlantiques, Haute Pyrénées, Rhin, Sarthe, Seine-Maritime, Seine et Marne, Seine-Saint-Denis, Somme, Tarn, Tarn et Garonne, Val de Marne, Val-d'Oise, Vendée, Vienne, Vosges, Yonne, Yvelines

05 ) Foudre : quels sont les risques encourus ? Dans la plupart des cas aujourd'hui encore notre réflexe est de débrancher les appareils électriques dés que le tonnerre retentit, en effet car lorsque la foudre tombe au sol ou sur les habitations ou sur les installations électrique, elle crée un courant très important qui fait augmenter la tension du réseau électrique

Si cette surtension est importante et que vos appareils électrique ménager ou autres ne sont pas protégés, ce phénomène peut fortement les endommager, voire les détruire, il est donc impératif que la foudre soit captée en amont pour la détourner du réseau électrique vers la Terre

Lorsque cela n' est pas possible, ce sont des dispositifs appelés parafoudres qui prennent le relai, car les dégâts occasionnés par la foudre peuvent avoir des conséquences très onéreuses

06 ) Raccordement à la Terre une obligation la première chose à savoir afin de protéger ses appareils électriques ménager conte une surtension lié a la foudre est de relier son réseau électrique à la Terre, et dans le cas de bâtiments a structure ou charpente ou toiture métallique ceux-ci doivent être reliés a la terre avec un conducteur de couleur vert-jaune allant sur le bornier de terre principal du Bâtiment

Obligatoire depuis 1969 pour les constructions réalisées a partir de cette date, chaque bâtiment doit comporter une prise de Terre, pour reconduire les fuites de courant vers le sol de manière optimale, il est donc défini une valeur de mesure de résistance de prise de terre maximal de 100 ohms, facilement mesurable par un électricien avec un appareil de mesure spécifique

07 ) Densité de foudroiement (Ng) elle est définie par le nombre d' impact de foudre par an et par Km2 dans une région, et lorsque elle dépasse 2,5 le parafoudre est obligatoire, et entre 1,5 Ng et 2,5 Ng on établi des risques moyens et en dessous de 1,5 Ng sont établis des risques faibles

08 ) Niveau de kéraunique (Nk) il traduit le nombre de jours d' orage par an, un niveau kéraunique inférieur a 25, place une habitation en zone AQ1, au delà de 25 la zone intègre la classification AQ2

Lorsqu’un logement est situé en zone AQ2 et que l’alimentation électrique est entièrement ou partiellement aérienne, alors le tableau électrique doit intégrer au moins un parafoudre : d' ou le tableau 44B de l 'amendement 1 ci dessus établi par la Norme NFC 15-100

09 ) Dérogation Installation parafoudre il est établi selon la norme NFC 15-100, que lorsque la ligne d' alimentation électrique est entièrement enterrée, alors les habitations de régions AQ2 sont dispensées d' installation de parafoudre à condition qu' aucun matériel nécessaire à la sécurité des personnes ne soit relié au réseau électrique

Ainsi donc même avec une ligne d' alimentation électrique enterrée les logements ou bâtiments avec des équipements médicalisés, des alarmes incendies, ou anti-intrusion fonctionnant a l' électricité doivent avoir au moins un parafoudre

Egalement si une habitation est équipée d' un paratonnerre, alors un parafoudre devra obligatoirement être installé dans le tableau électrique et peu importe la région concernée

10 ) Différents Types de Parafoudre il existe différents type de parafoudre le parafoudre de type 1 c'est celui qui est conseillé pour les habitations équipées d' un paratonnerre hors zone AQ2, et le parafoudre de type 2 qui aura la préférence d' un électricien professionnel si vous vivez dans un département AQ2

Enfin le parafoudre de type 3 il est installé en complément du parafoudre de type 2, il est dédié à la protection de la ligne téléphonique, mais aussi des appareils multimédia et de l' équipement informatique particulièrement sensible à la surtension

11 ) Qu' est-ce que la fonction d' un Parafoudre, si votre habitation est dans un rayon proche d' un éclair, il se peut que cela provoque des dégâts sur vos équipements électrique, qui pourrais griller en un quart de seconde, donc pour anticiper ce problème, l'installation d' un parafoudre dans le tableau électrique est nécessaire

Grâce à ce module aussi appelé parasurtenseur ou parafoudre celui-ci créera un barrage et redirigera la décharge électrique directement vers la Terre

12 ) Comment installer un Parafoudre dans un tableau électrique, la règle d' or coupez complètement le courant sur l' alimentation générale et abaissez tous les interrupteurs différentiel 30 ma en position Off avant d' ouvrir le capot du tableau électrique

Trouvez le premier interrupteur différentiel en tête et le plus proche de la Barrette de terre du tableau électrique, enlevez les deux fils d' alimentation de neutre et de phase afin de couper la liaison alimentation allant vers l' interrupteur différentiel 30 ma, poussez tous les modules sur la droite pour faire de la place pour positionner le parafoudre

Placez clipser sur le rail DIN le parafoudre à la place ou était l' interrupteur différentiel, connectez les fils de Neutre et de phase sur l' entrée du parafoudre, insérez  2 bouts de peignes Neutre et Phase entre les bornes de sortie du parafoudre et bornes de l' entrée de l' interrupteur différentiel 30 ma, laissez tel que les peignes modulaires alimentant les disjoncteurs en sortie de l' interrupteur différentiel 30 ma

Puis raccordez le parafoudre à la terre par le biais d' un fil conducteur de terre vert-jaune de 50 centimètres de long maximum sur le bornier de terre du tableau électrique, la section de fil de cette liaison doit être la plus grosse possible

Votre Electricien réalise toutes les interventions suivantes

Pour conclure votre électricien réalise toutes les prestations suivantes : remplacement tableau électrique pas cher, brancher installer un tableau électrique, remplacement installation coupure générale d' urgence, remplacement disjoncteur de branchement, installation disjoncteur d' abonné logement, installation câblage tableau principal

Installation platine support de comptage, remplacement disjoncteur général Installation disjoncteur différentiel, pose disjoncteur principal, installation coffret armoire électrique, Création installation tableau secondaire ou divisionnaire, remplacement compteur tableau électrique, tableau électrique avec porte, remplacement tableau électrique avec fusible, installation tableau électrique appartement, électricien remplacement tableau électrique Saint-Maur-des-Fossés, remplacement tableau électrique à plomb

électricien tableau électrique bruit bourdonnement, tableau électrique bruit continu, tableau électrique fait du bruit, électricien tableau électrique qui saute, électricien pour tableau électrique, électricien tableau électrique au norme

Mise en place disjoncteur modulaire, installation minuterie ou télérupteur éclairage, délesteur tableau électrique, pilotage chauffage tableau électrique, installation domotique, branchement tableau électrique, installation contacteur jour-nuit, installation minuterie éclairage escalier, installation transfo modulaire sonnerie, mise en place gaine technique de logement, installation tableau annexe dépendance

Recherche de panne tableau électrique, dépannage intervention tableau électrique pas cher, dépannage d' urgence tableau électrique pas cher, dépannage coupure de courant, panne alimentation tableau électrique, panne disjoncteur ne remonte plus, interrupteur différentiel ne remonte plus, électricité disjoncteur qui saute, dépannage circuit électrique, dépannage court circuit, remplacement de fusible tableau électrique, problème de coupure de courant, surtension tableau électrique, surcharge incendie tableau électrique

Dépannage circuit éclairage, dépannage circuit prise de courant, court-circuit tableau électrique, problème peigne modulaire tableau électrique, installation peigne d' alimentation vertical tableau électrique, dépannage bornier neutre et phase, circuit chauffage électrique, dépannage circuit ballon d'eau chaude, panne fils électrique, fils électrique brulé, liaison équipotentielle tableau électrique, équilibrage de phase tableau électrique, disjonction disjoncteur abonné, recherche de défaut d' isolement, mesure vérification contrôle de mise à la terre

Remplacement interrupteur différentiel 30 ma, installation interrupteur différentiel 30 ma, mise en sécurité d' un tableau électrique, pose interrupteur différentiel 30 ma dans tableau électrique, installation disjoncteur divisionnaire, mise à la terre tableau électrique de répartition, installation compteur électrique, installation protection différentiel dans tableau électrique, branchement interrupteur différentiel 30ma

interrupteur différentiel disjoncte, déclenchement intempestif interrupteur différentiel, interrupteur différentiel impossible à réarmer, interrupteur différentiel ne remonte pas, disjoncteur bouton noir ne s' enclenche pas

fourniture délivrance attestation de conformité, attestation de conformité jaune, diagnostic tableau électrique, contrôle diagnostic tableau électrique, tableau électrique Legrand

électricien tableau électrique combien de disjoncteur par rangée, installation tableau électrique dans cuisine, tableau électrique déporté, installation tableau électrique dans une chambre, tableau électrique étanche, installation tableau électrique encastrable, électricien tableau électrique en triphasé, électricien tableau électrique fusible remplacer par disjoncteur, électricien tableau électrique grésille, électricien tableau électrique hauteur, électricien tableau électrique ile de France, électricien tableau électrique installation prix, prix remplacement interrupteur différentiel, électricien tableau électrique Joinville-le-Pont, électricien tableau électrique Bry-sur-Marne, électricien tableau électrique maison individuelle, tarif électricien tableau électrique, électricien tableau électrique val de marne, tableau électrique au norme, alimentation tableau électrique, tableau électrique à refaire prix, branchement tableau électrique, pose bornier raccordement tableau électrique,

AMENDEMENT 5 NORMES XPC 16-600 CONSUEL VISIOPHONE CHAUFFAGE TABLEAUX Électrique Tarifs MOTORISATION PORTAIL ECLAIRAGE RÉNOVATION ÉLECTRIQUE Electricien Bry-sur-Marne Electricien Saint-Maur-des-Fossés NORME NF C 15-100
Mentions légales et confidentialité Sommaire
N° Siret : 535 063 879 00014
