Dépannage électrique : 26 Conseils pour trouver une Panne électrique

Dépannage Tableau électrique

Dépannage électricité Installation électrique

Conseils Dépannage électrique

Dépannage Electricité Panne Electrique

Tous Travaux d' électricité générale    Tél  :  06 08 75 65 79

Cette page électricien Saint-Maur-des-Fossés dépannage électricité va vous aider à résoudre ou à trouver le défaut de votre Installation électrique, et dans ce cas solutionner votre dépannage d' électricité vous-même, évitant ainsi notre intervention :

Car avant tout la meilleure façon de trouver en 1 heure ou rapidement un défaut créant une panne électrique dans votre Installation électrique : Est de privilégier la constatation c' est à dire dans quelle situation ou circonstance ce produit le problème, par exemple ( le jour ou la nuit, quant' il pleut ou qu' il fait froid, lorsqu' on actionne un interrupteur d' éclairage ou qu' on utilise un appareil électrique ménager, etc....)

Le visuel regarder si des fils électrique ou des appareillages ne vous semble douteux, et la réflexion et l' expérience d' un Électricien professionnel qui avec ces quelques constatations auras déjà trouvé la solution à votre problème ..

Mais pour cela, il faut appliquer mot pour mot chaque étape de ce Texte , et si un mot ou un Therme n' est pas compréhensible vous pouvez trouver sa signification dans les autres rubriques ou pages de ce Site..

Dépannage des défauts constatés de votre Installation électrique :

01 ) Vous n' avez plus du tout de Courant

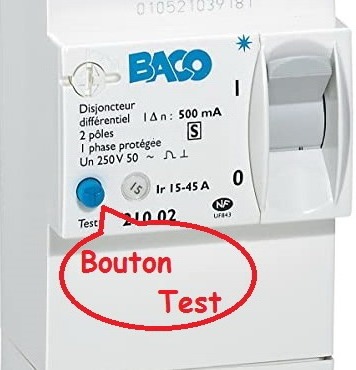

La première chose à faire est d' appuyer sur le bouton de Test marqué T sur le Disjoncteur différentiel coupure générale d' urgence ERDF 500 ma, il doit se déclencher s' il ne le fait pas c' est qu' il n' y a plus de courant électrique délivré par votre fournisseur d' énergie et pour en être sur regarder alors dans le cas d' un compteur électrique Linky si l' affichage sur celui-ci est éteint complètement

Ou s' il indique l' un des 2 messages possibles suivant et lequel 1* " puissance dépassé " ou 2* " contactez votre fournisseur " dans le cas 1*  il suffit de réarmer le compteur Linky en appuyant 3 secondes sur le bouton + de celui-ci en ayant auparavant éteint plusieurs appareils électrique afin de faire baisser la consommation d' énergie électrique actuelle.

Plus bas dans cette page paragraphe M ) vous trouverez toutes les explications concernant le compteur Linky

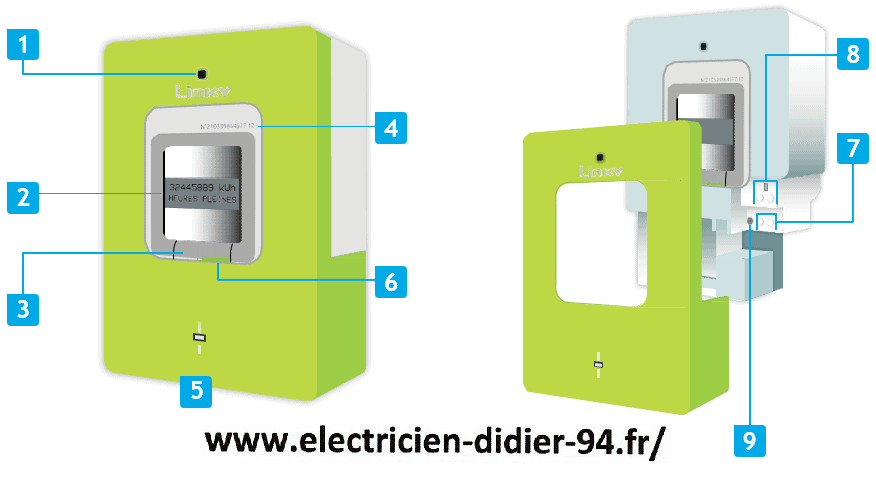

Dans le cas où vous auriez encore un ancien compteur SAGEM qui se trouve soit chez vous ou sur le palier dans la colonne montante ERDF :

Si après avoir appuyé sur le bouton de test marqué T sur le disjoncteur d' abonné coupure générale ERDF 500 ma celui ne se déclenche pas et que sur le compteur électronique SAGEM en appuyant sur la touche sélection ou défilement  qu' aucun affichage sur le compteur n' apparais, je vous conseille d' appeler votre fournisseur d' énergie.. ( défaut de payement ou alors vous n' avez pas validé votre demande de fournisseur d' énergie dans une période de moins d' 1 mois )

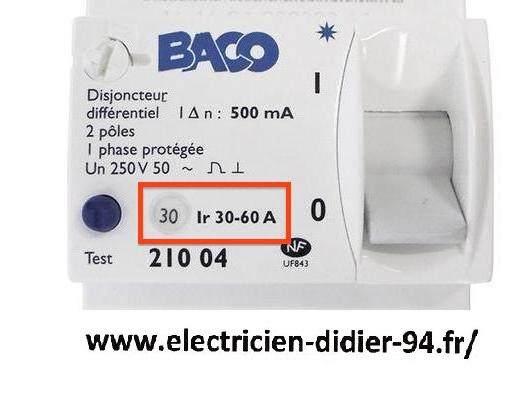

02 ) Disjoncteur Général 500 ou 650 ma ( ERDF ) c' est déclenché et ne veut plus se réarmer

Attention il se peut aussi que votre Disjoncteur Général ERDF ne veuille pas remonter ou se réarmer à cause de sa sensibilité et également de la charge actuelle consommée par tous les appareils électrique branchés sur votre Installation électrique, N' insister pas vous allez échauffer la bobine thermique interne du Disjoncteur Général et vous n' arriverez jamais a le réarmer.

Délestez tous les circuits électrique divisionnaires de votre installation électrique pour cela baissez tous les Disjoncteurs ou portes fusibles dans le Tableau électrique puis réarmez votre Disjoncteur Général ENEDIS il doit pouvoir maintenant s' enclencher, puis remonter ensuite les disjoncteurs ou portes fusibles du Tableau de répartition électrique .

03 ) Disjoncteur Général 500 ou 650 ma ( ERDF ) de votre Installation électrique se déclenche a tort

 1 ) La Première chose à vérifier est votre consommation d' énergie en puissance ou en Ampérages , quelle ne soit pas supérieure au réglage calibrage de la coupure ou Disjoncteur générale logement, car pour un réglage a 30 A du Disjoncteur de branchement ENEDIS si vous utilisez en même temps les équipements électrique tel que : Plaque de Cuisson , Lave-Linge ou Sèche-Linge avec Four celui-ci se déclenchera c' est normal..

 2 ) Vous n' avez pas de différentiel 30 ma dans votre Tableau électrique , c'est donc le Disjoncteur d' abonné général 500 ma ENEDIS qui fait office de protection différentielle dans votre Installation électrique

 ( Voir Conseils et solutions dans paragraphe D )


04 ) Interrupteur Différentiel 30 ma qu' il soit de 40 A ou 63 Ampères de votre Installation électrique se déclenche a tort

Vous avez un défaut de fuite de courant ou tension ( d' isolement ) vers des masses ou Terre qui déclenche a tort soit l' Interrupteur Différentiel 30 ma de votre Tableau électrique soit le général ENEDIS 500 ma de votre logement et vous ne pouvez plus l' enclencher vers le haut, Il redescend systématiquement..

N' Insistez pas vous allez surchauffer la bobine Thermique interne du différentiel et vous ne pourrez plus remonter celui-ci

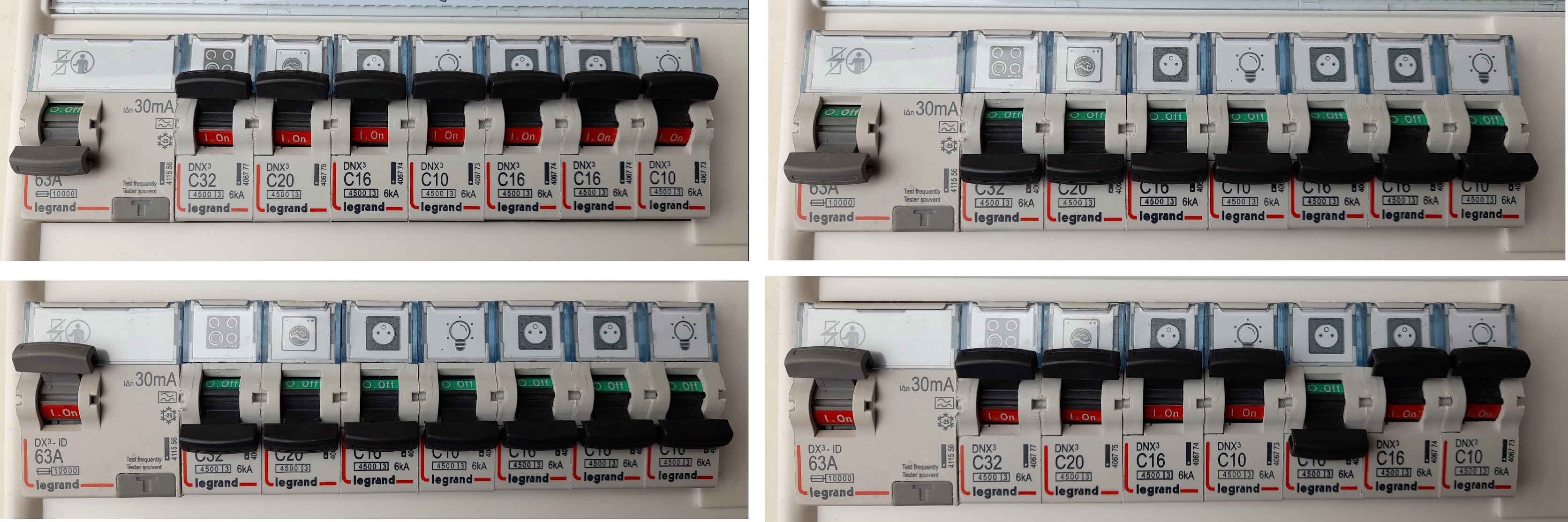

Solution dans un premier temps baissez tous les Disjoncteurs ou baissez tous les portes fusibles du Tableau électrique protégeant chaque Circuit de votre Installation électrique

Ensuite réarmer l' Interrupteur différentiel 30 ma ou le Disjoncteur général ENEDIS seul , puis remonter les Disjoncteurs un par un ou remettre les fusibles a intervalle de 30 secondes environ , jusqu' à trouver le Disjoncteur qui déclenchera a tort l' Interrupteur différentiel 30 ma ou le Disjoncteur Général ENEDIS qui correspondra donc à votre circuit électrique défectueux de votre Installation électrique

Puis définir une liste de toutes les Prises de courant, points d' éclairage ou autres appareillages électrique qui ne fonctionnent plus correspondant donc à ce Circuit.

Dans le cas d' un circuit d' éclairage, mettre tous les Interrupteurs de commande d' éclairage en position éteint, si le défaut se trouve sur un circuit lumière éclairage il est facile de trouver votre panne , le défaut apparaitras lors de l' action sur l' interrupteur commande éclairage de la pièce du logement : Vérifiez le raccordement du luminaires ou mettre une douille et ampoule à la place

Dans le cas d' un défaut électrique sur un Circuit Prises de courant, Commencez par débrancher tous les appareils ménager, rallonge et multiprises qui se trouvent branchés sur les Prises de courant de ce circuit défectueux.

Essayer d' enclencher à nouveau l' Interrupteur différentiel 30 ma ou le  Disjoncteur différentiel 500 ma ENEDIS, pour vérifier si le défaut est toujours là.

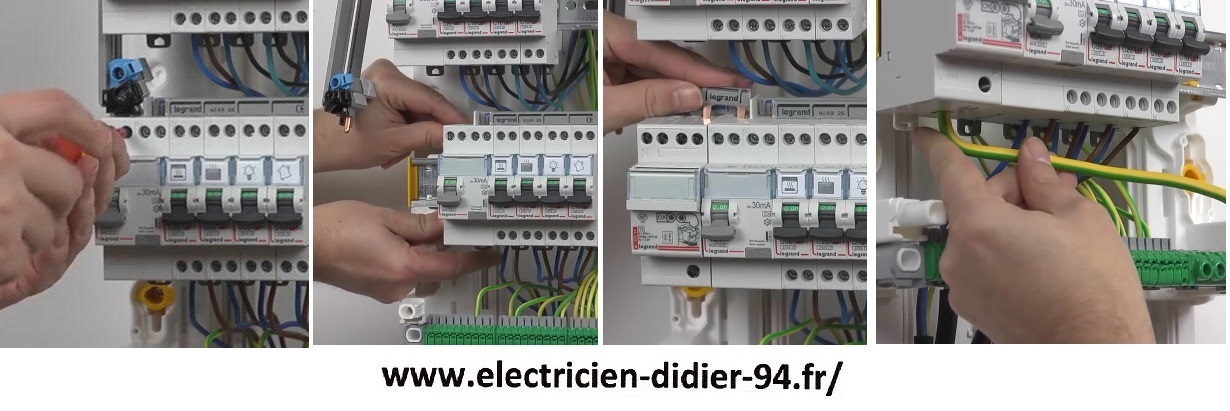

Recherche du défaut de ce Circuit , enlever le couvercle de votre Tableau électrique et vérifier le nombre de fils ( Normes : Maximum 2 Neutres et 2 Phases ) raccordés sous le Disjoncteur mis en cause , dans le cas où il n' y en a qu' 1 fil de chaque Neutre et Phase cela sera plus difficile mais dans le cas de 2 fils de chaque , dévissez, débranchez et branchez alternativement un seul fil rouge (Phase) sur les deux.

Enclenchez votre Disjoncteur de ce Circuit vers le haut avec un seul fil rouge de branché, vérifiez que votre Interrupteur différentiel 30 ma ou le Disjoncteur général ENEDIS 500 ma reste maintenant enclenché,  vous aurez alors divisé votre problème par 2 .

Reprenez votre liste, vous aurez Sur le fil rouge branché des Prises qui fonctionnent maintenant et sur l' autre câblage ou circuit de ce fil rouge des Prises qui ne fonctionnent pas ayant un défaut .



05 ) Circuit Prises de courant avec un défaut d' isolement

Après avoir localisé avec la méthode ci-dessus (C 2) le Circuit et l' ensemble des Prises de courant créant le défaut de déclenchement a tort du Disjoncteur général 500 ma ou 30 ma de votre Tableau électrique .

Dans un premier temps privilégié la vérification visuelle de ces Prises de courant qui pourrait avoir pris l' humidité principalement les Prises positionnés sous une fenêtre, un évier ou lavabo, dans une cloison mitoyenne à la salle de bain, à proximité d' un ballon d' eau, d' un chauffe-eau ou dans un sous-sol ou a l' extérieur, sur une terrasse, Prises de courant alimentant une pompe immergée..

Visuellement vérifiez sur ces prises de courant : les vis rouillées, le vert de gris, des traces noires foncées au abord des trous signes de charbonnages, Prise de Courant défectueuse ou légèrement cassée ou une Prise mal fixée ou non conforme au Indice de protection en extérieur (IP 23 au lieu de IP44 ou IP55) installé sur un mur en extérieur avec un espace entre le mur

Car il suffit d' une seule prise de courant sur un ensemble de prises d' 1 Circuit pour créer une panne.

Deuxième étape dans ce cas il vous faudra minimum 1 tournevis et un Contrôleur de tension

la logique est que la prise de courant la plus proche du Tableau soit la première du circuit et la plus loin la dernière, Dans une logique démontez la prise de courant se trouvant au milieu du circuit selon vous, séparez les fils neutre et phase isolez les indépendamment avec dominos ou bornes automatiques et remettez sous tension, si le défaut a disparu vous avez à nouveau des prises qui fonctionnent et d' autres hors service.

Vérifiez démontez maintenant les prises de courant hors services vous trouverez votre panne , remplacer les si nécessaire

06 ) Prises de courant ne fonctionnent plus

Après avoir vérifié bien sûr que tous les disjoncteurs étaient bien tous remontés et que tous les fusibles étaient bons, Démontez le couvercle du coffret ou tableau électrique et faites une vérification visuelle des fils électrique raccordés sous les disjoncteurs pour voir si un fil électrique ne s'est pas cassé ou déconnecté

Puis prendre un contrôleur de tension et vérifier sur les vis en sortie des disjoncteurs ou porte-fusibles si vous retrouvez bien une tension de 240 Volts, si vous retrouvez cette tension de 240 Volts en sortie de tous les disjoncteurs vous avez alors un problème de Câblage depuis le disjoncteur jusque sur les prises de courant

Si votre tableau électrique possède un bon repérage de tous les circuits électrique de votre habitation c'est génial, baissez le disjoncteur correspondant au circuit de Prises qui ne fonctionnent plus, faites une liste des prises de courant qui ne sont plus alimentées à cause du disjoncteur baissé

Puis remontez le disjoncteur, et vérifiez à nouveau avec votre liste si le nombre de Prises de courant qui ne fonctionnent pas sont les mêmes, si la liste est la même la panne électrique se situe entre le Tableau électrique et la première prise de courant du circuit, la logique veut que la première prise de courant alimentée par ce circuit soit celle la plus proche du tableau électrique

Si les prises de courant qui ne fonctionnent pas est moins importantes que votre liste alors le problème vient du câblage électrique entre les prises de courant, baissez à nouveau le disjoncteur afin de couper le courant électrique sur ces Prises, pour pouvoir trouver le défaut dans le câblage

Le courant est coupé, et prenez un contrôleur en position Ohmmètre et une rallonge électrique assez longue pour vous déplacer vers les prises de courant qui ne fonctionne pas, faites un test de continuité alternativement entre la borne Neutre de votre rallonge et la borne Neutre de chaque prise de courant, répétez la même opération avec la borne Phase et répéter également cette opération sur chaque prise de courant jusqu' à trouver la Prise de courant qui n' aura pas donnée de BIP provenant du contrôleur

Pour information selon la Norme NFC 15-100 le Neutre étant à gauche et la Phase à droite sur les prises de courant, Également dans la rubrique Comment Contrôler la Terre sur la Broche de Terre d' 1 Prise de courant vous trouverez comment savoir et trouver ou se trouve le fil de Phase sur une prise de courant ou sur votre rallonge électrique

07 ) Disjoncteur Tableau électrique disjoncte et ne remonte plus

Pourquoi votre Disjoncteur de 1 module protégeant un circuit ou câblage électrique qu'il soit Prises de courant ou circuit éclairage saute ou disjoncte ou ne veuille plus remonter et parfois même produit un bruit ou un arc électrique quand vous essayer de le remonter et redescend tout de suite

Car la fonction de ce disjoncteur est de protéger un circuit ou câblage électrique contre les surintensités donc de protéger contre un effet créé par un court-circuit lors de mise en contact des 2 fils électrique : Neutre et Phase (Rouge et Bleu) du câblage de l' Installation électrique en sortie du disjoncteur

Donc voici dans le paragraphe suivant l' aide nécessaire pour résoudre votre problème

08 ) Court-circuit sur Câblage circuit éclairage

Pour un Court-circuit sur un Circuit éclairage c' est facile la première chose à faire, mettre tous les Interrupteurs d' éclairage en position éteints et actionnez les 1 par 1 jusqu' à trouver l' Interrupteur qui en le manœuvrant fera sauter votre Disjoncteur.

Vérifiez le luminaire associé à l' interrupteur, enlever les ampoules de celui-ci, il se peut qu' une douille est chauffé du a la chaleur de l' ampoule ou que les fils raccordés dans le luminaire Phase/Neutre se soit débranché et se trouve en contact direct ( attention aux fils dénudés trop long) sur les bornes phase et neutre de raccordement des luminaires éclairage

09 ) Court-circuit sur Câblage de Prise de Courant

Dans le cas d' un court-circuit sur un Circuit Prises de courant, commencer par faire une liste des Prises de courant hors service se trouvant sur ce circuit suite à ce disjoncteur baissé

La première opération est de débrancher tous les appareils ménager branchés sur ces prises de courant, vérifiez sur ces appareils électrique ou matériel électrique l' état du cordon électrique ou câble électrique qu'il ne soit pas endommagé, que les fils ne sortent pas de la fiche de courant ou de l' appareil et ne soit écrasés ensemble.

Ensuite une fois tous les appareils électrique ménager débranchés, Si une Prise de courant est à l' origine du court-circuit, regardez visuellement toutes les Prises de courant hors service de votre liste, enlever la plaque enjoliveur de la Prise pour faciliter le visuel

si un court-circuit c' est produit au niveau d' une Prise de courant cela se verra forcément au niveau des trous : elle aura charbonnée, et également servez-vous de tous les sens de l' être humain l' odorat : si un court-circuit c'est produit dans une prise de Courant murale il en restera peut-être une odeur en rapprochant votre nez vers cette Prise de courant

car l' origine du défaut c' est produit à cause d' une accumulation sur une même Prise de courant d' appareils ménager de grande consommation d' énergie tel que chauffage électrique, Four, Lave-Vaisselle, Plaque de Cuisson, Lave-Linge.

Une Prise de Courant est limité à 16 Ampères soit environ maximum 3700 Watts, après cette limite elle risque la surchauffe du a une surcharge de consommation et d' ampérage.

C'est pour cela que dans la réalisation de nos Installations ou rénovation électrique logement ou pavillon nous créons 7 Circuits indépendants : Four, Lave-Vaisselle, Plaque cuisson, Lave-Linge, Sèche-Linge, Prises crédence cuisine, Frigo/Congélateur conforme à la Norme NF C 15-100

10 ) Court-circuit sur Câblage du Disjoncteur

Précédemment j'ai expliqué la cause et pourquoi un Disjoncteur saute et ne remonte plus, et également les premières solutions à effectuer avant toute autre intervention, mais malheureusement le court-circuit est toujours présent

Pour les plus chevronnés, démontez le couvercle du tableau électrique et regardez combien de fils électrique sont Branchés sous les vis ou bornes Neutre et Phase de votre Disjoncteur baissé ( pour Rappel la Norme NFC 15-100 autorise un maximum de 2 fils électriques Neutre et 2 Fils électriques Phase

Ensuite Vérifiez toujours disjoncteur baissé avec un contrôleur en position Ohmmètre la valeur de la résistance obtenue entre les bornes ou vis Neutre et Phase sous le disjoncteur toujours baissé, dans le cas d'un court-circuit vous trouverez une valeur très proche de zéro Ohms

Pour information les anciennes ampoules d' éclairage a filament avait une valeur de résistance de plus ou moins environ 60 Ohms, ceci pour vous donner une information de la valeur d' un court-circuit franc

Donc si vous avez 2 fils Neutre et 2 Fils Phase de raccordés sous ce disjoncteur toujours baissé, débranchez ces 4 fils et vérifiez avec un contrôleur en position Ohmmètre, vous trouverez les 2 fils Neutre et Phase possédant un court-circuit donc les 2 fils ayant une valeur de résistance proche de zéro Ohms

Rebranchez les 2 autres fils Neutre et Phase sans court-circuit en laissant les autres de côté, remontez le disjoncteur et constatez les Prises de courant qui refonctionne a nouveau

Refaire une nouvelle liste des Prises qui ne fonctionnent toujours pas et procéder ainsi par étape : constatation visuelle, odorat constaté des Prises, et démontage si nécessaire des prises de courant qui ne fonctionne toujours pas

Autre point important vous devez repenser aux travaux réalisés récemment dans le logement : tablette ou meubles accroché au mur, percement des murs pour fixations etc... une cheville avec un vis dans un mur peut avoir endommagé une gaine électrique incorporée dans le mur et créer un court-circuit dans votre installation électrique

11 ) Coups de Courant au contact de Tuyaux d' Eau

Vous prenez des coups de Courant lorsque vous touchez les tuyaux d' Eau ou Robinet quand vous prenez votre douche

La Cause est dû à un défaut d' isolement : Définition Contact électrique plus ou moins résistant entre le fil Vert/Jaune et un Conducteur Actif Phase ou Neutre d' une Installation électrique

Ce défaut d' Isolement vient d' un appareil ménager électrique tel que : Lave-Linge, Lave-Vaisselle, Plaque de Cuisson, Micro-Onde, Cafetière, appareils ménager avec carcasse métallique possédant une fiche de Courant avec Prise de Terre se trouvant branché ou sous tension dans votre Installation électrique personnelle ou celle d' un de vos voisins ou des parties communes de l' immeuble.

Pour recevoir ce genre de décharge électrique, c' est que votre Installation électrique n' est pas aux Normes, et je précise que l' origine du problème peut venir de chez vous en cas d' Installation électrique et Habitation unique , mais aussi d' un de vos voisins en cas de copropriété.

Ce défaut ce produit le plus souvent dans des petits immeubles anciens dépourvu de raccordement de Terre, Car 1 personne a réalisé une mise à la Terre mécanique de son Installation électrique prise sur un tuyau d' eau métallique, envoyant ainsi les défauts d' isolement de ses appareils ménager sur les tuyaux eau communs à tous.

A savoir aussi que la mise en place d' 1 Différentiel 30 ma seul ne suffira pas à résoudre votre problème, il faut également que tous les appareils Ménagers avec masse métallique tel que situé au début doivent être branchés sur une Prise de Courant raccordée à la Terre, sinon le différentiel 30 ma ne vous sera d' aucune utilité et ne vous empêchera pas de recevoir des décharges électriques.

( Attention ce n' est pas systématiquement qu' une Prise de Courant possédant une broche de Terre soit câblée avec fil de Terre, dans le paragraphe suivant j' explique comment vérifier et contrôler la mise à la Terre de votre Prise de Courant avec broche de Terre )

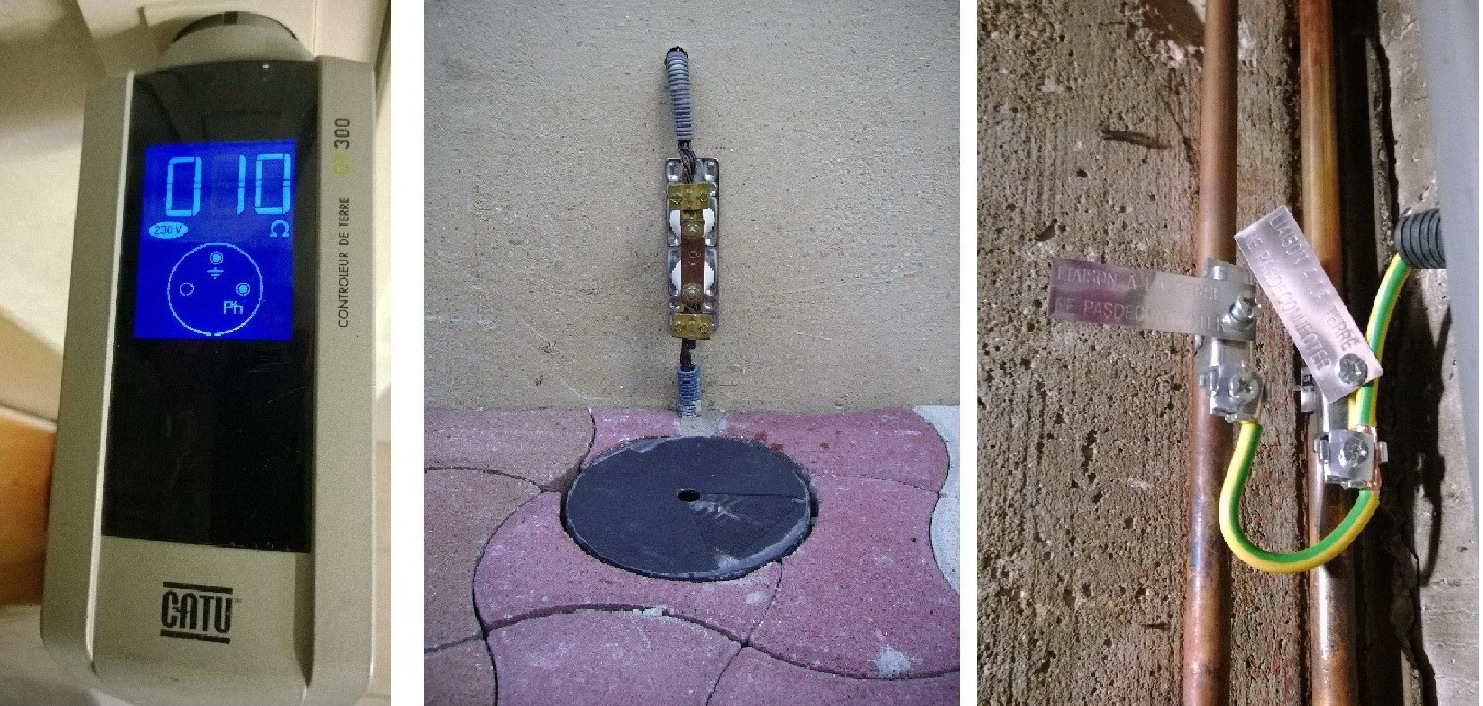

La Solution Radicale est de créer un Piquet de Terre d' 1 mètre minimum de profondeur avec câble Vert/Jaune raccordé au bornier Terre de votre Tableau électrique Principal.

Et de vérifier ou faire le raccordement mise à la Terre des Prises de Courant des appareils ménagers possédant une masse métallique.

Puis de raccorder les Tuyaux d' eau métalliques avec les brides de Terre colliers équipotentiel spécifique électricité avec un câble 6 mm2 Vert/Jaune depuis bornier Terre du Tableau électrique Principal.

Ainsi tous les courants résiduels ou différences de potentiel entre : Tuyaux eau / Robinet ect...se retrouveront en un point commun d' une résistivité inférieure à 2 Ohms et de potentiel Tension électrique 0 Volts.

Vous ne recevrez donc plus de décharge électrique dans votre douche les pieds dans l' eau .

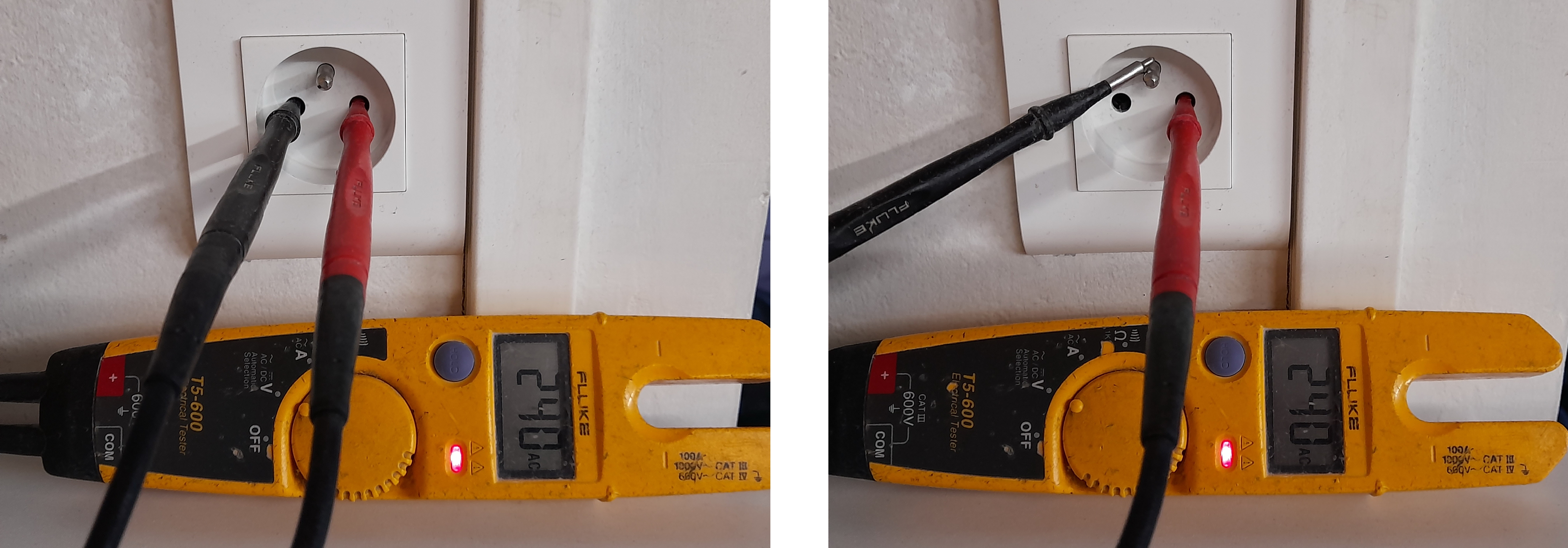

12 ) Comment Contrôler la Terre sur la Broche de Terre d' 1 Prise de courant

Pour contrôler sans démontage si votre Prise de Courant avec broche de Terre est raccordée à la terre, Il vous faut un Contrôleur ou Testeur de Tension mis en commutation position alternative généralement 500 Volts

Il faut savoir que logiquement lorsque vous regardez votre Prise de Courant la broche de Terre se trouve en haut, donc le Neutre (Borne Bleu) est à Gauche et la Phase (Borne Rouge) est à Droite

Enfoncez simultanément les 2 fiches de votre contrôleur dans la Prise de Courant comme pour y vérifier la Tension : vous devez trouver une valeur de 240 Volts environ, Maintenant enlevez uniquement la fiche noire enfoncée à gauche et pointer le bout métallique de la fiche noire de votre contrôleur sur la broche de Terre de cette Prise de Courant en ayant conservé le Cordon fiche Rouge dans le Trou droit de Phase de la Prise, vous devez retrouver une valeur Tension de 240 Volts également, logiquement votre Prise de Courant est bien raccordée à la Terre..

Par contre si vous avez une valeur de 110 Volts environ, il y a bien un fil raccordé à la broche de Terre mais la Terre de votre Installation est mauvaise

Attention : Il se peut que la Normes NF C 15-100 n' est pas été respectée et que le Neutre soit à droite et la Phase à Gauche sur votre Prise de Courant




13 ) Point lumineux ou un éclairage ne fonctionne plus

Dans le premier temps bien sur après avoir remplacé l' ampoule ou la lampe et vérifié le raccordement électrique dans le luminaire qu' aucun fil dans l' appareillage ne se soit débranchés

1 ) Dans le cas où le Point lumineux soit une douille , s' il s' agit d' un modèle B 22 dit à baïonnette : Vérifiez visuellement l' intérieur de la douille que l' un des 2 plots laiton ne soit pas enfoncé 1 plus que l' autre, si c' est le cas changer la douille

Pour une douille simple E27, c' est le plot laiton du fond de la douille qui la plupart du temps est défectueux, en principe en vissant un peu plus la lampe cela fonctionne de nouveau mais pas longtemps, dans ce cas changez la douille

2 ) Dans le cas d' 1 seul point d' éclairage commandé par 2 interrupteurs faisant office de va et vient, actionnez les 2 interrupteurs plusieurs fois mais 1 fois chacun l' un après l' autre, si la lampe s' allume 1 seule fois dans 1 seule position sur 4 manœuvres faites.

Vérifiez le câblage des navettes sur ces 2 interrupteurs, il doivent être branchés sur les bornes numérotées 1 et 2 des deux va et vient, vous avez un fil de débranché ou un interrupteur HS à changer

3 ) Dans le cas d' éclairage de 2 Points lumineux commandé par 1 seul interrupteur d' éclairage : généralement en cuisine ou Salle de bain

Si l' un des 2 Points lumineux éclairage ne fonctionne pas, vous avez 1 fil électrique de débranché depuis le point éclairage qui fonctionne devant alimenter la 2ème source d' éclairage,  Explication : ( 2 cas ) soit le neutre arrive et va ensuite vers le 2ème lampe, soit le fil retour ou commande vers la lampe venant de l' interrupteur passe d' abord par le 1er point ( la lampe ) puis va au 2ème point éclairage, dans les 2 cas vous devez donc avoir 2 fils d' une même couleur et à brancher ensemble sur l' une des bornes du luminaire qui fonctionne.

4 ) Dans le cas de 2 Points lumineux commandés par 2 interrupteurs différents et généralement dans une même pièce, si le problème est que les 2 lampes s' allument ensembles mais faiblement avec un seul interrupteur, vous avez un mauvais branchement sur 1 des luminaires..

Explication : Vos 2 luminaires se retrouvent en série, ce qui veut dire que le neutre arrive bien sur 1 luminaire mais la phase ou retour commande de l' interrupteur arrive sur le 2ème luminaire et avec la jonction entre les 2 lampes d' où l' effet tension se divisant sur les 2 lampes,

Facile à vérifier vous allumez par l' interrupteur les 2 éclairages ,si en enlevant la lampe d' 1 des 2 luminaires tout s' éteint votre problème est bien celui-là .

Vérifiez le câblage dans le luminaire qui comporte au moins 3 fils, 1 fils n' est pas à sa place et il doit y avoir 2 fils ensemble sur la même borne..

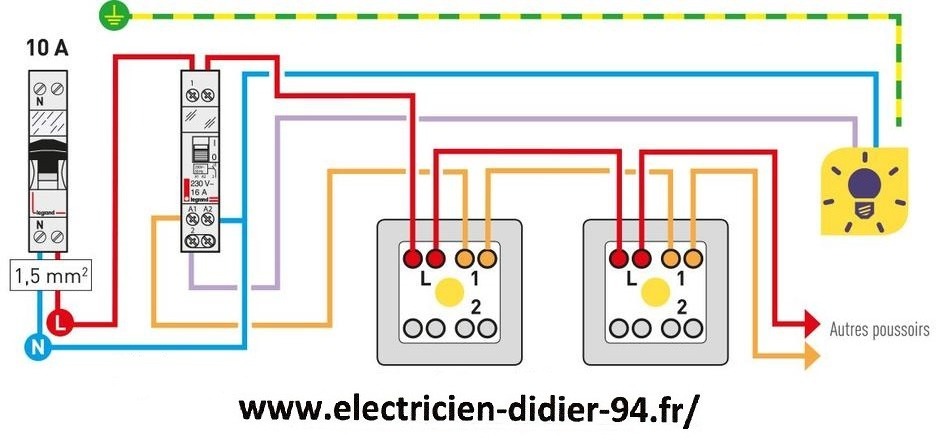

14 ) Télérupteur commande éclairage vibre et ou ne fonctionne plus

Dans votre Installation électrique vous avez des boutons poussoirs servant à commander un Télérupteur d' éclairage pour commande points éclairage ou de prises de Courant commandées, et les boutons ne fonctionnent plus ou l' éclairage ne s' allume plus ou ne s' éteint plus lors d' appui sur les boutons et de plus le Télérupteur fait un léger bruit de vibration

La première constatation à faire est de remonter manuellement au Tableau électrique le bouton on/off ou 1/0 du télérupteur les points éclairage associés au Télérupteur doivent s' allumer et s' éteindre cela signifie que le Courant passe bien par le contact du Télérupteur

Si votre Télérupteur vibre fortement en le positionnement sur 1 vous avez une alimentation permanente sur la Bobine A1/A2 du télérupteur qui est souvent du a un bouton poussoir resté enfoncé ou plus grave a un court-circuit des fils dans le boitier du bouton poussoir, J' ai également vu des clients ayant confondus Bouton Poussoir et Interrupteur Simple pour lors d' un remplacement ..


15 ) Lampe d' éclairage clignote avec Variateur ou Gradateur

Vous venez d' installer en remplacement d' un interrupteur un variateur, ou bien vous venez de remplacer vos lampes a filament ou Cryo par des lampes ou ampoules a LED et en tournant le variateur vos lampes associés à celui-ci clignotent .

La raison est simple c'est que vous avez mis des ampoules LED classiques dont la luminosité de celle-ci ne peut varier et ne peut donc pas subir de variation de tension, c'est la raison toute simple pour laquelle elles clignotent .

Donc il faut installer des lampes ou ampoules LED compatible avec le variateur a fonction dimmable c'est à dire a intensité variable et dotée de puissance variable, toutes les ampoules quelles soit en basse tension 240 Volts ou en TBT 12 Volts peuvent être dimmable quelques soit leur culot : GU10, GU5. 3, E27 ou E14

Attention le seul critère installer des ampoules d' une puissance supérieure à 4 watts et pour vérifier que vos ampoules sont bien dimmables vous devez retrouver le genre de symbole ci-dessous sur le culot de votre ampoule .

électricien Joinville le pont

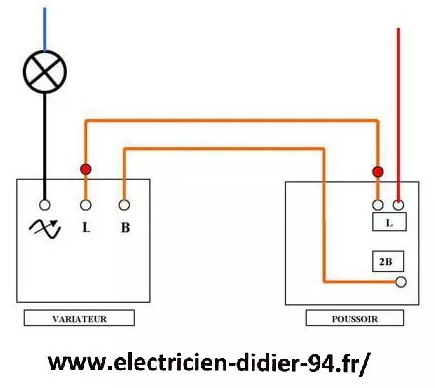

16 ) Câblage Variateur, Gradateur avec Bouton poussoir en remplacement interrupteurs va et vient

Vous avez actuellement 2 interrupteurs en mode va et vient pour l' allumage ou la commande d' éclairage d' une pièce à vivre d' un logement et vous souhaitez remplacer ces 2 interrupteurs va et vient par un variateur ou gradateur

Il faudra installer un gradateur avec raccordement de 3 fils ( Phase, Sortie lampe, et entrée Bouton poussoir déporté ) et le gradateur sera positionné et installé dans le boitier d' encastrement ou se trouve le fil de sortie vers la lampe et les 2 fils de navettes

Également pour bénéficier de la même fonction de va et vient, il faut remplacer le deuxième interrupteur par un bouton poussoir qui sera installé dans le boitier d' encastrement ou se trouve l' arrivée du fil de phase, et ensuite ce servir d' 1 fil des navettes pour envoyer la commande du bouton poussoir vers le gradateur sur la borne B, et ce servir du deuxième fil des navettes pour renvoyer la phase vers le gradateur sur la borne (L)

Le bouton poussoir aura alors la même fonction que le variateur ou gradateur, un appui bref sur le bouton poussoir allumera la lampe et le maintien sur le bouton augmentera ou diminuera l' intensité d' éclairage de la lampe



17 ) Ampoule LED ou Lampe LED reste allumée avec l' Interrupteur en position éteint

Vous venez de changer vos anciennes ampoules a filament ou de changer vos anciens luminaires ou appareils d' éclairages par des nouveaux modèles avec des ampoules LED et maintenant en actionnant l' interrupteur de commande d' éclairage en position éteint la lumière reste allumée

Pourquoi ces ampoules LED restent-elles allumées si l'interrupteur de commande d' éclairage est en position éteint ?

L'explication est très simple et ce phénomène affecte les ampoules LED de faible puissance car celle-ci sont surtout sensibles au faible courant et capable en présence de courant résiduel de s' allumer ou être faiblement allumés même si votre interrupteur est éteint .

Dans un premier temps voici les diverses causes possibles et ensuite la solution à notre problème

La première cause est lorsque une commande d' éclairage comprend un interrupteur possédant un voyant lumineux intégré câblé en parallèle sur le contact de l' interrupteur, ce voyant de 0,80 watt en règle générale fermera le circuit au niveau du contact de l' interrupteur et laissera passer un important courant résiduel jusqu' à notre ampoule LED .

Dans ce cas que faire pour notre problème ? La première solution étant la plus radicale et la plus couramment utilisé par les bricoleurs elle consiste tout simplement à enlever le voyant d' indicateur de présence dans l'interrupteur

Mais le principal problème, si nous optons pour cette solution, est que nous n'aurons plus de repère visuel pour trouver l' interrupteur dans les Zones sombres avec visibilité réduite ou dans le noir qui, dans certains cas est inacceptable en respect de la Norme NF C 15-100

Un autre cas possible, généralement assez courant dans les zones humide ou insalubre et aussi souvent dû à une fréquence très élevée d' utilisation constante des interrupteurs peut entraîner l'usure des contacts et, en n' ouvrant pas complètement le contact en position éteinte de l' interrupteur, laissera échapper une petite quantité de courant résiduel qui entraînera les lampes LED à rester partiellement éclairé .

Dans ce dernier cas, la solution consistera à retirer l'interrupteur et le remplacer par un interrupteur d' éclairage neuf

Souvent les bricoleurs font leurs propres installations électrique câblage, etc. pour information la principale fonction des interrupteurs est de couper la phase afin que le courant n'entre pas dans les luminaires. Si ceci n'est pas réalisé correctement, et que vous coupez avec l' interrupteur le fil Neutre au lieu de couper le fil Phase vous pouvez laisser échapper ce petit courant résiduel venant d' autres Neutres communs de l' installation électrique qui provoquerons l'allumage des lampes LED en mode interrupteurs position éteints

La solution finale dans notre cas de l' interrupteur a voyant intégré est d' installer un compensateur actif 2 fils pour commande d' éclairage LEGRAND Référence 040149 a raccorder au borniers de votre éclairage

18 ) Ampoule, Lampe s' allume et s' éteint après quelque temps

Une lampe ou une ampoule sur un luminaire comprenant plusieurs points lumineux s' allume et s' éteint après quelques minutes, la première chose à faire est de voir avec une autre lampe neuve si le problème persiste également, et de voir aussi si la lampe existante en place produit le même phénomène sur un autre luminaire

Donc si une autre lampe neuve crée le même problème et si la lampe existante sur place fonctionne bien sans problème sur un autre luminaire, la douille ou l' on vient visser l' ampoule est en cause due à la chaleur produite par la lampe ou l' ampoule

C' est la lamelle de contact électrique se trouvant à l' intérieure et au fond de la douille qui se dilate et s' écartent avec la chaleur émise par l' ampoule au fil des années, ou bien qu' une des vis de serrage sur les fils électrique de la douille est desserré, ce qui créé un mauvais contact avec la chaleur émise par l' ampoule

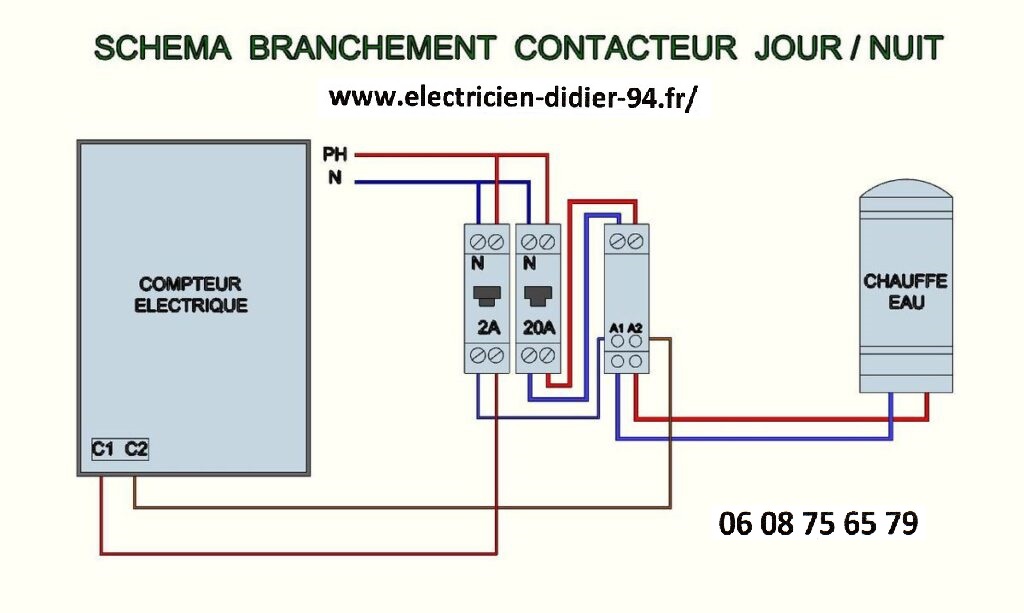

19 ) Ballon Eau Chaude ne bascule pas en Mode Contacteur Auto Jour / Nuit

La première chose à faire pour savoir si le problème vient soit d' Enedis ou soit de votre Installation électrique Intérieure, c'est d' ouvrir le capot du compteur Linky ( il n'y a pas de vis pour l' ouvrir il suffit de tirer dessus vers l' avant )

Une fois le Capot du Compteur enlevé, à l' intérieur en bas à Droite du Compteur Linky vous allez trouver 2 fils sur Borniers C1 et C2, ces 2 fils logiquement 1 fil C1 vient de la Phase du Disjoncteur 2 Ampères Protection Bobine, et l' autre fil C2 va à la borne A2 du Contacteur Jour / Nuit de votre Tableau Electrique.. Coupez le courant électrique avec le Disjoncteur 2 Ampères au Tableau Electrique et Débranchez C1 et C2 du Compteur Linky et mettez les 2 fils ensemble dans un seul Domino ou Wago pour le contrôle, Remettez le Courant du Disjoncteur 2 Ampères au Tableau Electrique et logiquement le Contacteur Jour / Nuit doit être alimenté et faire un Bruit et passer en mode Action Etat 1, Maintenant 2 Solutions possible suite à votre recherche ::

1* Le Contacteur Jour / Nuit placé dans votre Tableau électrique fonctionne de nouveau avec cette opération, c'est donc un problème Domotique avec Enedis, mais avant d' appeler votre fournisseur d' énergie et de rebrancher C1 et C2, dans un premier temps enlevez le fusible 2 Ampères cylindrique 5mm X 20 mm situé juste à gauche du bornier C1/C2 dans le compteur Linky que vous avez déjà ouvert :: vérifier son état à l' aide d' un contrôleur en position résistivité Ohmmètre pour voir s' il n' a pas grillé, soit il est grillé changez le, par contre si il est opérationnel qu'il n' a pas grillé alors il vous faut vérifier que vous avez bien souscris le contrat jour/nuit et appeler Enedis ou votre fournisseur d' énergie ..

2* Le Contacteur Jour / Nuit ne fonctionne pas c'est Donc un problème Technique dans votre Installation Electrique ::: Laissez pour le moment les 2 fils C1 et C2 ensemble sur le domino, il vous faut un Contrôleur de Tension maintenant pour vérifier entre les Bornes bobines A1 et A2 de votre Contacteur la tension existante, vous devez retrouver 230 Volts entre A1 et A2, Maintenant 2 Solutions possibles suite à cette nouvelle investigation ::

1* Vous n' avez pas de tension 230 Volts entre A1 et A2 , le problème vient soit du câble et de la jonction entre le Compteur Linky et Votre Tableau Electrique, soit des Jonctions entre le Disjoncteur 2 Ampères et  le Contacteur, Regardez si vous avez bien du 230 Volts en sortie du Disjoncteur 2 Ampères Protection Bobine et attention au connections vis, vérifier ou refaire les connexions, attention couper le courant baisser votre disjoncteur 2 Ampères refaite les connexions entre celui-ci et le contacteur jour/nuit surtout vérifiez bien a dévisser les vis pour y insérer les fils et serrer les fils ensuite..

2* Vous avez bien une Tension 230 Volts entre A1 et A2 mais aucune action ne ce produit :: vous n' avez plus qu' à remplacer votre Contacteur Jour/Nuit, coupez le courant sur les 2 Disjoncteurs de protection bobine et de protection Ballon, remplacez votre contacteur jour/nuit et n' oubliez pas de rebrancher C1 et C2 sur le Compteur Linky



20 ) Chaudière Chauffe-Eau s' allume et se met en sécurité immédiatement

Vous avez un nouveau problème à partir du moment que vous avez changé votre chaudière à gaz ou votre chauffe-eau par une nouvelle chaudière au gaz équipée d'un allumage électronique, la chaudière s' allume avec voyant présence de tension, démarre normalement et tombe en sécurité au bout de quelques secondes seulement .

Cette chaudière se raccordait par une prise de courant, et quand vous avez fait le raccordement vous avez retiré le fil électrique avec la prise ou changé la Prise de courant et depuis elle se met en sécurité pratiquement immédiatement .

La Solution est très simple lors de votre nouveau raccordement de la Prise de courant ou des fils électrique raccordés sur la Chaudière ou le chauffe-eau, vous avez inversé la phase et le neutre ou bien le Neutre et la Phase était déjà inversés dans la Prise de courant murale existante .

La raison est que si la Phase n' est pas raccordé à sa place sur la chaudière à gaz ou sur le chauffe-eau l'électrode avec le circuit électronique qui contrôle la présence de la flamme ne marche pas correctement .

La solution est de vérifier le bon sens de raccordement de la Phase sur la Prise de courant murale ou sur les bornes de raccordements de la chaudière gaz ou sur le chauffe-eau, pour le faire prenez un contrôleur de tension Voltmètre

Vous devez retrouver une mesure de 240 Volts entre la borne Phase de la chaudière gaz et la masse métallique du corps de chauffe ou des tuyaux se trouvant à proximité cela veut dire que les fils électrique Phase et Neutre sont bien câblés

Si vous retrouvez une mesure de Tension de 0 Volt entre le bornier Phase de la Chaudière ou chauffe-eau gaz et la masse métallique ou terre alors le Neutre et la Phase sont inversés sur l' appareil

Pour le vérifier et en être sur essayez la même opération avec le contrôleur de tension mesure entre la borne Neutre de la chaudière gaz ou chauffe-eau gaz et la masse ou la terre et si vous trouvez une tension de 240 Volts alors vos fils électrique Neutre et Phase sont bien inversés et vous n' avez plus qu' à inverser ces 2 fils électrique pour que votre chaudière gaz ou chauffe-eau gaz fonctionne correctement

21 ) Convecteur, Radiateur électrique s' allume mais ne chauffe pas

Suite à plusieurs interventions pour un problème de radiateur ou convecteur électrique dont le voyant de celui-ci est bien allumé, donc présence de tension 240 Volts dans le boitier électrique ou boîte de connexion de raccordement pour et sur le radiateur électrique, mais malheureusement ne diffuse pas de chaleur

Avant d' envisager son remplacement, Couper pendant 30 secondes environ l' alimentation sur le radiateur électrique au niveau du tableau électrique à l' aide du disjoncteur dédié et indépendant à ce circuit chauffage, puis remettez le courant sur le radiateur électrique en remontant le disjoncteur

Dans le cas de tableau électrique ancien avec porte-fusible dédié ou non dédié au radiateur électrique et ne coupant que la phase du circuit et le Neutre étant commun à tous les circuits :

Couper alors le courant au tableau électrique et débranchez dans la boîte de connexion du radiateur électrique les 2 fils Neutre et Phase pendant 30 secondes environ et rebranchez le radiateur électrique et remettez le courant en remontant le disjoncteur, cette opération et méthode peut suffire à réinitialiser le radiateur électrique

22 ) Commande d' ouverture de Gâche ou serrure électrique ne fonctionne pas

Vous avez un interphone ou un visiophone et la commande depuis celui-ci d' ouverture de la gâche électrique ou d' une serrure électrique ne fonctionne pas, la première réflexion et intervention est de savoir si le disfonctionnement proviens de la Gâche électrique ou de la commande du visiophone

Pour le savoir rien de plus simple, il vous faudra un accus de visseuse, 20 cm de 2 fils électrique et un contrôleur de tension, (1) Enlevez les vis de fixations pour démontez la gâche électrique et débranchez délicatement les 2 fils raccordés à la gâche ou serrure électrique

(2) avec l' aide de l' accu de visseuse 12 ou 24 Volts et des 20 cm de 2 fils électriques vérifiez que la gâche électrique ou serrure électrique fonctionne bien, (3) Si la gâche électrique fonctionne bien avec l' accus vérifiez ensuite que la tension (entre 12 et 16 Volts) de commande pour la gâche issu de la platine de rue du visiophone est bien présente en vous servant de l' utilisation du contrôleur de tension

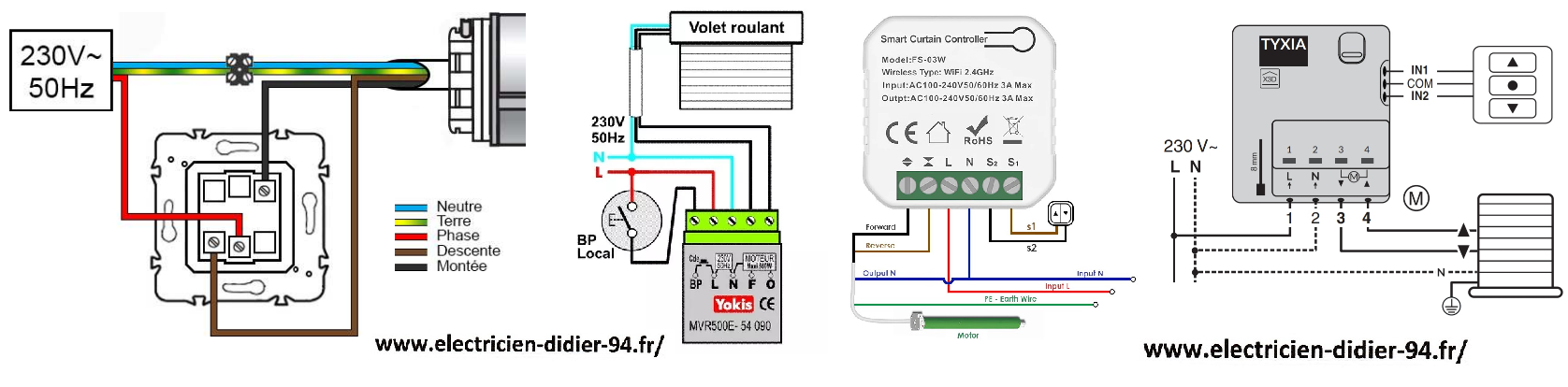

23 ) Branchement Câblage volet roulant électrique

Voici ci-dessous en image le branchement et raccordement électrique de volet roulant à moteur électrifié possédant un câble électrique 4 fils : Bleu, Marron, Noir et vert-jaune, en montage simple avec système bouton de commande pour fermeture et ouverture du volet roulant électrique

Également en image le raccordement des fils électrique issus des volets roulant électrifiés avec les différents modules de commandes radio RTS : Yokis, Dio, Delta tore, et dans chaque marque disponible le principe de raccordement du câblage de ces modules étant toujours le même

Les fils électriques de couleur marron et noir étant les fils de montée ou descente, qui une fois sous tension par envoi de la phase via le bouton de commande ou via le module radio feront ouvrir ou fermer le volet roulant, le fil électrique bleu étant raccordé directement au Neutre de la protection du circuit et le fil vert-jaune raccordé directement au conducteur de protection terre

électricien dépannage électrique Saint-Maur-des-Fossés

24 ) Branchement Plaque Cuisson Induction ou vitrocéramique avec 5 fils

Voici ci-dessous en image le branchement et raccordement électrique d' une plaque de cuisson à induction ou vitrocéramique possédant un Câble électrique avec 5 fils

Reliez les 2 fils conducteurs Brun et Noir ensemble avant de les relier sur la Phase (L) du boitier 32 Ampères en sortie du câblage de l' installation électrique

Reliez les 2 fils conducteurs Bleu et Gris ensemble avant de les relier sur le Neutre (N) du boitier 32 Ampères en sortie du câblage de l' installation électrique, pour finir il reste a relier les fils vert-jaune ensemble et remonter la plaque sortie de câble sur le boitier mural 32 Ampères

Electricien Saint-Maur-des-Fossés

25 ) Installation Parafoudre de type 2 dans un tableau électrique

Voici comment selon la norme NF C 15-100 positionner et installer et raccorder un parafoudre de type 2 dans un coffret ou tableau de répartition électrique principal d' une maison ou d' un logement d' habitation

Tout d' abord il faut savoir que le parafoudre type 2 doit être installé au plus près de la barrette de répartition de terre du coffret ou tableau électrique

Donc si la barrette de terre de votre tableau électrique se trouve en haut le parafoudre devra être positionné sur la rangée du haut du tableau électrique, et si la barrette de terre se trouve en bas le parafoudre devra être positionné sur la rangée du bas du tableau électrique

Également celui-ci doit être positionné au plus près de l' arrivée de l' alimentation électrique issu du disjoncteur de branchement (DB), et aussi que le parafoudre type 2 doit être installé et positionné en amont d' 1 interrupteur différentiel 30 ma

Pour réaliser l' installation du parafoudre de type 2 : (1) Couper le courant au disjoncteur de branchement (DB)

(2) débranchez les 2 fils de section 10 mm2 d' alimentation Neutre et Phase de l' interrupteur différentiel 30 ma se trouvant le plus proche de la barrette de répartition de terre du tableau électrique ou dévissez dans le cas d' une alimentation par peigne vertical les vis d 'alimentation Neutre et Phase de l' interrupteur différentiel 30 ma afin de libérez celui-ci du peigne vertical

(3) Déplacez l' interrupteur différentiel 40 ou 63 Ampères 30 ma vers la droite de la valeur de 2 modules, (4) positionnez sur le rail DIN le parafoudre de type 2 à gauche de l' interrupteur différentiel 30 ma, (5) rebranchez les fils d' alimentation 10 mm2 Neutre et Phase en entrée alimentation du parafoudre ou sur les bornes d' alimentation Neutre et Phase du peigne vertical au plus près du parafoudre

(6) installez et vissez 2 bouts de peignes Neutre et Phase de la valeur de 2 Modules entre les vis de sortie du parafoudre Neutre et Phase et les vis d' entrée d' alimentation électrique de l' interrupteur différentiel 30 ma

(7) pour terminer la norme NF C 15-100 préconise l' utilisation d' un conducteur de protection vert-jaune de section 16 mm2 ( personnellement je préconise d' utiliser du fil souple avec embout de câblage) à raccorder entre le parafoudre et le bornier répartiteur terre du tableau électrique

La Norme impose pour l' efficacité du système parafoudre que les fils de jonctions entre le parafoudre de type 2 et le bornier répartiteur de terre et les fils électrique issu de l' alimentation d' énergie en aval du (DB) soit toutes les 2 de moins de 50 cm de longueur

Electricien installation parafoudre

26 ) Installation inverseur de source, pour raccorder un groupe électrogène sur une installation électrique ?

il faut installer un inverseur de source dans le tableau électrique, qui va vous permettre de basculer soit du réseau ENEDIS, soit de votre groupe électrogène vers l’installation électrique, le calibrage de l’inverseur de source va dépendre de la puissance maximale qui pourrait y passer par l’intermédiaire du réseau électrique

Soit donc la puissance en aval de l' inverseur de source (1) si vous voulez alimenter toute votre installation électrique, alors la valeur d’ intensité de l’ inverseur de source doit être supérieure à la valeur du calibrage du DB et les câbles ou filerie en amont et en aval de l' inverseur de source, doivent correspondre à la section et l' intensité maximale correspondante au DB

OU (2) si vous voulez alimenter seulement les circuits issu d' un interrupteur différentiel 30 ma, alors la valeur de l' inverseur de source placé en amont de l' ID 30 ma, doit être de la valeur de l'intensité de l’ ID 30 ma placé en aval de l' inverseur de source

Concernant les câbles dans le tableau électrique entre l’inverseur de source en aval vers l’ID 30 ma et en amont provenant de la source électrique ils doivent correspondre à la section et l’intensité maximale correspondante qui circulera vers l’ID 30 ma, (généralement de 10 mm2 ou 16 mm2)

Pour le Câblage rien de compliquer : vous avez 2 entrées possibles de source soit (1) par le réseau électrique ou (2) par le groupe électrogène et la sortie de l’inverseur de source à câbler vers la partie installation bornier Phase et Neutre du tableau ou vers l’ID 30 ma en fonction des 2 cas précédents différents

Il faut bien sûr que le groupe électrogène puisse assurer la puissance requise pour les circuits sélectionnés

Compteur Linky Guide utilisation Réarmement, Affichage

1* Indicateur lumineux de consommation il se trouve être orange et il clignote selon la consommation d' électricité réalisée, plus celle-ci est importante et plus le voyant orange clignotera rapidement ce qui indique également que votre compteur Linky fonctionne .

2* Afficheur

L' afficheur du compteur fournit les informations et les données suivantes défilantes avec le bouton + ::

affichage indique votre consommation d' énergie électrique en Kilowatt a l' instant T et dans le cas où vous avez souscrit un contrat a plusieurs tarifs, votre compteur Linky indiquera aussi sur quel Tarif il comptabilise l' énergie électrique consommée.

indique le nom du contrat indique l' option tarifaire choisie et vous confirme que vous utilisez bien le contrat souscrit base ou heures creuses.

indique a l' affichage PUIS APP SOUTIR c'est à dire la puissance en VA ou watts que vous soutirez au réseau Enedis a l' instant T par les appareils électrique ménager branchés ou en fonctionnement dans votre logement .

indique a l' affichage PUIS MAX SOUTIR c'est à dire la puissance en VA ou watts consommée maximale soutirée atteinte dans la journée, attention de ne pas dépasser la valeur de la puissance électrique souscrite au contrat .

indique a l' affichage par exemple 6 KVA P SOUSCRITE et 6000 VA PUISSANCE COUP

indique le numéro de PRM ( Point référence mesure ) qui correspond à la référence logement et référence client comprenant 14 chiffres, à fournir et permettant de vous identifier lors d' un appel a Enedis ou à votre distributeur d' énergie.

indique l' heure courante et Date courante a l' instant T

indique l' état du contact sec C1/C2 s'il est ouvert ou fermé a l' instant T

indique le numéro de série que vous retrouverez sur votre facture d' électricité.

indique l' index de consommation d' électricité dépensé cumulée en Kilowatt depuis l' installation du compteur, dans le cas de contrat a 2 tarifs vous obtiendrez l' affichage des 2 index différents des consommations d' énergie des heures pleines et des heures creuses afin de mesurer votre consommation et permettre d' établir votre facture d' électricité .

indique l' index injection dans le cas où vous produiriez vous même votre électricité et grâce au compteur Linky vous pouvez connaitre le total d' énergie injecté dans votre réseau .

affiche registre erreur, il permet au technicien Enedis de s' assurer du bon fonctionnement de votre compteur Linky .

affiche en mode fonctionnement normal " Pas de messages " mais en cas de problème ou de surconsommation d' électricité au-delà du contrat souscrit dans votre logement le message suivant pourrais s' afficher " puissance dépassée " il vous faut alors appuyer 3 secondes sur la touche + de votre compteur Linky pour réarmer celui-ci en ayant pris soin auparavant d' arrêter vos appareils électrique en fonction .

3* Touche de défilement + et -

En appuyant sur ces touches permettant ainsi à l' utilisateur la navigation et de retrouver l' accès aux informations ci-dessus sur l' afficheur

4* Numéro de compteur

Qui doit correspondre au numéro sur votre facture

6* Voyant lumineux vert

Situé juste en dessous de l' afficheur au niveau de la touche + si ce voyant est allumé cela signifie que votre compteur Linky est en attente d' une action spécifique principalement un réarmement lorsque celui-ci disjoncte

7* Ouverture du capot Compteur et Contact sec C1/C2

Permet l' accès au vis du bornier de raccordement jour/nuit et au fusible de protection 2 Ampères situé sous le capot du compteur Linky, permettant ainsi le raccordement sur ce contact sec C1/C2 d' un câble allant vers votre tableau électrique pour la commande du contacteur marche arrêt automatique en mode consommation heure creuse de nuit pour certains appareils électrique tel que ballon d' eau chaude.





Electricien Joinville-le-Pont 94340

Electricien Bry-sur-Marne 94360

Electricien Saint-Maur-des-Fossés 94100

Electricien Champigny sur marne 94500

Electricien Nogent-sur-Marne 94130

Electricien Villiers-sur-Marne 94350

Electricien Le Plessis-Trévise 94420



Installation de Protection Para Foudre dans Tableau électrique

01 ) Protection Para foudre installation obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 qui précise dans quel cas la mise en œuvre de parafoudre est obligatoire, cela dépend : de la densité du foudroiement Ng du lieu de l' installation électrique

02 ) Protection Parafoudre de Type 2 il sont installés en tête de l' installation électrique et la Norme NFC 15-100 les rends obligatoires dans les départements suivant :

Ain, Alpes haute Provence, Alpes maritime, Ardèche, Bouche du Rhône, Corse du sud, Dordogne, Doubs, Drôme, Gard, Gironde, Haute Corse, Haute Loire, Haute Savoie, Haute Alpes, Hérault, Isère, Jura, Landes, Loire, Lot et Garonne, Lozère, Puy de Dôme, Pyrénées Orientale, Rhône, Saône et Loire, Savoie, Var, Vaucluse

03 ) Protection Para foudre, En Ile de France pas d' obligation pour les départements 95, 92, 93, 91, 78, 77, 94 et les villes ou communes comme Champigny-sur-Marne, Chennevières-sur-Marne, Saint-Maur-des-Fossés, La Varenne-Saint-Hilaire, Joinville-le-Pont, Nogent-sur-Marne, Le Perreux-sur-Marne, Bry-sur-Marne, Villiers-sur-Marne, Le Plessis-Trévise, Ormesson-sur-Marne car les conditions de foudroiement sont inférieures aux conditions AQ2 prévu dans la Norme

04 ) Protection Para foudre NON obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 pour les départements suivant :

Aisne, Allier, Ardennes, Ariège, Aube, Aude, Aveyron, Territoire de Belfort, Calvados, Cantal, Charente, Charente-Maritime, Cher, Corrèze, Côte-d'Or, Côte-du-Nord, Creuse, Deux-Sèvres, Essonne, Eure, Eure-Et-Loir, Finistère, Gers, Haute-Garonne, Haute-Marne, Haut de Seine, Haute-Vienne, Ile et Vilaine, Indre, Indre-et-Loire, Loir-et-Cher, Loire-Atlantique, Loiret, Lot, Maine-et-Loire, Manche, Marne, Mayenne, Meurthe-et-Moselle, Meuse, Morbihan, Moselle, Nièvre, Nord, Oise, Orne, Paris, Pas-de-Calais, Pyrénées-Atlantiques, Haute Pyrénées, Rhin, Sarthe, Seine-Maritime, Seine et Marne, Seine-Saint-Denis, Somme, Tarn, Tarn et Garonne, Val de Marne, Val-d'Oise, Vendée, Vienne, Vosges, Yonne, Yvelines

Dépannage Intervention diverses réalisées par votre électricien

Pour conclure nous réalisons toutes les prestations suivantes : dépannage panne électrique, recherche de panne électrique, dépannage intervention électrique, dépannage d' urgence intervention rapide, dépannage tableau électrique, dépannage de prise de courant, dépannage électrique, dépannage luminaires, dépannage éclairages, dépannage contacteur jour-nuit, dépannage chauffage radiateur électrique, réparateur panne d' électricité, matériel prise de courant interrupteur en mauvais état

Problème électricité, défaut circuit électrique, panne totale ou partielle, remplacement prise de courant, remplacement interrupteur éclairage, remplacement tableau électrique, remplacement disjoncteur, remplacement interrupteur différentiel, remplacement contacteur jour-nuit, remplacement disjoncteur de branchement, urgence électricité, réparation suite coupure de courant, urgence électrique

Coup de courant robinet eau, tuyau eau mise à la terre, tension sur tuyaux d' eau, coup de courant lave-vaisselle, électrocution masse métallique, défaut d' isolement lave-linge lave-vaisselle, coup de jus masse métallique, problème de terre, contrôle liaison équipotentielle, défaut de terre, fuite de courant, disjonction anormale, différence de potentiel masse métallique, liaison équipotentielle salle de bain, court-circuit prise de courant éclairage, surchauffe prise de courant

Equilibrage de phase, diagnostic installation électrique, contrôle installation électrique, test interrupteur différentiel, disjoncteur d' abonné, déclenchement intempestif interrupteur différentiel, entretien réparation installation, dépannage électricité dimanche jour fériés, panne système éclairage, télérupteur commande d' éclairage, minuterie éclairage, problème défaut pompe de relevage

Changement de compteur tableau électrique, mise en sécurité électrique, mise en conformité électrique, défaut installation électrique, mesure prise de terre, installation sous tension, matériels électrique vétustes, anomalies diagnostic électrique, fils électrique dénudés, conducteurs électriques sous moulure, surtension disjoncteur, surcharge surtension circuit électrique, conducteur électrique non isolé, matériel électrique vétustes, connexion électrique défectueuse, domino ,charbonné, borne électrique desserrée, coupe-circuit hors service

Chauffage radiateur électrique en panne, remplacement radiateur chauffage électrique, lumière éclairage clignote scintille, fusible saute hors service, prise électrique fonctionne mal, ampoule éclairage grille trop souvent, odeur de chaud brulé tableau électrique, bruit grésillement tableau électrique, prise de courant cassée, interrupteur défectueux, prise de courant mal fixée, éclairage extérieur ne fonctionne pas, problème électrique prise de courant, va et vient ne fonctionne pas, VMC défectueuse

défaut d' isolement prise électrique, comment trouver un défaut d' isolement, défaut d' isolement en triphasé, protection défaut d' isolement, défaut d' isolement interrupteur différentiel, détection défaut d' isolement, défaut d' isolement installation électrique, NF C 15-100 mesure d' isolement, test mesure résistance d' isolement



DEPANNAGE
Electricien Bry sur marne Télerupteur cablage.jpg
Electricien Champigny sur marne Disjoncteur  d' abonné.jpg
Electricien Champigny sur marne controle deTerre.jpg
Electricien Joinville le Pont Interrupteur diffférentiel.jpg
Electricien Joinville le Pont Liaison Equipotentielle.jpg
Electricien Saint-Maur des fossés Contacteur jour-nuit Cablage.jpg
AMENDEMENT 5 NORMES XPC 16-600 CONSUEL VISIOPHONE CHAUFFAGE TABLEAUX Électrique Tarifs MOTORISATION PORTAIL ECLAIRAGE RÉNOVATION ÉLECTRIQUE Electricien Bry-sur-Marne Electricien Saint-Maur-des-Fossés NORME NF C 15-100
Mentions légales et confidentialité Sommaire
N° Siret : 535 063 879 00014
