RÉNOVATION ÉLECTRIQUE

Électricien Joinville-le-Pont 94340

Rénovation Installation électrique

Tous Travaux d' électricité générale     Tél :  06 08 75 65 79

Rénovation Installation électrique : 32 Devis disponibles en bas de page

Norme NFC 15-100 d' Installation électrique CONSUEL

Conseils réalisation d' installation électrique

Conseils raccordement Tableau électrique

Nos prestations Chantier : Taux Tarif horaire : 41 €uros

Nos 32 Devis et Tarifs de Rénovation Installation électrique

Etant Artisan Electricien depuis 30 années d' expérience et spécialisé dans la Rénovation Installation d' électricité de logement d' habitation, j' ai voulu dans cette page vous conseiller et vous donner toutes les informations possibles et les conseils pour la réalisation de Rénovation d' une Installation électrique complète neuve avec fourniture d' une attestation de conformité CONSUEL

L' attestation de conformité CONSUEL devant être rempli, signé et tamponnée par l' artisan électricien qui a réalisé l' installation électrique selon la Normes NFC 15-100 et renvoyé ce document a l' organisme du CONSUEL pour que celui-ci vienne sur place vérifier et valider les travaux d' installation électrique que vous avez réalisés, et recevoir ainsi votre attestation de conformité en retour tamponné avec le visa CONSUEL qu'il faudra fournir a ENEDIS pour qu'il vous délivre le courant .

Coupure Générale d' urgence

La coupure générale d' urgence ou disjoncteur d' abonné DB doit se trouver dans le logement directement accessible à une hauteur comprise entre 0,90 m et inférieur ou égal à 1,80 mètre du sol et placé sur une platine support ou panneau de contrôle et doit pouvoir assurer une commande manuelle de coupure générale de l' installation électrique sans avoir à sortir du logement

En logement d' habitation la coupure d' urgence doit être a action directe et aucune commande à distance n'est autorisé :: contacteur, bobines, arrêt d' urgence déporté, elle ne doit pas être installée dans un placard, ni dans une gaine ou local fermé à clef, ni placé sous un point d' eau ou au-dessus de feux de plaque de cuisson

Section du Câblage du Disjoncteur de Branchement DB ENEDIS

La section du câble d' alimentation électrique doit être adaptée à la longueur du Cable utilisé entre le Disjoncteur de Branchement ( DB ) ou aussi appelé Coupure Générale Logement et le Compteur Linky, cette section du Cable d' installation électrique doit être sélectionnée en fonction de la Puissance et de l' Ampérage maximum possible du Disjoncteur de Branchement ( 45 A , 60 A ou 90 Ampères ) ..

Dans le cas de moins de 30 mètres de longueur de Cable voici les Sections correspondantes ::

45 Ampères en 10 mm2 mais je préconise 16 mm2 / 60 Ampères en 16 mm2 et 90 Ampères en Cable 25 mm2

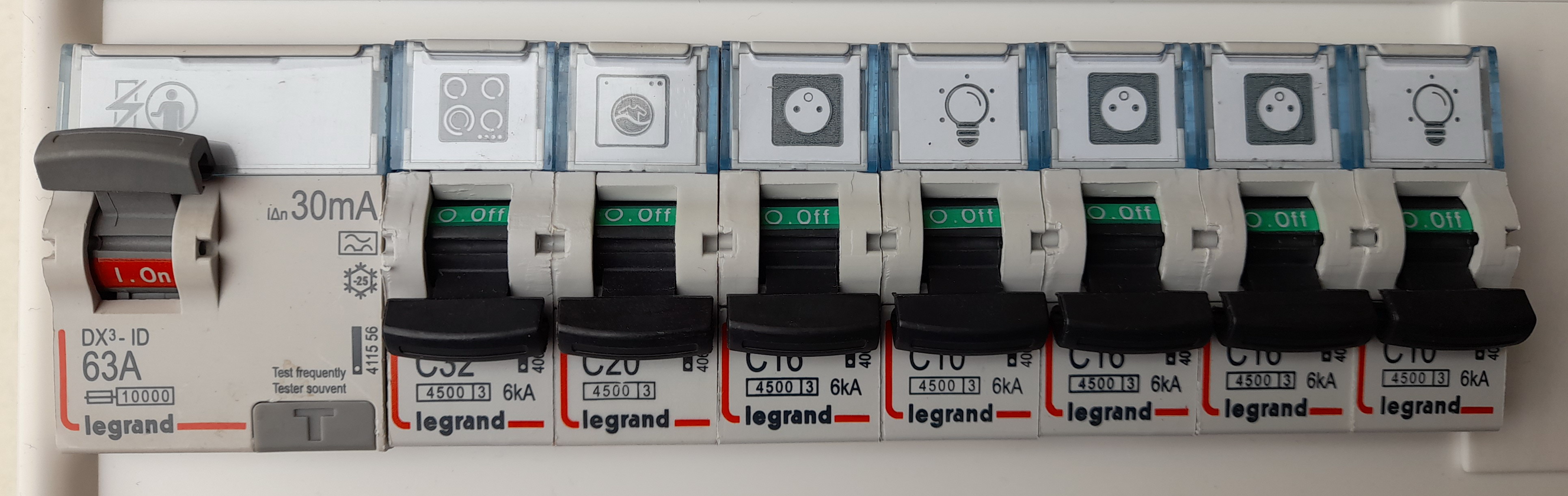

Interrupteurs Différentiels 30 ma :  Type , Calibre interrupteur différentiel

Interrupteur différentiel  associé à un réseau de terre , ce dispositif protège les personnes contre les risques de contact ou de choc électrique lors de défaut d' isolement d' un appareil ménager possédant une carcasse métallique, Il assure automatiquement et instantanément la coupure du courant sur le circuit de l' appareil ménager concerné endommagé

Risque encourus et danger, risque de choc électrique ( électrisation ou électrocution ) après avoir touché un appareil ménager dont la masse métallique c'est trouvée anormalement sous tension

Réaliser la pose d' 1 ou plusieurs Interrupteurs différentiel 30 mA calibré en fonction du courant assigné maximum possible du disjoncteur d' abonné DB ou appelé aussi coupure générale d' urgence 500 ma

Attention pour information : Dans le cas d' 1 disjoncteur d' abonné 10/30 Ampères 1 interrupteur différentiel de Calibrage 40 A 30 ma suffira, mais dans le cas de disjoncteur d' abonné 15/45 Ampères ou 30/60 Ampères il faudra mettre minimum 1 Interrupteur différentiel 63 Ampères 30 ma dans votre tableau électrique selon les règles de la Norme XP-C 16-600 de mise en sécurité électrique de logements

Section du Câblage de l' Interrupteur différentiel 30 ma

Si la section des Fils d' Alimentation entre les Interrupteurs Différentiels 30 ma et les Borniers Phase et Neutre de votre Tableau Electrique n'est pas suffisante, cette section de fils trop petite pourra causer une surchauffe des conducteurs électriques Phase et Neutre d' où le risque de voir fondre l' isolant de ceux-ci et de créer un court-circuit dans le cas où les 2 fils Neutre et Phase ce toucherai, également de créer une surchauffe avec risque d' incendie du plastique en entrée des connexions et des vis de l' Interrupteur Différentiel 30 ma..

D' où Obligation dans un Tableau électrique d' un câblage de fils d' alimentation Neutre et Phase de section 10 mm2 pour les Interrupteurs différentiel 40 Ampères 30 ma, et préconisons câblage de fils d' alimentation de section 16 mm2 pour Interrupteur différentiel 63 Ampères 30 ma ..

Je préconise le câblage des Interrupteurs différentiel et Borniers Phase et Neutre avec du fil électrique souple H07V-K avec embout de câblage, très facilement maniable, surtout en sortie du Disjoncteur de Branchement ..

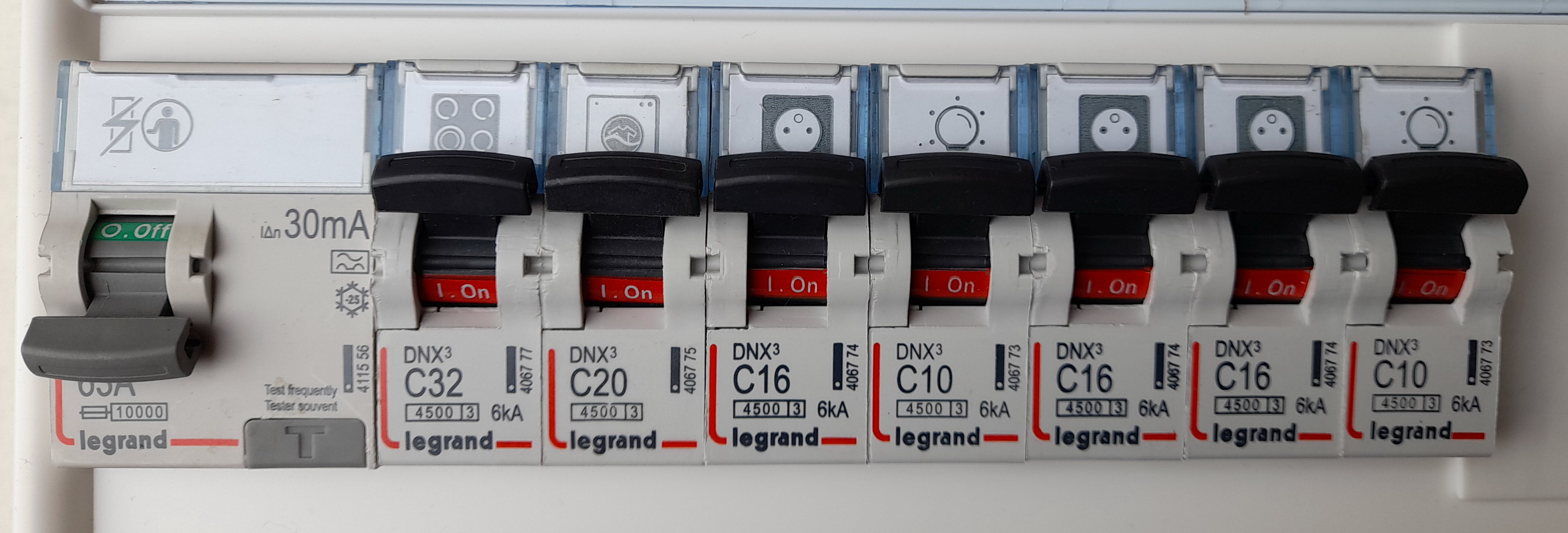

Protection Disjoncteur contre surintensité

Section minimales, Calibre des Disjoncteurs de protection des circuits dans le tableau électrique permettent de protéger les câbles ou conducteurs électrique contre les échauffements anormaux dus aux surcharges des circuits provoqué par une accumulation de prises multiples ou d' appareils ménagers

Ces Disjoncteurs doivent être calibrés en fonction des fils de l' installation, fils de section 1,5 mm2 calibre disjoncteur 16 Ampères maximum et pour les fils de section 2,5 mm2 calibre disjoncteur 20 Ampères maxi

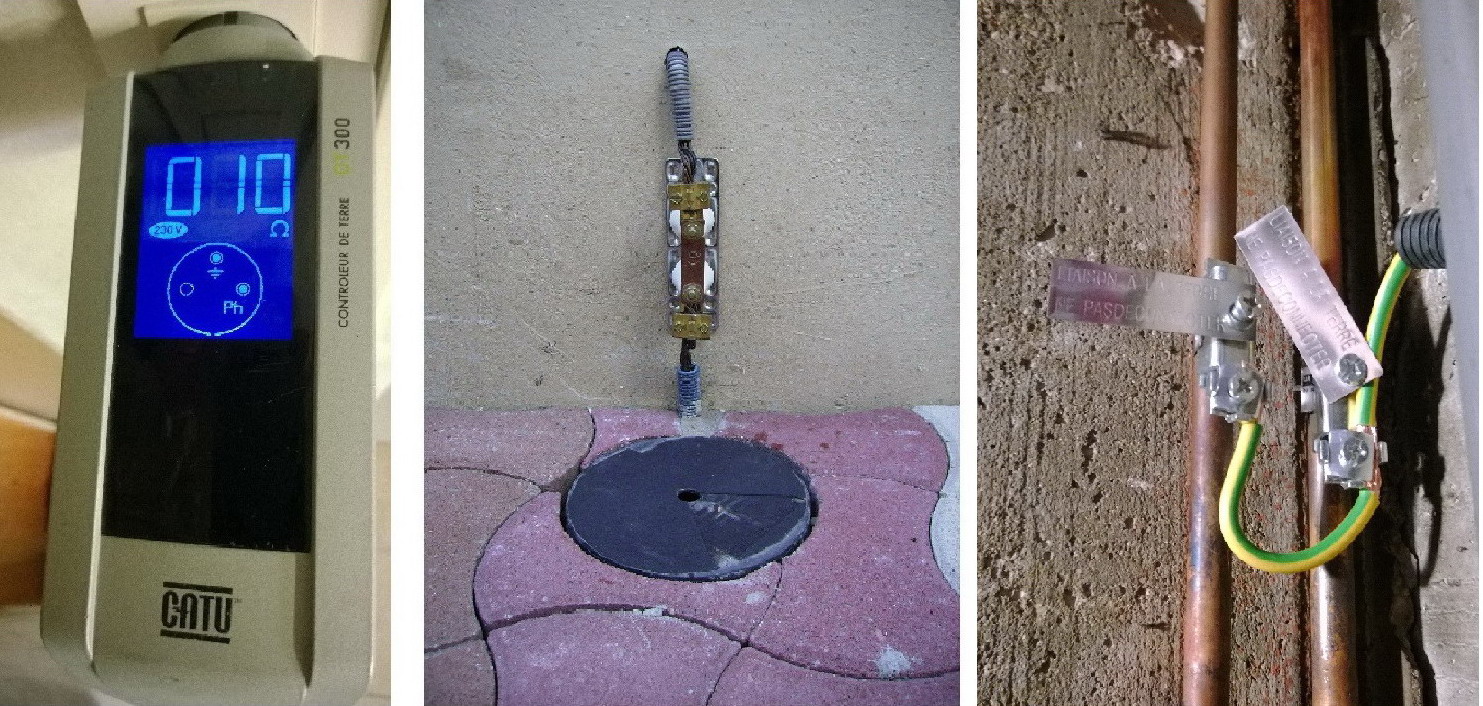

Raccordement mise a la Terre  : Prises, Conducteurs, Liaison équipotentielle Principale

Travaux à réaliser : Réaliser la mise à la terre de l' installation électrique à l' aide de la création d' 1 piquet de terre de longueur minimum de 1 mètre associé à la pose d' une barrette de coupure de terre puis raccordement de ce câble appelé conducteur principal de terre jusqu'au tableau électrique principal et mise à la terre des prises de courant de l' installation électrique et en association de l' installation d' un ou de plusieurs interrupteur différentiel 30 ma



Baignoire et douche :  Volumes et Zones , Liaison équipotentielle supplémentaire

Liaison équipotentielle supplémentaire : Cette liaison des masses ou de mise a la terre permet de mettre au même potentiel ( Resistance 0 Ohms = donc 0 Volts ) toutes les masses métalliques et les masses des matériels électrique des appareils ménager : Lave-linge, Grille-pain, Chaudière, Tuyaux, ect....

En cas de défaut aucun risque d' électrocution car la différence de tension ou courant est nulle ou zéro

Risque encourus et danger, en cas d' absence de Conducteur de Terre reliant tous les éléments métallique d' une salle d' eau , il y a risque d' électrocution lorsque vous toucherez la partie métallique de l' appareil ménager ou des tuyaux mis accidentellement sous tension

Travaux à réaliser, réaliser la liaison équipotentiel supplémentaire depuis le tableau électrique avec un câble de couleur vert-jaune de section minimum 6 mm2 .

Toujours bien sûr en association d' un interrupteur différentiel 30 mA

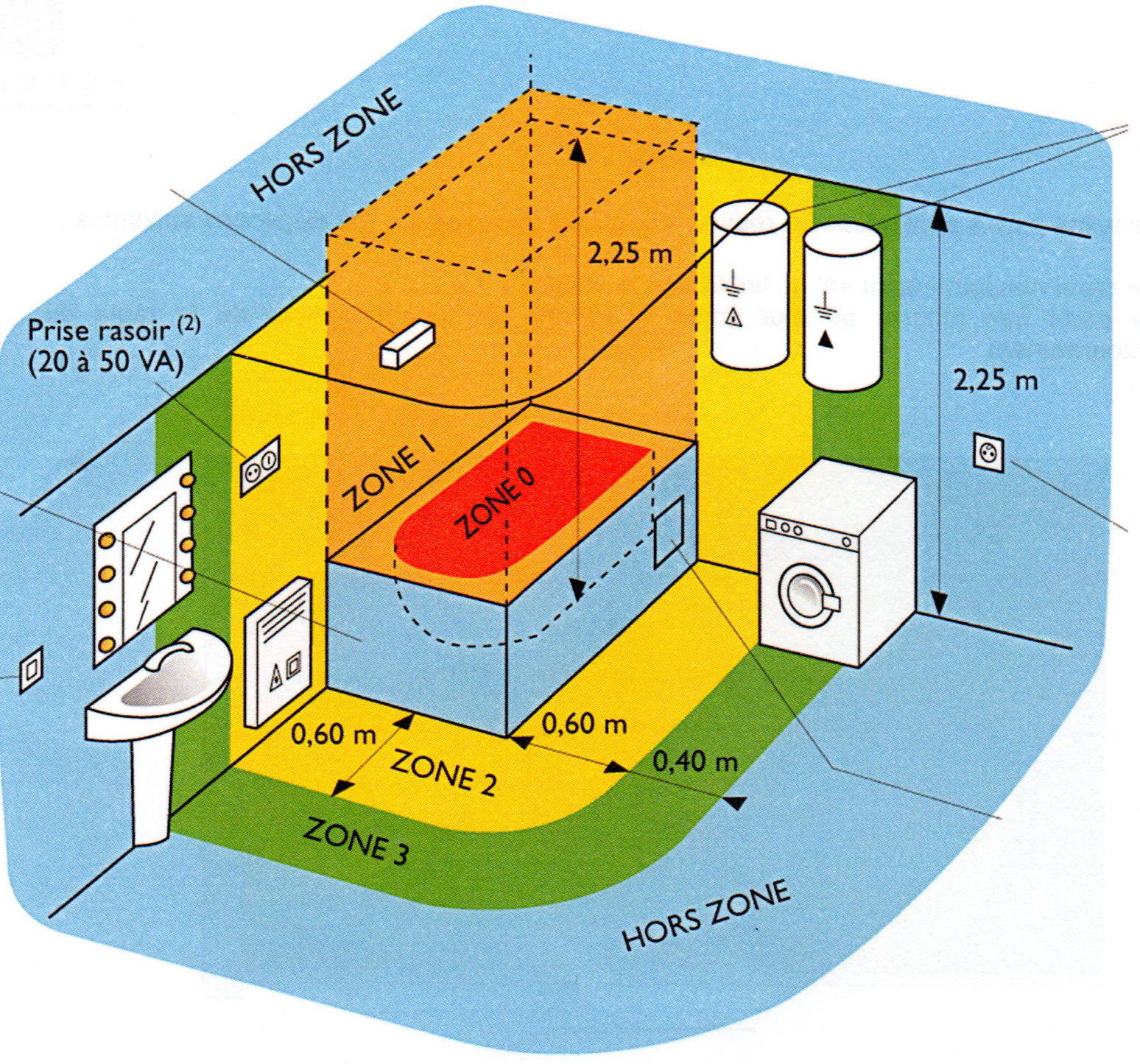

Volume  Salle de Bain

Quels sont les Volumes de sécurité électrique dans votre Salle de Bain ?

Les Normes concernant les locaux contenant une Baignoire ou une Douche sont basés sur les 3 Principes suivant :

A )  Limitation de matériels électrique situés à proximité de la Baignoire ou Bac de Douche

B )  Connection de toutes les masses métalliques et liaison équipotentielle a la Terre obligatoire

C )  Définition de Zones ou Volumes a risques Décris ci-dessous

  *  Volume  0  :  Sont interdits tous appareils électrique

  *  Volume  1  :  Sont interdits Prises de courant, Appareils ménagers, luminaires

  *  Volume  2  :  Sont interdits Prises de courant, appareils ménagers, éclairage de Classe I,

                          Sont autorisés éclairage et Sèche serviette de Classe II

Danger de l' électricité

Suis-je protégé quand j' utilise l'électricité dans ma Salle de Bain ?

Sans protection Interrupteur différentiel 30 ma et sans mise à la terre, l' évacuation des fuites de courant est impossible

Vous risquez donc l' électrocution dans votre Salle de Bain, et en fonction du courant traversant le corps vous risquez :

 A )    a    0,5   ma  :  Sensation très faible

 B )    a    10    ma  :  Tétanisation musculaire

 C )    a    30    ma  :  Paralysie  Respiratoire

 D )    a    75    ma  :  Seuil de fibrillation cardiaque irréversible

 E )    a     1      A    :  Arrêt du Cœur

C' est pourquoi il existe des règles et Normes électrique et Respect des distances ou Volumes de sécurité électrique a respecter dans la Salle de Bain

Prises de courant

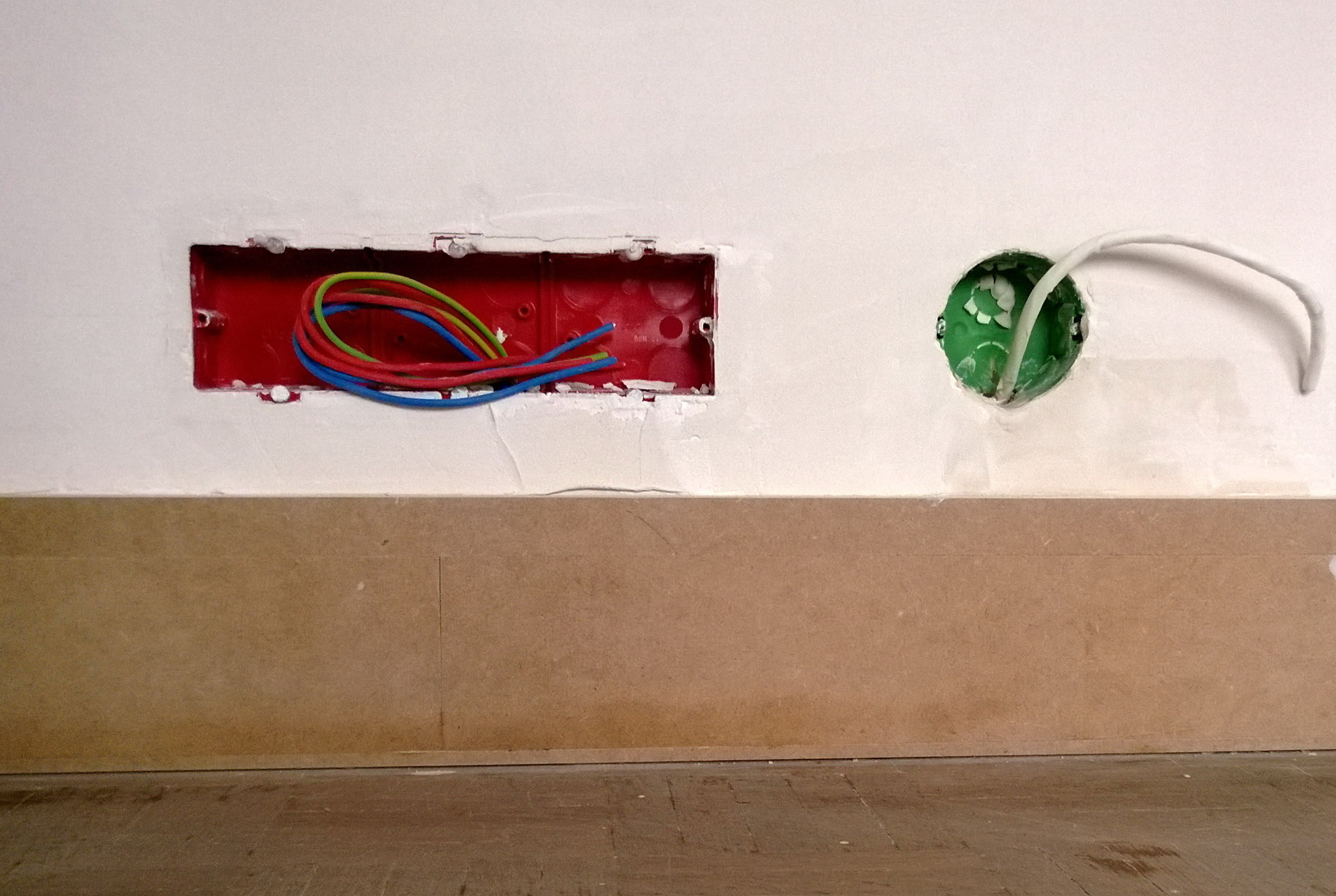

Les Prises de courant avec des fixations dans le pot d' encastrement a griffes sont interdits pour le CONSUEL :  Donc fixation par vis avec les vis de la boite d' encastrement

Depuis le 1er Juin 2004 au moins 1 Prise de courant 16 A doit être placé à proximité de chaque prise de télévision ou RJ 45, Accessibilité pour Handicap : 1 Prise de courant 16 A supplémentaire doit être installée à proximité de l' interrupteur de commande d' éclairage dans chaque pièce du logement

Installation d' un minimum de 3 Prises de courant 16 A par chambre et 5 prises de courant 16 A pour le salon , avec un minimum d' 1 Prise de courant par tranche de 4 mètres carré

Protection circuits prises de courant : avec un maximum de 8 Prises de courant par Disjoncteur 20 A et circuit avec câblage filerie 2,5 mm carré   ( Normes NF C 15-100  avant le nouveau décret du 27 Novembre 2015

Eclairage Points lumineux

Chaque point lumineux en Intérieur qui ne comporte pas de luminaires posés en appliques, l' installation de boite DCL ( dispositif de connexion Luminaires ) est obligatoire et celle-ci doit être fixée à la structure du logement dans le cas de faux plafond BA 13 en prévision d' une charge de 25 Kg pour la suspension d' un luminaire

Dans la Salle de bain l' ensemble boitier DCL et Lampe doit se trouver au plafond a un distance supérieure a 2,25 mètres par rapport au fond de la baignoire ou du bac a douche, le DCL doit se trouver dans le Volume 3

Spots éclairage Salle de bain , Chaque spots doit avoir un transfo d' isolement 12 Volts individuel, les transfos de tension supérieur à 12 Volts et les transfos pour 2 Spots ou plus sont interdits ( Car il délivrent une Tension entre 16 et 18 Volts supérieure à  12 Volts )



Points d' éclairage

La Normes impose au moins 1 point d' éclairage dans chaque pièce au plafond et dans le cas de Prises Courant Eclairage Commandée il impose 2 Prises de Courant commandées dans le cas d' un Salon ..

A l' extérieur, vous devez installer un point d' éclairage au-dessus de chaque accès : porte d' entrée principale, porte de service ..

Un circuit d' éclairage ne doit pas comporter plus de 8 points lumineux : plafonniers, Appliques, spots, le circuit d' éclairage est câblé en fils 1,5 mm carré et protégé par un disjoncteur 16 A maxi, tous les circuits d' éclairage doivent comporter un conducteur de protection Vert / Jaune relié à la terre, le nombre de circuits d' éclairage doit être de 2 minimum par logement

Prises de communication

Les prises de téléphone en " T " ne sont plus autorisées , toutes les prises de communication sont installées en Prise RJ 45 avec un minimum de 2 Prises RJ 45 pour un logement inférieur à 35 mètres carré et doivent provenir du tableau de communication posé sur la gaine technique de logement  ( GTL )

La Norme défini un équipement minimum : dans les logements de 2 pièces et plus , au moins une prise de communication par pièce principale avec un minimum de 2 prises de communication par logement

Ces Prises doivent être de type RJ 45 , elles permettent de brancher l' informatique , le téléphone, et la télévision

Obligation d' installer une prise de courant à proximité de chaque prise RJ 45, dans le cas où les prises de communication installées ne peuvent pas distribuer la télévision, vous devez prévoir en plus l' installation d' un certain nombre de prises de télévision..

Cuisine câblage circuits

La Norme électrique NFC 15-100 impose l' installation électrique en cuisine minimum comprenant  4 Circuits spécialisés Cuisine, le premier étant le circuit 32 A plaque de cuisson, et 3 autres circuits dédiés : Four, Lave-Linge, Lave-Vaisselle, Sèche-Linge, avec un câblage de section 2,5 mm carré protégés par disjoncteurs 20 A ou 16 A indépendant pour chaque circuit.

Circuits de Puissance

Les autres circuits indépendants : Ballon d' eau chaude sur Disjoncteur 20 A, Circuits Volet roulant / Portail automatique  Disjoncteur 10 ou 16 A, Circuits VMC / Alarme  / Vidéophone sur Disjoncteur 2 Ampères

Chauffage électrique :

Pour une puissance cumulée maximum de 2250 Watts  câblage  1,5 mm carré sur disjoncteur 10 A

3500 Watts câblage section 2,5 mm carré sur disjoncteur 16 A, 4500 Watts câblage section 2,5 mm carré sur disjoncteur 20 A

Les convecteurs chauffage électrique doivent être raccordés sur boitier avec sortie de câble et doivent avoir un dispositif d' arrêt ou de coupure individuel sur l' appareil de Chauffage ( Prévu par fabricant à vérifier lors de l' achat Obligatoire Normes )

Tarif prestation chantier : Taux Horaire main d' œuvre  : 41 €uros

Prix et Tarifs de rénovation d' Installation électrique avec les Photos en bas de Page

32 Exemples de devis comprenant la fourniture et main d' oeuvre d' Installation électrique avec rénovation électrique complète d' appartement ou pavillon..

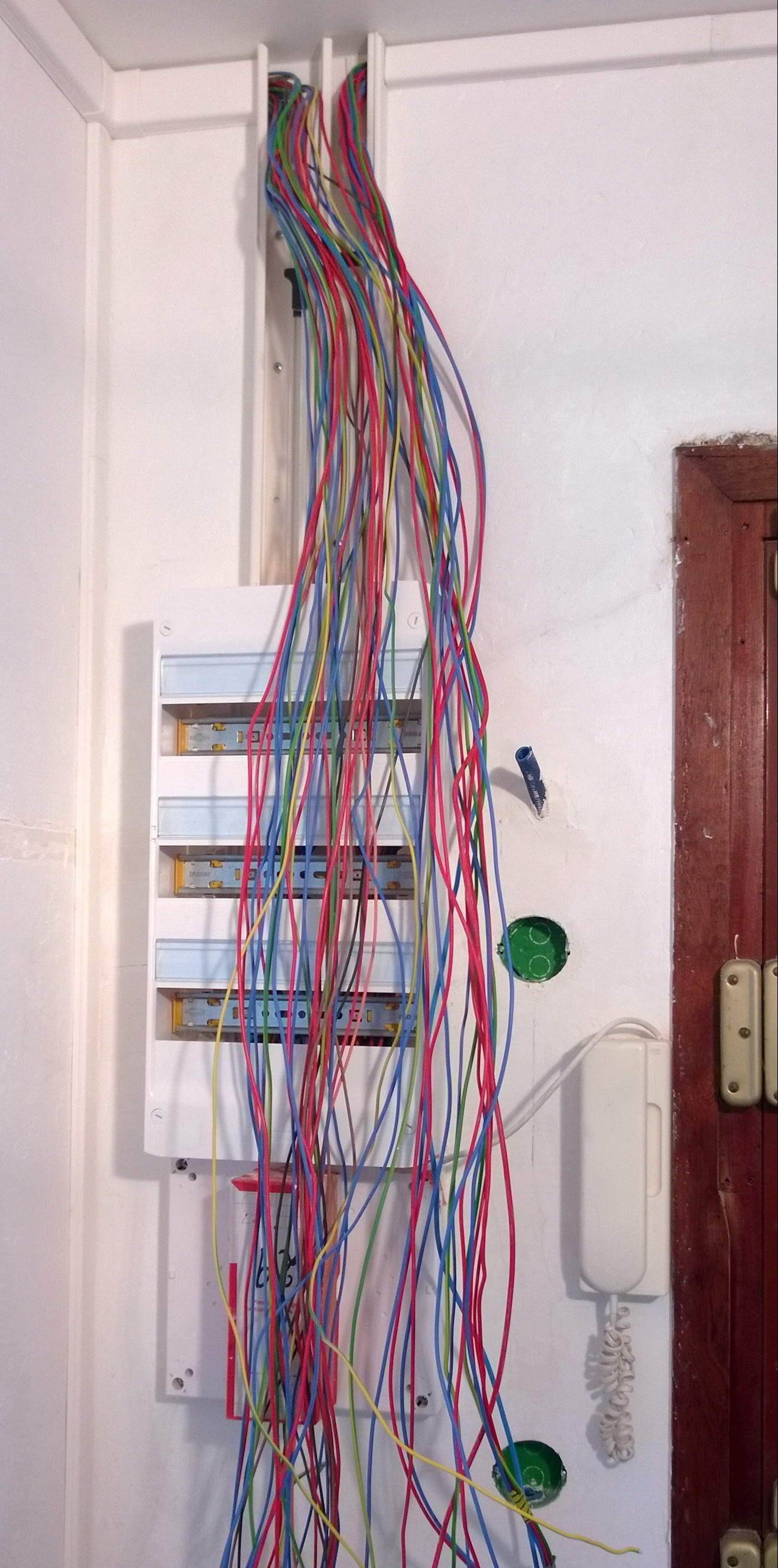

Voir en bas de cette page les Photos réalisées pendant et à la fin des travaux de la rénovation Installation électrique complète de chaque Exemple détaillé ci-dessous

ÉLECTRICIEN Saint-Maur-des fossés 94100

N°1 : Appartement ( Libre )  65 m2

Saint-Maur des fossés  9 Rue Paul Déroulède   94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce, installation comprenant :

23 Prises de Courant, 10 Points Interrupteurs, 1 Circuit Ballon Eau,  Cuisine 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 1 Circuit Hotte,

Appartement F4 surface de 65 m2 comprenant : 1 Entrée, 1 Salle et 1 Salon 30 m2, 1 Cuisine, 2 Chambres, 1 Salle de Bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs Différentiels 40 A  30 ma de Type AC et Type A, 15 Disjoncteurs divisionnaires matériels marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement 15/45 Ampères 500 ma de Type sélectif

Prix Rénovation Installation électrique Complète  N° 1   4900  €uros



N°2 : Appartement ( Libre )  55 m2

Saint-Maur des fossés 59 Avenue Gabriel Péri 94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce, installation comprenant :

28 Prises de Courant, 9 Points Interrupteurs pour 9 points lumineux, 3 Prises de communication multimédia

Cuisine comprenant 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 2 Circuit Prises courants Cuisine et 1 Circuit alimentation chaudière Gaz

Appartement surface 52 m2 comprenant : 1 Entrée, 1 Salon 25 m2, 1 Cuisine, 1 Chambre, 1 Salle de Bain, 1 WC

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs Différentiels 40 A  30 ma de Type AC et Type A, 15 Disjoncteurs divisionnaires matériels marque LEGRAND

Prix Rénovation Installation électrique Complète  N° 2   4900  €uros



N°3 : Pavillon ( Habité )  60 m2

Saint-Maur des fossés 114  Boulevard Général Giraud   94100

Rénovation Installation électrique complète avec fourniture Attestation de conformité CONSUEL pour création Point de livraison ERDF

Rénovation Installation électrique complète sous moulures avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec boitiers pour appareillages cadres sur moulure IBOCO

Installation électrique complète apparente câblage filerie cheminement sous moulure en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande d' éclairage des pièces, installation comprenant :

24 Prises de Courant au total, 10 Points Interrupteur, 3 Prises de communication RJ45 pour un Pavillon comprenant : 1 Etage avec 2 Chambres, 1 Salle de Bain, 1 Palier avec escalier et 1 RDC avec 1 Salon de 18 m2, 1 Cuisine, 1 Entrée, 1 Petit Dressing, 1 Garage

Installation électrique Comprenant l' installation d' une Gaine Technique de Logement (GTL) pour pose d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs différentiel 40 Ampères 30 ma de Type AC et Type A, 17 Disjoncteurs divisionnaires et 1 Coffret communication matériels LEGRAND

Prix Installation électrique complète CONSUEL N° 3   4900 €uros



N°4 : Appartement ( Libre )  5 pièces  70 m2

Saint-Maur des fossés 85  Avenue Foch  94100

Rénovation Installation électrique complète avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type NILOÉ blanc

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électrique et câble multimédia sous plinthes médium à peindre en ceinturage des pièces à vivre et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' au boitier et appareillage interrupteur de type encastré installation électrique comprenant :

32 Prises de Courant , 11 Points Interrupteur, 3 Prises RJ45 multimédia, Cuisine comprenant 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 4 Prises courants en crédence et 1 Circuit alimentation chaudière Gaz

Appartement surface de 70 m2 comprenant : 3 Chambres, 1 Salle Bain avec Installation d' 1 Extracteur ponctuel et 4 Spots encastrés orientables LED 5 Watts 450 Lumens , 1 WC, 1 Couloir, 1 Entrée, 1 Cuisine , 1 Salle et 1 Salon

Fourniture et pose de Plinthe bois médium dans les 3 Chambres et Salle et le Salon pour passage de la filerie dans les Pièces avec dépose des anciennes plinthes en bois

Rénovation installation électrique complète avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs différentiel 40 Ampères 30 ma de Type AC et Type A, 17 Disjoncteurs divisionnaires, 1 Sonnerie modulaire, 2 modules RJ45 matériels tableau électrique marque SCHNEIDER

Fourniture et remplacement de la Platine support et de la coupure générale d' urgence du logement habitation ERDF 15/45 Ampères 500 ma de Type sélectif

Câblage RJ 45 pour jonction Box avec ordinateur et Multimédia Télévision

Prix Travaux rénovation Installation électrique complète  N° 4  7200 €uros



N°5 : Pavillon ( Libre )

Saint-Maur des fossés 11 Allée de la gare  94100

Rénovation Installation électrique Complète Haut de gamme avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type Céliane Titane

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électriques et câble multimédia sous plinthes Pvc en ceinturage des pièces à vivre et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' au boitier d' encastrement de l' interrupteur de commande d' éclairage

Installation électrique complète d' une maison comprenant : 1 Etage avec 2 Chambres, 1 WC, 1 Salle de bain avec installation d' 1 Extracteur ponctuel, 1 RDC avec 1 Salle et 1 Salon, 1 WC, 1 sous-sol, 2 Escaliers, 2 Éclairages extérieur, Installation dans faux plafond cuisine de 12 Spots orientables encastrés LED 5 Watts 450 Lumens

Installation électrique Cuisine avec Installation électrique complète avec encastrement tranchée totale verticale depuis le faux plafond pour encastrement des gaines électriques pour 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 6 Prises courants en crédence, 1 circuit hotte

Rénovation installation électrique complète avec installation d' 1 Tableau électrique 4 Rangées comprenant 1 interrupteur différentiel 63 Ampères de Type AC, 2 Interrupteurs différentiels 40 Ampères 30 ma de Type AC et Type A, 22 Disjoncteurs modulaires, 1 Télérupteur commande d' éclairage matériels marque LEGRAND

Comprenant Installation d' 1 Visiophone couleur EXTEL et gâche électrique

Prix travaux rénovation Installation électrique complète  N° 5  9200  €uros



N°6 : Pavillon ( Habité )   7  Pièces

Saint-Maur des fossés  27 Ter  Rue d' Arromanches  94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce, installation comprenant :

RDC et a l' étage :  34 Prises de Courants, 18 Points Interrupteurs ou Boutons Poussoir, 8 Points Alim Volets, Sous-sol : 7 Prises de Courant, 9 Points Interrupteurs, 1 Alim Chaudière

Pavillon Comprenant : 1 Etage avec 2 Chambres, 1 Salle de Bain, 2 Débarras combles sous toits avec éclairages, 1 Escalier vers RDC,, au RDC avec 1 Salle 25 m2, 2 Chambres, 1 Salle de bain, 1 Cuisine, 1 Entrée avec Palier, 1 Escalier vers sous-sol

Sous-sol avec 1 Garage, 1 Buanderie, 1 Local Cave, 1 Atelier, 1 Palier,, à l' Extérieur 3 Points éclairage

Rénovation installation électrique complète avec installation d' 1 Tableau électrique Principal 3 Rangées et 1 Tableau électrique  Secondaire 1 Rangée au sous-sol comprenant 4 interrupteurs différentiel 40 Ampères 30 ma de Type AC et Type A, 23 Disjoncteurs modulaires, 1 télérupteur commande d' éclairage matériels marque LEGRAND

Prix Rénovation Installation électrique Complète  N°  6   10000  €uros



N°7 : Appartement ( Libre )  5/6  Pièces  95 m2

Saint-Maur des fossés 140 Bd de Créteil  94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs encastrés LEGRAND Type NILOÉ Blanc

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électrique et câble multimédia  sous plinthes médium à peindre en ceinturage des pièces à vivre et pose de moulure électrique jusqu' au boitier d' encastrement de l' interrupteur de commande d' éclairage

Rénovation installation électrique complète comprenant : 38 Prises de Courant, 13 Points Interrupteurs, 4 Points Alim Volet , 2 Points Ballon eau chaude, 2 Alimentations électrique Spécifiques dédié pour Live Box, et dédié pour Hifi, Cuisine comprenant 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 6 Prises courants en crédence

Rénovation installation électrique complète d' 1 Appartement de 95 m2 Comprenant  4 Chambres , 2 Salle de Bain, 1 WC, 1 Couloir Dégagement, 1 Entrée,  1 Grande Salle 28 m2, 1 Cuisine, 1 Balcon Terrasse

Création, Coffrage BA 13 pour Pose des 2 Tableaux électrique, Câblage filerie sous gaine ICTA dans les 2 coffrages vertical  BA 13

Fourniture et Pose Plinthe bois Médium dans les 4 Chambres et Salon pour passage de la filerie dans les Pièces

Rénovation installation électrique complète avec installation de 2 Tableaux électrique : 1 Tableau Principal 4 Rangées et 1 Tableau Secondaire 3 Rangées comprenant au total 7 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A , 30 Disjoncteurs modulaires, 1 Disjoncteur 63 A 2 Pôles protégés pour protection du Cable Alimentation électrique départ vers le Tableau Secondaire, 1 Interrupteur Sectionneur 63 A  2 Pôles pour Coupure Générale du Tableau Secondaire avec matériels marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure générale d' urgence logement ENÉDIS 15/45 Ampères 500 ma de Type sélectif

Rénovation Installation électrique complète réalisée Selon la Normes CONSUEL NF C 15-100
Prix Rénovation Installation électrique Complète N° 7  10000  €uros



N°8 : Pavillon ( Habité )   7 Pièces

Saint-Maur des fossés  37 Bd  des Bagaudes  94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs encastrés LEGRAND Type DOOXIE  Aluminium et Plaque Inox brossé

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électriques et câble multimédia Gradé 3 TV sous plinthes médium à peindre en ceinturage des pièces à vivre et tranchées avec encastrement de gaines ICTA jusqu' au boitier d' encastrement des interrupteurs de commande d' éclairage

Rénovation installation électrique comprenant : 42 Prises de Courant, 19 Points Interrupteur, 6 Points Alim Volet, 20 Prises RJ 45 avec Câblage Multimédia Gradé 3 TV et Gradé 2 Info avec 2 Baies 10'' 9 U avec 4 panneaux de Brassage Catégorie 6A et 2 Switch 16 ports

Pavillon Comprenant : 1 Etage avec 3 Chambres, 1 Salle de Bain, 1 Escalier vers RDC, 1 RDC avec 1 Salle a manger, 1 Salon, 1 Chambre, 1 cuisine, 1 Entrée, 1 Salle de Bain, 1 WC, et 1 Sous-sol

Fourniture et Pose Plinthe bois Médium dans les 3 Chambres à l' étage, Passage Câblage par Sous-sol et dans Doublage pour le RDC

Rénovation installation électrique complète avec installation d' 1 Tableau électrique Principal 4 Rangées et 1 Tableau électrique Secondaire 1 Rangée à l' étage comprenant au total 4 Interrupteurs Différentiel 40 Ampères 30 ma de Type AC et Type A, 1 Interrupteur Différentiel 63 Ampères 30 ma de Type AC, 34 Disjoncteurs, 2 Minuteries, 1 Disjoncteur 40 Ampères  2 Pôles protégés pour protection du Cable d' Alimentation 10 mm2 du Tableau Secondaire à l' étage matériels marque LEGRAND

Fourniture et remplacement de la Coupure Générale d' urgence 30 /60 Ampères 500 ma de type sélectif

Prix Rénovation Installation électrique Complète  N°  8    12000  €uros



N°9 : Appartement ( Habité très chargé )  32 m2

Saint-Maur des fossés  82 Ter Avenue Louis Blanc 94100

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce

Installation électrique complète comprenant : 13 Prises de Courant, 6 Points Interrupteurs éclairage, 1 Circuit Ballon Eau, dont Cuisine circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Four, 1 Circuit Micro-onde

Appartement de surface de 32 m2 comprenant : 1 Entrée, 1 Salle 18 m2, 1 Cuisine, 1 Salle de Bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 2 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A, 10 Disjoncteurs divisionnaires matériels marque LEGRAND

Prix Rénovation Installation électrique Complète  N° 9   2900  €uros



ÉLECTRICIEN Champigny-sur-Marne 94500

N°10 : Appartement ( Libre )  3/4 Pièces  58 m2

Champigny sur Marne 56 Rue de Musselburgh 94500  Esc 17

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en applique Saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Rénovation Installation électrique Complète apparentes câblage de la filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation installation électrique comprenant : 22 Prises de Courant , 9 Points Interrupteurs, Cuisine : 4 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Micro-onde, 1 Circuit Lave-Vaisselle, 1 Circuit Four

Appartement surface de 58 m2 comprenant  2 Chambres, Salle et Salon 20 m2, 1 Cuisine, 1 Entrée, 1 WC, 1 Salle de bain, 1 Dégagement

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 3 Interrupteurs Différentiels 40 A 30 ma de Type AC et de Type A, 14 Disjoncteurs divisionnaires modulaires, 1 Sonnerie modulaire matériels tableau électrique marque SCHNEIDER

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de Type sélectif

Prix Travaux Rénovation Installation électrique Complète  N° 10   4500 €uros



N°11 : Appartement ( Libre )  3  Pièces  55 m2

Champigny sur Marne 17  Chemin du Buisson   94500

Rénovation Installation électrique complète avec appareillages Prises de courant et Interrupteurs apparents Saillie LEGRAND  Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparente avec câblage des fils électrique cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' à l' interrupteur de commande éclairage de la pièce

Installation électrique complète Comprenant : 23 Prises de Courant , 9 Points Interrupteur, Cuisine : 3 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Hotte, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 1 Circuit micro-onde

Appartement surface 55 m2 comprenant : 1 Chambre, 1 Salle, 1 Salon, 1 WC, 1 Salle de bain, 1 Cuisine , 1 Couloir et 1 Entrée

Rénovation Installation électrique complète avec installation d' 1 Tableau  2 Rangées comprenant 3 Interrupteurs différentiel 40 A 30 ma de Type AC et Type A, 13 Disjoncteurs modulaires , 1 Sonnerie modulaire matériel Tableau avec matériels marque LEGRAND

Fourniture et Remplacement de la Platine support et de la coupure générale d' urgence du logement 15/45 Ampères 500 ma de Type sélectif

Prix Rénovation Installation électrique complète N° 11   4700  €uros



N°12 : Appartement ( Libre )  4 Pièces  60 m2

Champigny sur marne 82 Rue de Verdun  94500

Rénovation Installation électrique complète avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type NILOÉ blanc

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électrique et câble multimédia sous plinthes médium à peindre en ceinturage des pièces Salon et Salle à manger et Chambres et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' au boitier encastrable de l' interrupteur commande d' éclairage

Rénovation installation électrique comprenant : 26 Prises de Courant , 10 Points Interrupteur, dont en Cuisine : 5 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Four, 1 Circuit Lave-Vaisselle, 1 Circuit Hotte, 1 Circuit micro-onde

Appartement surface de 60 m2 comprenant : 2 Chambres, 1 Salle de bain, 1 WC, 1 dégagement avec 1 petit placard, 1 Salon 20 m2, 1 Cuisine

Installation électrique complète avec installation d' 1 Tableau électrique  3 Rangées comprenant 3 Interrupteurs différentiels 40 A 30 ma de Type AC et Type A et 16 Disjoncteurs divisionnaires modulaires, 1 Sonnerie modulaire, matériels Tableau électrique marque LEGRAND

Fourniture et remplacement de la Platine support et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Câblage RJ 45 pour jonction Box avec ordinateur et vers Multimédia télévision, Installation commande 2 Vitesses et Thermostat pour chauffage collectif par ventilation

Prix rénovation Installation électrique complète  N° 12   6200  €uros



N°13 : Appartement  ( libre )  4  Pièces  62 m2

Champigny sur marne 112  Bis  Av  Roger Salengro  94500

Rénovation Installation électrique complète avec appareillages Prises de Courant  et  Interrupteurs encastrés  LEGRAND  Type  NILOÉ  Blanc

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électriques sous moulure en ceinturage bas des pièces à vivre et pose de moulure discrète verticale dans les angles de mur derrière les portes pour cheminement des câbles électrique vers le plafond de l' entrée et le couloir jusqu' au tableau électrique en passant dans un faux-plafond BA13 livré brut avec 4 Spots à LED

Rénovation installation électrique comprenant : 25  Prises de Courant,  11  Points Interrupteurs, dont en Cuisine : 1 Circuit Four, 1 Circuit Lave-Vaisselle, 1 Circuit Hotte, 1 Circuit micro-onde, 3 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères

Appartement surface de 62 m2 comprenant : 2 Chambres, 1 Salle de bain, 1 Entrée couloir, 1 Salle 16 m2 , 1 Salon 12 m2, 1 Cuisine, 1 Cellier

Rénovation installation électrique complète avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A, 15 Disjoncteurs modulaires, 1 Sonnerie modulaire matériels tableau électrique marque SCHNEIDER

Fourniture et remplacement de la Platine support et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Rénovation Installation électrique Complète  N°  13   6000  €uros



N°14 : Appartement ( Habité )  4/5  pièces  68 m2

Champigny sur marne 194  Rue Diderot  94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en appliques saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation Installation électrique comprenant : 28 Prises de Courant , 14 Points Interrupteur, dont en Cuisine : 5 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Four, 1 Circuit Lave-Vaisselle, 1 Circuit Hotte, 1 Circuit micro-onde, Installation de 4 Prises Télévision dans les 4 pièces principales
Appartement F5 surface de 68 m2 comprenant : 3 Chambres, 1 Grande Salle 20 m2, 1 Cuisine, 1 Entrée, 1 couloir, 1 WC, 1 Salle de bain

Rénovation Installation électrique complète avec installation d' 1 Gaine Technique de logement (GTL) avec installation d' 1 Tableau électrique 4 Rangées comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A, 17 Disjoncteurs modulaires, matériels tableau électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Rénovation Installation électrique complète  N° 14   6500  €uros



N°15 : Appartement ( Habité )  3 Pièces  60 m2

Champigny sur Marne 15  Av Général de gaulle  94500

Rénovation Installation électrique complète avec appareillages  Prises de courant et Interrupteurs encastrés LEGRAND Type Céliane Blanc

Installation électrique complète avec tranchées verticales pour cheminement du câblage des fils électrique sous gaines encastrées dans les murs depuis le faux plafond BA13 jusqu' aux boitiers de type encastrement pour les prises de courant et interrupteurs de commande d' éclairage

Rénovation installation électrique complète comprenant : 32 Prises de Courant , 10 Points Interrupteur, 6 Prise RJ45 Catégorie 6 blindées, en Cuisine : 6 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Four, 1 Circuit Lave-Vaisselle, 1 Circuit Hotte, 1 Circuit micro-onde

Câblage Réseau RJ 45  haut débit avec panneau de brassage catégorie 6E blindé de 8 ports pour jonction Box et liaison Multimédia, fourniture et Installation de 18 Spots encastrés LED 5 Watts  450 lumens

Appartement surface de 60 m2 Comprenant : 2 Chambres, 1 Salle de séjour, 1 WC, 1 Salle de bain , 1 Entrée couloir,  1  Cuisine

Rénovation Installation électrique complète avec installation d' 1 Gaine Technique de logement (GTL) avec installation fourniture et Remplacement de la Platine support et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif et d' 1 Tableau électrique 4 Rangées comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A, 19 Disjoncteurs modulaires, matériels tableau électrique marque LEGRAND

Prix travaux Rénovation Installation électrique complète  N° 15    6800  €uros



N°16 : Appartement Duplex ( Habité )  5 Pièces  90 m2

Champigny sur Marne 10  Avenue Roger Salengro  94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparentes câblage fileries cheminement sous moulures en ceinturage des pièces et pose de moulures électriques en encadrement des portes pour cheminement des fils électriques jusqu' à l' interrupteur de commande d' éclairage de la pièce

Rénovation installation électrique complète comprenant : 30 Prises de Courant , 14 Points Interrupteurs et Bouton Poussoir, dont en Cuisine : 1 circuit Four, 5 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Vaisselle, 1 Circuit Hotte, 1 Circuit micro-onde

Appartement Duplex surface 90 m2 comprenant : 1 Etage avec 4 Chambres, 2 Salles de Bain, 1 WC, 1 Couloir, Escalier vers RDC, 1 RDC avec 1 Entrée, 1 Salle, 1 Cuisine, 1 Débarras

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique Principal 3 rangées et 1 Tableau électrique 1 rangée Secondaire à l' étage comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 16 Disjoncteurs modulaires divisionnaires matériels tableau électrique marque LEGRAND

Prix travaux Rénovation Installation électrique complète N°  16   7100 €uros



N°17 : Appartement ( Libre )  100 m2

Champigny-sur-Marne  22 Boulevard Jules Guesde  94500

Rénovation Installation électrique complète en semi-encastrée complète avec les boitiers des appareillages en encastrés pour appareillages Prises de Courant et Interrupteurs LEGRAND Type Dooxie blanc

Installation Rénovation électrique complète de type semi encastrée, comprenant la fourniture et Pose de Plinthes bois Médium à peindre en ceinturage dans toutes les pièces à vivre, les 3 Chambres, la Salle et le Salon et dans l' entrée et le couloir et dégagement pour passage et cheminement du câblage des fils électriques et câbles multimédia gradé 3TV

Câblage installation de Prises RJ45 Multimédia Gradé 3 TV et Informatique Catégorie 6A dans toutes les pièces à vivre, Fourniture et Installation de 2 Extracteurs d' air UNELVENT 12 Volts et transfo 12 Volts installés dans le tableau électrique avec commande ponctuel par interrupteur tension 12 Volts dans les 2 Salles de Bain

Rénovation Installation électrique complète comprenant : 38 Prises de Courant, 21 Points Interrupteurs éclairage, 6 Interrupteurs commande Volet électriques, 2 Interrupteurs commande Extracteurs dans les 2 Salles de Bain, 5 Prises RJ 45 avec Câblage informatique et Multimédia Gradé 3 TV  2200 MHz vers 1 panneau de Brassage RJ45 Catégorie 6A  8 ports centralisé dans 1 Coffret pour distribution vers la Box et l' arrivée fibre Internet

Installation électrique Cuisine 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 1 Circuit Hotte, 1 Circuit Sèche-Linge

Appartement surface de 100 m2 comprenant : 1 Entrée, 1 Entrée dégagement Salle, 1 Salle à manger 25 m2, 1 Salon, 1 grande Cuisine, 1 Couloir dégagement, 3 Chambres, 2 Salles de Bain, 1 WC

Rénovation Installation électrique complète avec installation d' 1 gaine technique de logement (GTL) avec installation d' 1 Tableau électrique 4 Rangées et 1 Tableau électrique secondaires de 2 Rangées comprenant au total 5 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 24 Disjoncteurs modulaires, 1 Sonnerie modulaire, matériels tableaux électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement 15/45 Ampères 500 ma de type sélectif avec pose sur la GTL

Prix travaux Rénovation Installation électrique Complète  N° 17    9000 €uros



N°18 : Appartement ( Libre )  3/4 Pièces  57 m2

Champigny sur Marne 148 Rue de Verdun 94500 Esc 4

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en applique Saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Rénovation Installation électrique Complète apparentes câblage de la filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation installation électrique comprenant : 19 Prises de Courant , 9 Points Interrupteurs éclairage, Cuisine : 3 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Micro-onde, 1 Circuit Lave-Vaisselle, 1 Circuit Four

Appartement surface de 57 m2 comprenant  2 Chambres, Salle et Salon 20 m2, 1 Cuisine, 1 Entrée couloir, 1 WC, 1 Salle de bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 3 Interrupteurs Différentiels 40 A 30 ma de Type AC et de Type A, 12 Disjoncteurs divisionnaires modulaires, 1 Sonnerie modulaire matériels tableau électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de Type sélectif

Prix Travaux Rénovation Installation électrique Complète  N° 18   4650 €uros



N°19 : Appartement ( Libre )  3/4 Pièces  56 m2

Champigny sur Marne 52 Rue de Musselburgh 94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en applique Saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Rénovation Installation électrique Complète apparentes câblage de la filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation installation électrique comprenant : 18 Prises de Courant , 8 Points Interrupteurs, Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 3 prises de courant en crédence, 1 Circuit Micro-onde, 1 Circuit Lave-Vaisselle, 1 Circuit Four

Appartement surface de 56 m2 comprenant  2 Chambres, Salle / Salon 20 m2, 1 Cuisine, 1 Entrée, 1 WC, 1 Salle de bain, 1 Dégagement

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 2 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 11 Disjoncteurs divisionnaires modulaires, 1 Sonnerie modulaire matériels tableau électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de Type sélectif

Prix Travaux Rénovation Installation électrique Complète  N° 19   4700 €uros



N°20 : Appartement ( Habité )  3 Pièces  54 m2

Champigny sur Marne 38 Rue de Musselburgh 94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en applique Saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Rénovation Installation électrique Complète apparentes câblage de la filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation installation électrique comprenant : 22 Prises de Courant , 8 Points Interrupteurs éclairage, Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 3 prises de courant en crédence, 1 Circuit Frigo, 1 Circuit Ballon eau chaude, 1 Circuit Four

Appartement surface de 54 m2 comprenant  2 Chambres, Salle / Salon 18 m2, 1 Cuisine, 1 Entrée, 1 WC, 1 Salle de bain, 1 Dégagement

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 2 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 11 Disjoncteurs divisionnaires modulaires, matériels tableau électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de Type sélectif

Prix Travaux Rénovation Installation électrique Complète  N° 20   4700 €uros



N°21 : Appartement ( Habité )  62 m2

Champigny-sur-Marne  198 Avenue du Général de Gaulle  94500

Rénovation Installation électrique complète en semi-encastrée complète avec encastrement dans béton des boitiers en encastrés pour appareillages Prises de Courant et Interrupteurs LEGRAND Type Mosaic 45 blanc

Installation Rénovation électrique complète de type semi encastrée, comprenant la fourniture et Pose de Plinthes Pvc en ceinturage dans toutes les pièces à vivre, Chambre, la Salle et le Salon et dans l' entrée et le couloir et le dégagement pour passage et cheminement du câblage des fils électriques et câbles multimédia gradé 3TV

Rénovation Installation électrique complète comprenant : 22 Prises de Courant, 11 Points Interrupteurs éclairage, 3 Interrupteurs commande Volet électriques, 3 Prises RJ 45 dans chambre, Salle et Salon avec Câblage informatique et Multimédia Gradé 3 TV  2200 MHz vers 1 Bloc de Brassage RJ45 Catégorie 6A  4 ports centralisé dans 1 Coffret pour distribution vers la Box et l' arrivée fibre Internet

Installation électrique Cuisine 5 circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 1 Circuit Hotte, 1 Circuit Sèche-Linge

Appartement surface de 62 m2 comprenant : 1 Entrée, 1 Salle à manger, 1 Salon, 1 Cuisine, 1 Couloir dégagement, 1 Chambre, 1 Salle de Bain, 1 WC

Rénovation Installation électrique complète avec installation d' 1 gaine technique de logement (GTL) avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 19 Disjoncteurs modulaires, matériels tableaux électrique marque SCHNEIDER

Prix travaux Rénovation Installation électrique Complète  N° 21    6800 €uros



N°22 : Appartement ( Libre )  Studio  30 m2

Champigny sur Marne 115 Avenue du Général de Gaulle 94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteur apparents en applique Saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Rénovation Installation électrique Complète apparentes câblage de la filerie cheminement sous moulures en ceinturage de la pièce et pose de moulure électrique en encadrement de porte pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce

Rénovation installation électrique comprenant : 8 Prises de Courant, 3 Points Interrupteurs éclairage, Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 2 prises de courant en crédence, 1 Circuit Frigo, 1 Circuit Ballon eau chaude

Appartement Studio surface de 30 m2 comprenant : 1 Salle principale, 1 Cuisine, 1 Salle de bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 1 Rangée comprenant 1 Interrupteur Différentiel 63 Ampères 30 ma de Type A, 8 Disjoncteurs divisionnaires modulaires, matériels électrique marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de Type sélectif

Prix Travaux Rénovation Installation électrique Complète  N° 22   2400 €uros



N°23 : Appartement ( Libre )  4 Pièces  68 m2

Champigny sur marne 196 Rue Diderot  94500

Rénovation Installation électrique complète avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type DOOXIE blanc

Installation électrique complète de type semi encastrée, câblage filerie cheminement des fils électrique et câble multimédia sous plinthes médium à peindre en ceinturage des pièces Salon et Salle à manger et Chambres et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' au boitier encastrable de l' interrupteur commande d' éclairage

Rénovation installation électrique comprenant : 36 Prises de Courant, 10 Points Interrupteur, dont en Cuisine : 6 prises de courant en crédence, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Four, 1 Circuit Lave-Vaisselle, 1 Circuit Lave-Linge, 1 Circuit Hotte, 1 Circuit micro-onde, 1 Circuit Ballon eau chaude

Appartement surface de 68 m2 comprenant : 3 Chambres, 1 Salon 20 m2, 1 Salle de bain, 1 WC, 1 Entrée couloir, 1 Cuisine

Rénovation Installation électrique complète avec installation d' 1 gaine technique de logement (GTL) avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs différentiels 40 Ampères 30 ma de Type AC et Type A, 16 Disjoncteurs divisionnaires modulaires, 1 Sonnerie modulaire, matériels Tableau électrique marque LEGRAND

Fourniture et remplacement de la Platine support et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Câblage 3 Prises RJ 45 pour jonction Box avec ordinateur et vers Multimédia télévision

Prix travaux rénovation Installation électrique complète  N° 23   7500  €uros



N°24 : Appartement ( Libre )  30 m2

Champigny-sur-Marne  44 Avenue Jean-Jaurès 94500

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce

Installation électrique complète comprenant : 10 Prises de Courant, 5 Points Interrupteurs éclairage, 1 Prise télévision, 1 Circuit Ballon Eau, dont coin Cuisine circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Four,

Appartement de surface de 30 m2 comprenant : 1 Entrée, 1 Salle 25 m2 avec coin Cuisine, 1 Salle de Bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 1 Rangées comprenant 1 Interrupteur Différentiel 63 Ampères 30 ma de Type A, 9 Disjoncteurs divisionnaires, 1 sonnerie modulaire matériels tableau électrique marque LEGRAND

Fourniture et remplacement de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix Rénovation Installation électrique Complète  N° 24   2600  €uros



ÉLECTRICIEN Joinville-le-Pont 94340

N°25 : Appartement ( Habité )  2 Pièces   45 m2

Joinville le pont  99  Quai de la marne  94340

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électriques jusqu' à l' interrupteur de commande éclairage des pièces

Rénovation installation électrique comprenant : 16 Prises de Courant, 5 Points Interrupteurs, dont en Cuisine circuits spécialisés : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Four, 1 Circuit Hotte, 1 Circuit Alim Chaudière, 3 Prises de courant en crédence

Appartement surface de 45 m2 comprenant : 1 Entrée, 1 Salle 18 m2, 1 Chambre, 1 Cuisine, 1 Salle de Bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 2 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 9 Disjoncteurs divisionnaire, matériels tableau électrique de marque LEGRAND

Fourniture et Remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Rénovation Installation électrique Complète  N° 25   3100  €uros



N°26 : Pavillon ( Habité )   6  Pièces

Joinville-le-Pont 45 Avenue Jean d' Estienne d' Orves 94340

Rénovation Installation électrique complète avec appareillages Prises de Courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous Plinthe Pvc en ceinturage des pièces et pose de moulure électrique en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce, installation comprenant :

RDC et à l' étage : 31 Prises de Courants, 11 Points Interrupteurs ou Boutons Poussoir, 5 Prises télévision, Sous-sol : 5 Prises de Courant, 5 Points Interrupteurs, 1 Alim Chaudière

Pavillon Comprenant : 1 Etage avec 2 Chambres, 1 Salle de Bain, 1 Débarras combles sous toits avec éclairages, 1 Escalier vers RDC,, au RDC avec 1 Salle 25 m2, 2 Chambres, 1 Cuisine, 1 Entrée, 1 Escalier vers sous-sol,, Sous-sol avec 1 Buanderie, 1 Local Cave, 2 pièces stockage

Rénovation installation électrique complète avec installation d' 1 gaine technique de logement (GTL) avec installation d' 1 Tableau électrique 4 Rangées avec 4 interrupteurs différentiel 40 Ampères 30 ma de Type AC et Type A, 19 Disjoncteurs modulaires, matériels marque LEGRAND

Prix Rénovation Installation électrique Complète  N°  26    7900  €uros



ÉLECTRICIEN autres Rénovations installations électrique complètes

N°27 : Appartement ( Libre )   2 Pièces  45 m2

Vincennes 5 bis Félix Faure  94300

Rénovation Installation électrique Complète avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type NILOÉ blanc

Installation électrique complète de type semi encastrée, câblage cheminement des fils électriques sous moulures en ceinturage des pièces à vivre et pose de moulure en encadrement des portes pour cheminement des fils électriques jusqu' au boitier encastrable de l' interrupteur commande d' éclairage

Rénovation installation électrique complète comprenant : 21 Prises de Courant, 9 Points Interrupteur éclairage, dont en Cuisine : 1 circuit Four, 3 prises de courant en crédence, 1 Circuit lave-Vaisselle, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Hotte, 1 Circuit micro-onde, 1 Circuit Chaudière, Câblage Prise RJ 45 pour jonction entre Box et multimédia télévision

Appartement surface de 45 m2 comprenant : 1 Chambre, 1 Salle de bain, 1 WC, 1 Dégagement, 1 Salon 18 m2, 1 Entrée, 1 Cuisine

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 2 Interrupteurs différentiels 40 Ampères 30 ma de Type AC et de Type A, 14 Disjoncteurs, 1 Transfo et 1 Sonnerie modulaire 12 Volts avec matériels marque SCHNEIDER

Fourniture et Remplacement de la Platine support et de la Coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Rénovation Installation électrique complète  N° 27    5200 €uros



N°28 : Appartement ( Libre )   3 pièces  56 m2  dans maison

Bry-sur-Marne Rue de Rigny   94360

Installation électrique complète Neuves avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type Mosaic 45 Blanc

Installation électrique complète avec tranchées verticales pour cheminement du câblage des fils électrique sous gaines encastrées dans les murs depuis le faux plafond BA13 jusqu' aux boitiers de type encastrement pour les prises de courant et interrupteurs de commande d' éclairage et ce jusqu' au tableau électrique

Installation électrique complète comprenant : 25 Prises de courant, 9 points interrupteur d' éclairage, dont en Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Linge, 1 Circuit Four, 1 Circuit Hotte, 1 Circuit Lave-Vaisselle, 3 Prises de courant en crédence

Logement appartement surface de 56 m2 comprenant : 2 Chambres, 1 Salon, 1 Salle de bain, 1 WC, 1 Cuisine, 1 Entrée

Rénovation installation électrique complète comprenant avec installation d' 1 Gaine Technique Logement (GTL) avec installation d' 1 Tableau électrique 3 Rangées avec 3 Interrupteurs différentiel 40 Ampères 30 ma de Type AC et de Type A, 17 Disjoncteurs modulaires, et 1 Coffret de communication avec installation de 3 Prises RJ45 catégorie 6E matériels de marque LEGRAND

Fourniture et Installation de la platine support panneau de contrôle et de la coupure générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Installation électrique complète neuve pour CONSUEL  N° 28   5700  €uros



N°29 : Appartement  ( Habité )  4  Pièces  70 m2

Neuilly sur Marne 14  Rue de la Libération  93330

Rénovation Installation électrique complète avec appareillages Prises de Courant et  Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparente avec câblage cheminement des fils électriques sous moulures en ceinturage des pièces et pose de moulure électriques en encadrement des portes pour cheminement des fils électriques jusqu' à l' interrupteur de commande éclairage des pièces

Installation électrique complète comprenant : 29 Prises de Courant, 10 Points Interrupteurs éclairage, dont en Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Lave-Vaisselle, 1 Circuit Four, 1 Circuit Hotte, 4 Prises de courant en crédence, 1 Circuit Ballon d' eau chaude

Appartement surface 70 m2 comprenant : 3 Chambres, 1 Grande Salle 20 m2, 1 Cuisine, 1 Entrée Couloir, 1 WC, 1 Salle de Bain

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 2 Rangées comprenant 3 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et de Type A, 16 Disjoncteurs, 1 Sonnerie modulaire avec 1 Transfo 12 Volts, matériels Tableau électrique marque SCHNEIDER

Fourniture et remplacement de la Platine support et de la Coupure Générale d' urgence du logement ERDF 15/45 Ampères 500 ma de type sélectif

Prix travaux Rénovation Installation électrique Complète N°  29   5400  €uros



N°30 : Pavillon  ( Habité )  8 Pièces

Nogent sur Marne 36  Avenue  Thiers 94130

Rénovation Installation électrique complète avec appareillages  Prises de Courant et  Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparentes câblage filerie cheminement sous moulures en ceinturage des pièces et pose de moulure en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce

Installation électrique complète comprenant : 42 Prises de Courant,  25  Points Interrupteurs, dont en Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Frigo congélateur, 1 Circuit Four, 1 Circuit Hotte, 6 Prises de courant en crédence, 1 Circuit Micro-onde

Pavillon Comprenant : 2 ème Étage avec  3 Chambres, 1 Palier et Escalier vers 1er, 1 er Étage avec  2 Chambres, 1 Salle de bain, 1 WC, 1 Palier et Escalier vers RDC, RDC avec 1 Entrée, 1 WC, 1 Cuisine, 1 Salle/Salon 28 m2....Extérieur avec 2 Points éclairage lumineux, 1 Alimentation Garage, 1 sous-sol avec 1 buanderie et 2 petites pièces

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique Principal 3 Rangées et 1 Tableau électrique Secondaire 1 Rangée à l' Étage comprenant au total 4 Interrupteurs Différentiels 40 Ampères 30 ma de Type AC et Type A, 20 Disjoncteurs divisionnaires avec matériels marque SCHNEIDER

Prix travaux Rénovation Installation électrique Complète N° 30  9800  €uros



N°31 : Pavillon ( Habité )   7  Pièces

Plessis Trévise 36 Avenue Parc de la Lande   94420

Rénovation Installation électrique complète avec appareillages  Prises de courant et Interrupteurs apparents en applique saillies LEGRAND Type OTHEO avec cadres appareillages boitiers sur moulure marque IBOCO

Installation électrique complète apparentes câblage cheminement des fils électriques sous moulures en ceinturage des pièces et pose de moulure en encadrement des portes pour cheminement des fils électrique jusqu' à l' interrupteur de commande éclairage de la pièce

Installation électrique complète comprenant : 45 Prises de Courant, 29 Points Interrupteur commande éclairage, dont en Cuisine : 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Frigo congélateur, 1 Circuit Hotte, 1 Circuit Lave-Vaisselle, 6 Prises de courant en crédence, 1 Circuit four, 1 Circuit Micro-onde

Pavillon Comprenant : * 1 Etage avec 2 Chambres, 3 Espaces combles sous Toits avec éclairages, 1 Escalier vers RDC. * RDC avec 1 Chambre, 1 Salle à manger, 1 Salon, 1 Salle de bain, 1 WC,  1 Cuisine, 1 Entrée Véranda, 1 Couloir, 1 Escalier. * Sous-sol  avec 1 Chambre, 1 Buanderie, 1 Garage, 2 Locaux Rangements. * Extérieur avec 2 Points éclairage

Rénovation Installation électrique complète avec installation de 2 Tableaux électrique principal et secondaire de 2 Rangées comprenant au total 4 interrupteurs différentiel 40 Ampères 30 ma de Type AC et de Type A, 21 Disjoncteurs avec matériels marque LEGRAND

Prix travaux rénovation Installation électrique complète N° 31   9800  €uros



N°32 : Appartement ( Libre )   3 Pièces  56 m2  immeuble ancien 1900

Nogent-sur-Marne 22 rue André Pontier  94130

Rénovation Installation électrique Complète avec appareillages Prises de courant et Interrupteurs encastrés LEGRAND Type DOOXIE blanc

Installation électrique complète de type semi encastrée, câblage cheminement des fils électriques sous moulures en ceinturage des pièces à vivre et pose de moulure en encadrement des portes pour cheminement des fils électriques jusqu' au boitier encastrable de l' interrupteur commande d' éclairage

Rénovation installation électrique complète comprenant : 24 Prises de Courant, 10 Points Interrupteurs éclairage pour 11 points lumineux. En Cuisine : 1 circuit Four, 4 prises de courant en crédence, 1 Circuit lave-Vaisselle, 1 Circuit Plaque cuisson 32 Ampères, 1 Circuit Hotte, 1 Circuit Chauffe eau

Câblage dans l' appartement de 3 Prises RJ 45 pour jonction entre Box et multimédia télévision, dans les 2 chambres et le salon

Appartement surface de 56 m2 comprenant : 2 Chambres, 1 Salle de bain, 1 WC, 1 Grand Salon, 1 Entrée, 1 Cuisine

Rénovation Installation électrique complète avec installation d' 1 Tableau électrique 3 Rangées comprenant 3 Interrupteurs différentiels 40 Ampères 30 ma de Type AC et de Type A, 17 Disjoncteurs, et 1 Sonnerie modulaire avec matériels marque LEGRAND

Prix travaux Rénovation Installation électrique complète  N° 32    6700 €uros



Conseils pour Réalisation Installation Electrique complète

Présentation du Chantier

Deux cas vont se présenter à vous :: refaire l' installation électrique complète dans un environnement habité, ce que nous faisons sans problème ou refaire cette installation dans un logement complètement vide de tous occupants et meubles .

Prenons l' exemple d' une ancienne installation électrique complètement vétustes des années 1920 avec des fils électriques  en coton installé dans des moulures en bois en encadrement de porte et au plafond et avec les prises installées dans les plinthes bois .

Sécurisation électrique du Chantier

La première chose à faire avec ce type d' installation très ancienne est de sécuriser électriquement le logement dans le cas ou d' autres corps de métier du bâtiment ai à y travailler : couper le courant au Disjoncteur coupure générale EDF 500 ma, débranchez tous les fils et câbles se trouvant branchés en aval de celui-ci et branchez y en sortie un coffret électrique provisoire que vous auriez confectionné vous-même comprenant 1 Tableau électrique 1 rangée avec 1 interrupteur différentiel 40 A 30 ma, 1 ou 2 Disjoncteur 16 A et quelques Prises modulaires pour pouvoir y brancher vos appareils .

Dépose de l' ancienne Installation électrique existante

Vous pouvez maintenant tout arracher les anciennes moulures bois, le tableau électrique, les portes fusibles, ect ... même arracher les anciennes plinthes bois celle avec les trous de Prises dedans si vous le désirez, car souvent nous installons pour leur coté design esthétique de finition des plinthes en Medium de hauteur 110 mm et 15 mm d' épaisseur ( voir photo ci-dessous ) a 2 compartiments séparés ou l' on peut y loger le câblage de la nouvelle installation comprenant câble courant fort Prises et éclairage et câble courant faible multimédia RJ 45, ces Plinthes medium sont disponibles à la Plateforme du bâtiment .

Organisation du début des Travaux Installation électrique

Laissons de côté pour le moment l' installation du nouveau tableau électrique et du remplacement de la coupure générale logement 500 ma, car le faire maintenant en début de chantier vous gainerais plus qu' autre chose par la suite pour la mise en place exacte et future des goulottes ou GTL de cheminement des câbles de l' installation .

Encastrement des boitiers pour appareillages Prises et Interrupteurs

Dans le cas d' une installation électrique Semi encastrée, nous commençons par faire tous les trous d' encastrement de tous les Boitiers d' appareillages Prise de courant et Interrupteur dans les pièces a vivre a hauteur axe 18 cm dans le cas de pose plinthe médium neuve et a 22 cm du sol dans le cas pose de moulure électrique sur plinthe bois laissé en place, en commençant toujours par la pièce situé au fond du logement pour le côté pratique de nettoyage des gravats réalisés, afin d' éviter de salir à nouveau l' endroit que vous avez nettoyé auparavant, on continuera de même avec la cuisine et la salle de bain  .

Scellement des boitiers pour appareillages Prises et Interrupteurs

Toujours dans le cas installation électrique semi-encastrée, nous commençons les scellements des boitiers d' encastrement par la pièce situé au fond du logement toujours à cause du nettoyage, maintenant je vais vous donner des astuces pour maintenir rapidement en position et sceller les boitiers multipostes et les boitiers simples d' encastrement, concernant ces derniers il suffit d' installer sur le pot a encastrer 1 support avec 1 plaque Mosaic de récupération de mettre un peu de mortier colle Placol 1 heure dans le trou et d'y enfoncer complètement le pot avec le bout de gaine jusqu' au contact de la plaque Mosaic sur le mur et 15 secondes on suffit pour positionner votre pot jusqu' à ce que le mortier colle soit dur, concernant les boitiers multipostes j' ai confectionné à l' aide de bouts de rail Still de 70 mm de large plusieurs gabarits de scellement ( voir photo ci-dessous ) les boitiers d' encastrements sont maintenus sur le rail avec leur vis, un peu de mortier colle dans le trou et en y enfonçant le tout et jusqu' à l'appui du rail still sur le mur et 30 secondes ont suffi pour positionner avec un niveau vos boitiers .

Câblage des pièces en Installation apparente sous moulure

Toujours commencer par la ou les pièces d' habitation situées le plus loin ou à l' opposé du Tableau électrique dans le cas d' une installation électrique en apparent sous moulures avec les cadres spécifiques adapté sur moulure uniquement, les cadres simples installés au-dessus de la moulure avec des entailles a l' arrache dans les boitiers saillies des prises avec des fils visibles ne seront pas acceptés pour le CONSUEL

Dans le cas d' un Pavillon a 2 étages, il vous faut peut-être envisager d' installer un Tableau principal au Rdc ou au sous-sol et un tableau secondaire à l'étage .

Plan de Câblage des pièces

Définissez d' abord par quel endroit vous allez rentrer le câblage d' alimentation depuis l' extérieur vers l' intérieur de la pièce, dans le cas d' installation électrique en apparent une descente de moulure verticale cachée dans un angle derrière une porte peut être judicieux ou sinon dans le cas d' une installation électrique semi-encastrée, une tranchée verticale depuis un futur éventuel faux plafond jusqu' a la plinthe ou la moulure s' impose .

Câblage moulure et appareillages en saillie de la pièce

Fixer d' abord les fonds de moulure en ceinturage de la pièce et en encadrement autour des huisseries de porte et fixer ensuite les cadres sur moulure au endroit désiré par le client puis clipser les appareillages Prises de courant et Interrupteurs sur les cadres d' appareillages .

Commencer à câbler dans la moulure et les prises de courant et refermer les couvercles de moulure en commençant toujours par le fond de la pièce en allant vers l' entrée de la porte afin d' éviter de vous retrouver avec des boucles de fils électrique trop longues à ne pas savoir comment faire ensuite .

Câblage des Plinthes de la pièce en installation en semi encastré

Fixer ou coller d' abord tous les fonds de plinthes, fixer sans contraintes pour pouvoir fermer le couvercle de la plinthe par la suite, poser en ceinturage de la pièce et positionner les moulures verticale de l' encadrement de porte, commencer à câbler dans les plinthes et les prises de courant en commençant par le fond de la pièce en allant vers l' entrée de la porte avec le câblage .

Câblage des pièces de l' habitation

vous pouvez ainsi continuer à câbler en ceinturage les plinthes basse ou moulures dans chaque pièce à vivre de votre habitation, toujours depuis le fond de celle-ci jusqu' a la première Prise de courant se trouvant à l' entrée de la pièce à l' intérieur, et dans le cas de Prises d' éclairage commandées dans une pièce ramener les fils depuis la prise commandée jusqu' à l' interrupteur de commande d' éclairage

Cheminement Câblage de l' installation électrique des pièces vers Tableau

Toute vos pièces du logement étant câblée localement, il va falloir maintenant définir et installer le cheminement des moulures ou goulottes ou ( gaines dans le cas d' un faux plafond ) a poser en ceinturage haut du couloir ou de l' entrée en direction du futur tableau électrique

Câblage Encadrement de Porte et circuit vers tableau électrique

Toujours faire le câblage avec la bobine de fils électrique posée au niveau du tableau électrique, passons les fils toujours en direction de la pièce du logement qui se trouve le plus au fond, câbler l'une après l' autre les pièces du logement avec le circuit Prise jusqu' a la première prise la pièce et le circuit éclairage jusqu' à l' interrupteur de la pièce et faire la fermeture complète des conduits électrique à l' intérieur des pièces

Cheminement Câblage vers Tableau électrique

Sur le même principe le câblage de tous les circuits des pièces doit être placés dans les conduits qui doivent être fermé de la même façon en commençant par le fond de l' habitation en les ramenant vers l' emplacement du futur Tableau, et au début de la fermeture des conduits, peu de fils et plus vous arrivez a proximité du tableau et plus vous aurez de fils électrique

Fixation du Tableau

Tout d' abord fixons le Tableau électrique et ensuite fixons la goulotte au-dessus de celui-ci pour y descendre tous les fils de l' installation

Conseils pour Raccordement de Tableaux Electrique Logement Habitation

Calcul Courant assigné des interrupteurs différentiel 30 ma dans le cas d' Installation CONSUEL

Je vais maintenant vous expliquer dans ce premier paragraphe comment agencer un tableau électrique comme s' il s' agissait de le faire pour une Installation électrique neuve dans le cas de fourniture d' une attestation CONSUEL  .

Prenons comme exemple un logement Type F3 comprenant Salon, Chambre 1, Chambre 2 et avec 1 protection de circuit prises par chambre, Salle de bain, WC, Entrée, Cuisine avec tous les circuits disponibles spécialisés dans celle-ci et rajoutons y dans ce logement un circuit Ballon eau chaude .

Vous aurez donc besoin de 8 Disjoncteurs de 16 Ampères pour 8 circuits différents qui seront : Micro-onde, Lave-Vaisselle, Frigo, Prises courant cuisine, Prises Salon, Prises Chambre 1, Prises Chambre 2, Prises Salle de bain et Entrée soit un premier calcul total intensité cumulée de 128 Ampères pour ces 8 circuits ou Disjoncteurs .

Ensuite vous aurez besoin également de 6 Disjoncteurs de 10 Ampères pour 5 circuits d' éclairages différents et 1 circuit pour la hotte soit un deuxième calcul total intensité cumulée de 60 Ampères pour ces 6 circuits ou Disjoncteurs .

Puis enfin 2 Disjoncteurs de 20 Ampères pour 2 circuits différents Four, Lave-Linge soit un troisième calcul total intensité cumulée de 40 Ampères pour ces 2 circuits ou Disjoncteurs .

On obtiens donc un Total de courant assigné de 228 Ampères pour l' ensemble des Disjoncteurs a installer dans notre tableau électrique, et 1 Disjoncteur 20 Ampères pour le circuit Ballon eau chaude que nous considérerons comme étant un circuit de puissance .

Tout d' abord il faut vous informer que la Norme NFC 15-100 exige que l' interrupteur différentiel 40 Ampères de Type A prenne en compte uniquement la protection des 4 Disjoncteurs suivant : Plaque de Cuisson, Lave-Linge, 1 Disjoncteur 16 A circuit Prise, 1 Disjoncteur 10 A circuit éclairage et c' est tout .

Le reste des Disjoncteurs de notre liste dont nous avons besoin d' installer seront donc à répartir sur d' autres interrupteur différentiel de Type AC, et ainsi nous allons pouvoir calculer la valeur totale de ce courant assigné nécessaire pour les interrupteurs différentiel Type AC et ainsi que leur nombre

Voici comment procéder pour le calcul, sans prendre en compte les Disjoncteurs  qui sont déjà associé avec l' interrupteur différentiel 40 A Type A qui sont Lave-Linge, Prise, Eclairage soit 46 Ampères a soustraire de 228 Ampères on obtiens la somme de 182 Ampères de courant assigné des Disjoncteurs restant à installer dans votre tableau électrique .

Donc pour connaitre la valeur de courant assigné totale des Interrupteurs différentiel c'est très simple divisons 182 Ampères par 2, c'est la règle de calcul établi et imposé par le CONSUEL nous obtenons donc 91 Ampères et rajoutons y nos 20 Ampères de Disjoncteur Ballon d' eau chaude considéré comme circuit de puissance non divisible tout comme les circuits chauffage ou circuits clim le calcul sera le même pas de division il faut garder la valeur complète pour notre calcul de courant assigné .

Pour conclure Il nous faut installer dans le tableau électrique de ce F3 pris pour exemple 111 Ampères de courant assigné total à répartir soit 3 Interrupteurs différentiel 40 A Type AC en plus de l' interrupteur différentiel Type A afin d' obtenir sans problème le visa pour notre attestation de conformité CONSUEL

Raccordement du Tableau Electrique

En premier temps une fois votre Tableau Electrique fixé, il faut mettre en place sur les rails et câbler chaque Interrupteurs Différentiel 30 ma vers les borniers Phase et Neutre ou utiliser un peigne vertical et raccorder le peigne qui alimentera l' ensemble des Interrupteurs différentiel 30 ma ..

Ensuite vient le raccordement des fils électrique des circuits de l' Installation :: 2 fils de Neutre et 2 fils de Phase maximum en sortie de chaque disjoncteur, le Fil Neutre de couleur Bleu uniquement toutes les autres couleurs sont interdites, le Fil de Phase toutes couleurs sauf le Bleu, Fil Terre couleur Vert / Jaune uniquement

Pour le câblage 2 Solutions s'offre à vous surtout en Maison :: les fils ou câbles électriques arrivent par le haut ou bien les fils arrivent par le bas, mais en règle générale en Pavillon ou Maison individuelle le Tableau se Trouve au RDC ou au sous-sol et le câblage arrive généralement en grande partie par le haut..

Donc considérons que votre câblage arrive en grande partie par le haut, Préparez un plan de votre Tableau de mise en place des Disjoncteurs en fonction des critères suivant :: Calcul de la somme des valeurs cumulées des Disjoncteurs a Positionner dans votre Tableau électrique, du nombre de Disjoncteurs à répartir sur chaque Interrupteur différentiel de Type AC en sachant comme vu en début de page que celui 40 A Type A prendras en charge le 32 A, le Lave-linge et 1 circuit 10 A et 1 circuit 16 Ampères ..

Votre plan de pose des Disjoncteurs étant établi, positionnez tous le câblage vers le haut, Démêlez vos fils électrique et il faut commencer à câbler le Tableau électrique par la Rangée la plus basse, ceci afin d' éviter de vous gêner pour le passage des fils entre rangées et vous n' aurez pas besoin de passer par les fils déjà mis en place sous les disjoncteurs pour les autres rangées ..

Continuez ainsi avec la pose et raccordement de la rangée située juste au-dessus, les fils arrivant par le haut viendront au-dessus sans avoir à croiser les fils électrique déjà raccordés ..

Installation de Protection Para Foudre dans Tableau électrique

01 ) Protection Para foudre installation obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 qui précise dans quel cas la mise en œuvre de parafoudre est obligatoire, cela dépend : de la densité du foudroiement Ng du lieu de l' installation électrique

02 ) Protection Parafoudre de Type 2 il sont installés en tête de l' installation électrique et la Norme NFC 15-100 les rends obligatoires dans les départements suivant :

Ain, Alpes haute Provence, Alpes maritime, Ardèche, Bouche du Rhône, Corse du sud, Dordogne, Doubs, Drôme, Gard, Gironde, Haute Corse, Haute Loire, Haute Savoie, Haute Alpes, Hérault, Isère, Jura, Landes, Loire, Lot et Garonne, Lozère, Puy de Dôme, Pyrénées Orientale, Rhône, Saône et Loire, Savoie, Var, Vaucluse

03 ) Protection Para foudre, En Ile de France pas d' obligation pour les départements 95, 92, 93, 91, 78, 77, 94 et les villes ou communes comme Champigny-sur-Marne, Chennevières-sur-Marne, Saint-Maur-des-Fossés, La Varenne-Saint-Hilaire, Joinville-le-Pont, Nogent-sur-Marne, Le Perreux-sur-Marne, Bry-sur-Marne, Villiers-sur-Marne, Le Plessis-Trévise, Ormesson-sur-Marne car les conditions de foudroiement sont inférieures aux conditions AQ2 prévu dans la Norme

04 ) Protection Para foudre NON obligatoire avec le tableau 44B de l' amendement 1 de la Norme NFC 15-100 pour les départements suivant :

Aisne, Allier, Ardennes, Ariège, Aube, Aude, Aveyron, Territoire de Belfort, Calvados, Cantal, Charente, Charente-Maritime, Cher, Corrèze, Côte-d'Or, Côte-du-Nord, Creuse, Deux-Sèvres, Essonne, Eure, Eure-Et-Loir, Finistère, Gers, Haute-Garonne, Haute-Marne, Haut de Seine, Haute-Vienne, Ile et Vilaine, Indre, Indre-et-Loire, Loir-et-Cher, Loire-Atlantique, Loiret, Lot, Maine-et-Loire, Manche, Marne, Mayenne, Meurthe-et-Moselle, Meuse, Morbihan, Moselle, Nièvre, Nord, Oise, Orne, Paris, Pas-de-Calais, Pyrénées-Atlantiques, Haute Pyrénées, Rhin, Sarthe, Seine-Maritime, Seine et Marne, Seine-Saint-Denis, Somme, Tarn, Tarn et Garonne, Val de Marne, Val-d'Oise, Vendée, Vienne, Vosges, Yonne, Yvelines, Jordan





AMENDEMENT 5 NORMES XPC 16-600 CONSUEL VISIOPHONE CHAUFFAGE TABLEAUX Électrique Tarifs MOTORISATION PORTAIL ECLAIRAGE RÉNOVATION ÉLECTRIQUE Electricien Bry-sur-Marne Electricien Saint-Maur-des-Fossés NORME NF C 15-100
Mentions légales et confidentialité Sommaire
N° Siret : 535 063 879 00014
